水吸收氨过程填料吸收塔设计

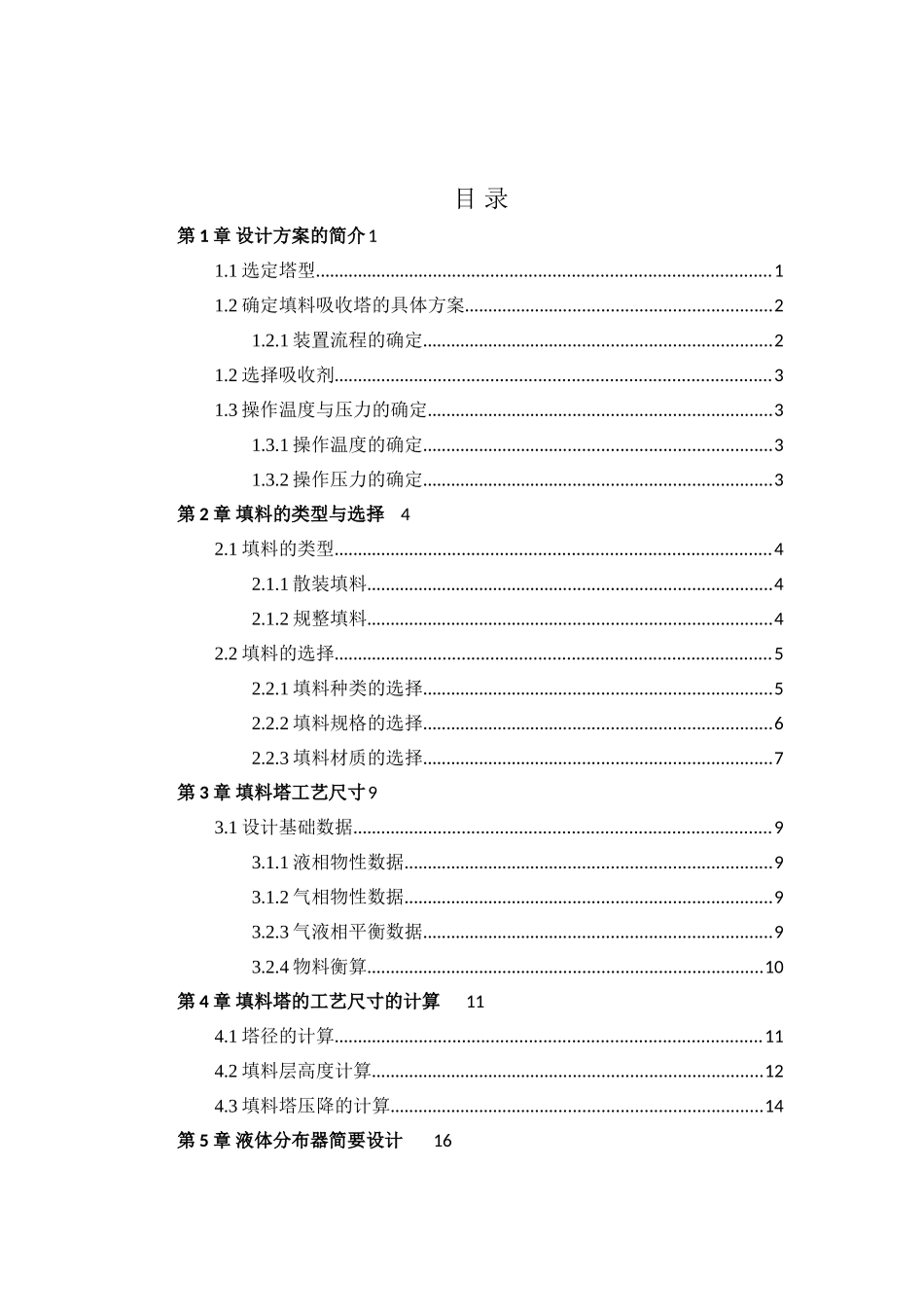

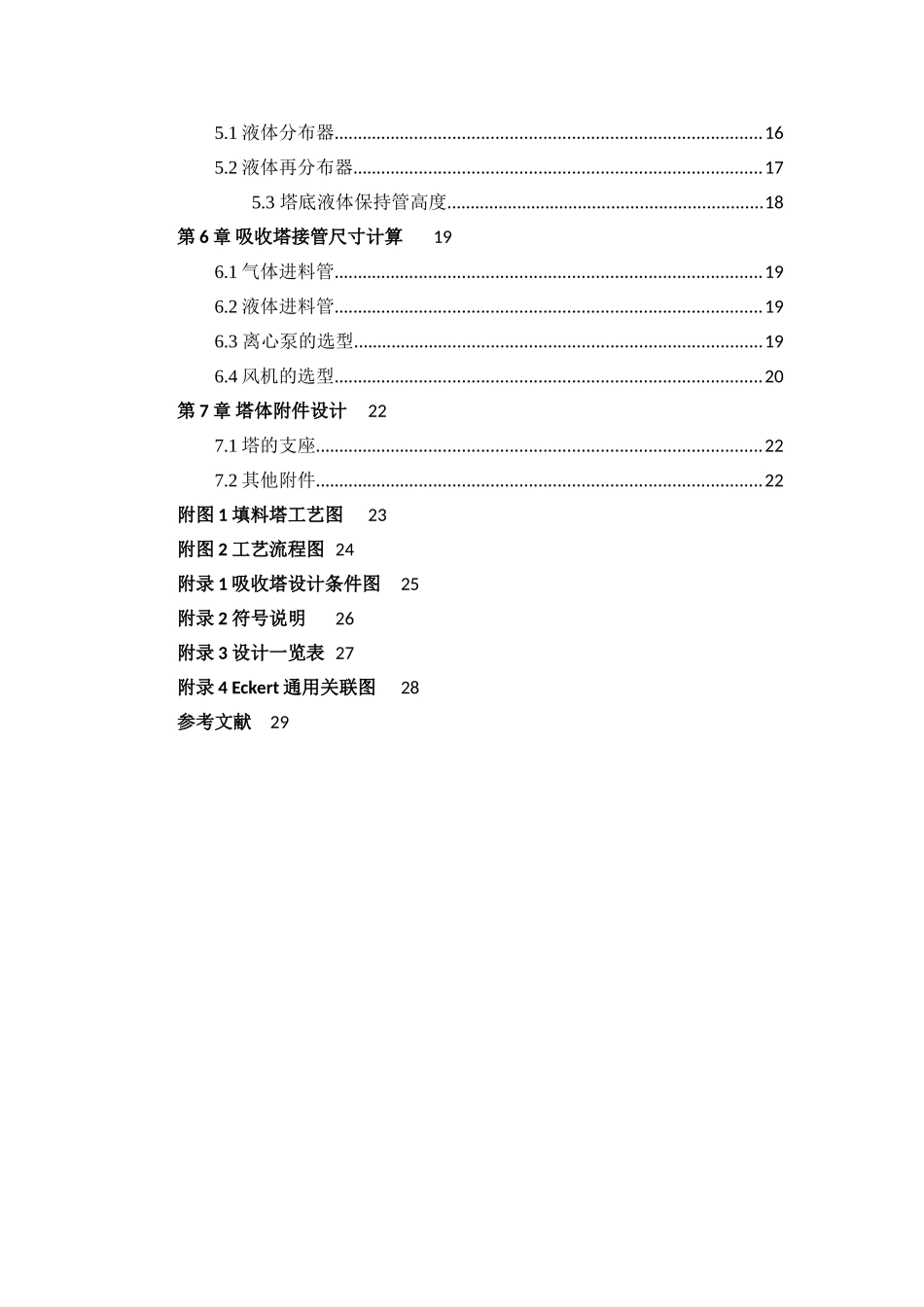

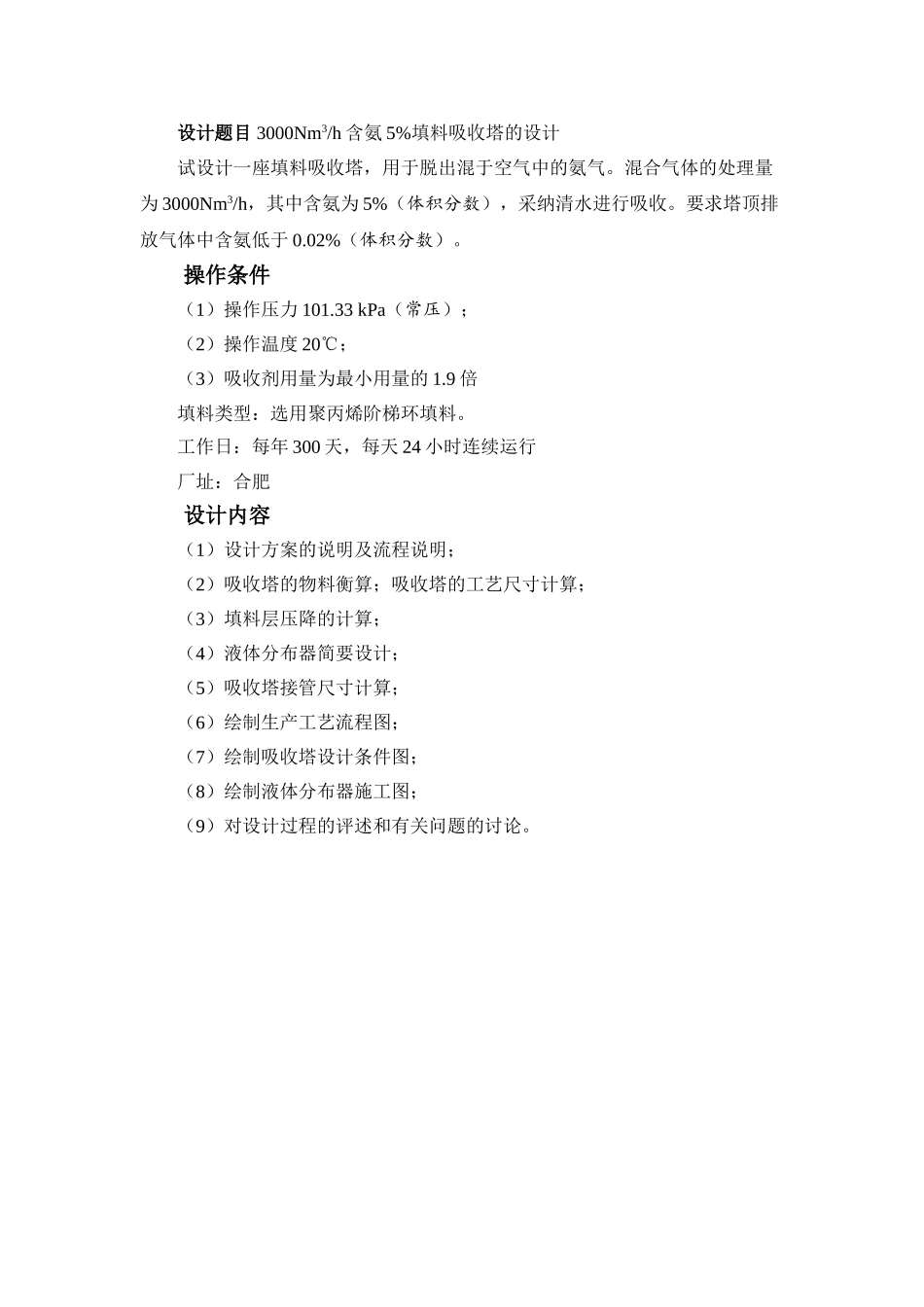

设计题目 3000Nm3/h 含氨 5%填料吸收塔的设计试设计一座填料吸收塔，用于脱出混于空气中的氨气。混合气体的处理量为 3000Nm3/h，其中含氨为 5%（体积分数），采纳清水进行吸收。要求塔顶排放气体中含氨低于 0.02%（体积分数）。操作条件（1）操作压力 101.33 kPa（常压）；（2）操作温度 20℃；（3）吸收剂用量为最小用量的 1.9 倍填料类型：选用聚丙烯阶梯环填料。工作日：每年 300 天，每天 24 小时连续运行厂址：合肥设计内容（1）设计方案的说明及流程说明；（2）吸收塔的物料衡算；吸收塔的工艺尺寸计算；（3）填料层压降的计算；（4）液体分布器简要设计；（5）吸收塔接管尺寸计算；（6）绘制生产工艺流程图；（7）绘制吸收塔设计条件图；（8）绘制液体分布器施工图；（9）对设计过程的评述和有关问题的讨论。目 录第 1 章 设计方案的简介11.1 选定塔型................................................................................................11.2 确定填料吸收塔的具体方案.................................................................21.2.1 装置流程的确定..........................................................................21.2 选择吸收剂............................................................................................31.3 操作温度与压力的确定.........................................................................31.3.1 操作温度的确定..........................................................................31.3.2 操作压力的确定..........................................................................3第 2 章 填料的类型与选择42.1 填料的类型............................................................................................42.1.1 散装填料......................................................................................42.1.2 规整填料......................................................................................42.2 填料的选择............................................................................................52.2.1 填料种类的选择..........................................................................52.2.2 填料规格的选择.......................
