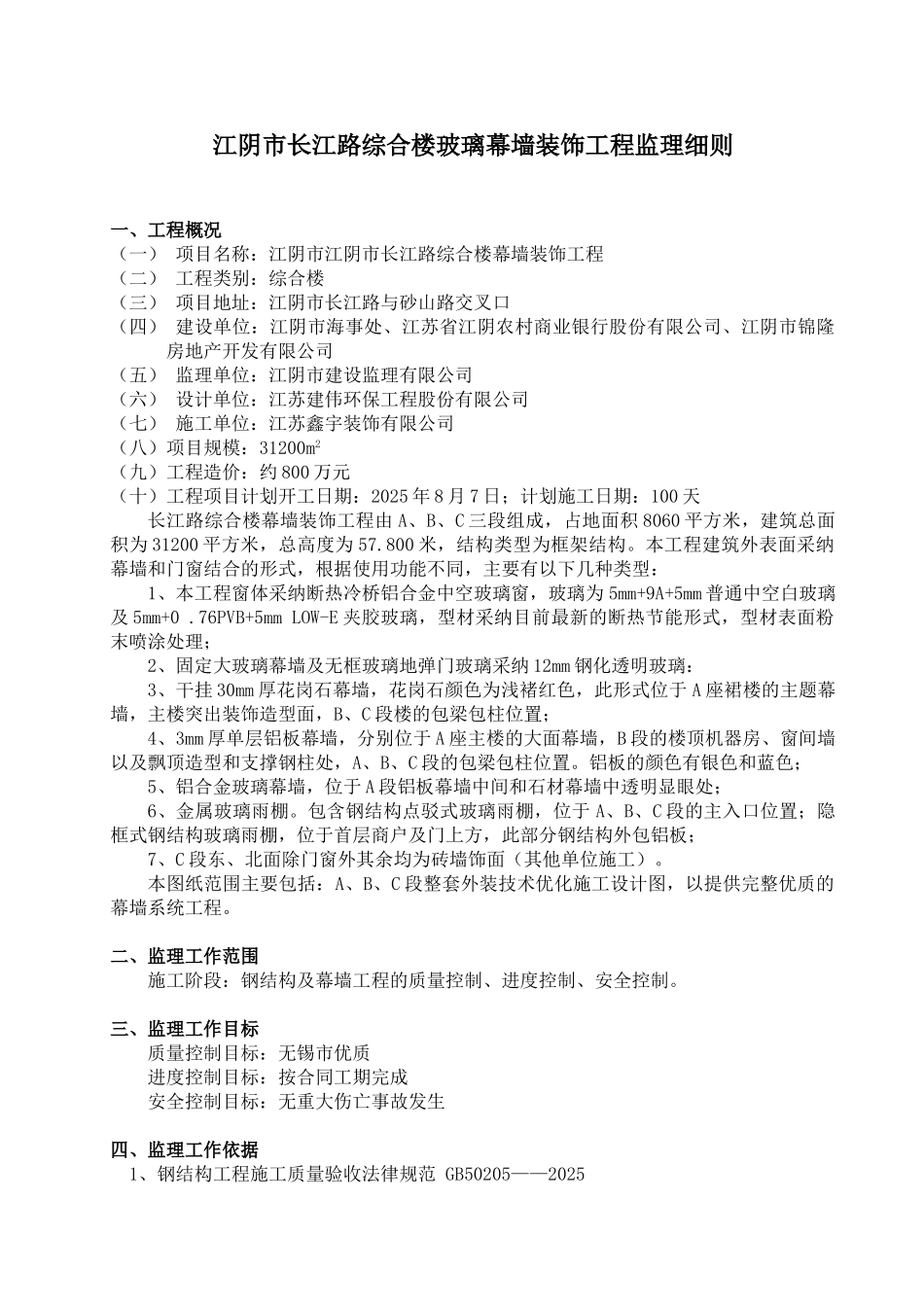

江阴市长江路综合楼玻璃幕墙装饰工程监理细则一、工程概况 （一） 项目名称：江阴市江阴市长江路综合楼幕墙装饰工程（二） 工程类别：综合楼（三） 项目地址：江阴市长江路与砂山路交叉口（四） 建设单位：江阴市海事处、江苏省江阴农村商业银行股份有限公司、江阴市锦隆房地产开发有限公司（五） 监理单位：江阴市建设监理有限公司（六） 设计单位：江苏建伟环保工程股份有限公司（七） 施工单位：江苏鑫宇装饰有限公司（八）项目规模：31200m2（九）工程造价：约 800 万元（十）工程项目计划开工日期：2025 年 8 月 7 日；计划施工日期：100 天长江路综合楼幕墙装饰工程由 A、B、C 三段组成，占地面积 8060 平方米，建筑总面积为 31200 平方米，总高度为 57.800 米，结构类型为框架结构。本工程建筑外表面采纳幕墙和门窗结合的形式，根据使用功能不同，主要有以下几种类型：1、本工程窗体采纳断热冷桥铝合金中空玻璃窗，玻璃为 5mm+9A+5mm 普通中空白玻璃及 5mm+0 .76PVB+5mm LOW-E 夹胶玻璃，型材采纳目前最新的断热节能形式，型材表面粉末喷涂处理；2、固定大玻璃幕墙及无框玻璃地弹门玻璃采纳 12mm 钢化透明玻璃：3、干挂 30mm 厚花岗石幕墙，花岗石颜色为浅褚红色，此形式位于 A 座裙楼的主题幕墙，主楼突出装饰造型面，B、C 段楼的包梁包柱位置；4、3mm 厚单层铝板幕墙，分别位于 A 座主楼的大面幕墙，B 段的楼顶机器房、窗间墙以及飘顶造型和支撑钢柱处，A、B、C 段的包梁包柱位置。铝板的颜色有银色和蓝色；5、铝合金玻璃幕墙，位于 A 段铝板幕墙中间和石材幕墙中透明显眼处；6、金属玻璃雨棚。包含钢结构点驳式玻璃雨棚，位于 A、B、C 段的主入口位置；隐框式钢结构玻璃雨棚，位于首层商户及门上方，此部分钢结构外包铝板；7、C 段东、北面除门窗外其余均为砖墙饰面（其他单位施工）。本图纸范围主要包括：A、B、C 段整套外装技术优化施工设计图，以提供完整优质的幕墙系统工程。二、监理工作范围施工阶段：钢结构及幕墙工程的质量控制、进度控制、安全控制。三、监理工作目标质量控制目标：无锡市优质进度控制目标：按合同工期完成安全控制目标：无重大伤亡事故发生四、监理工作依据1、钢结构工程施工质量验收法律规范 GB50205——2025 2、建筑钢结构焊接技术规程 JGJ 81——20253、钢结构高强度螺栓连接的设计、施工及验收规程 JGJ 82—914、铝型材、铝板氟碳涂层 JG/T 133-2...
