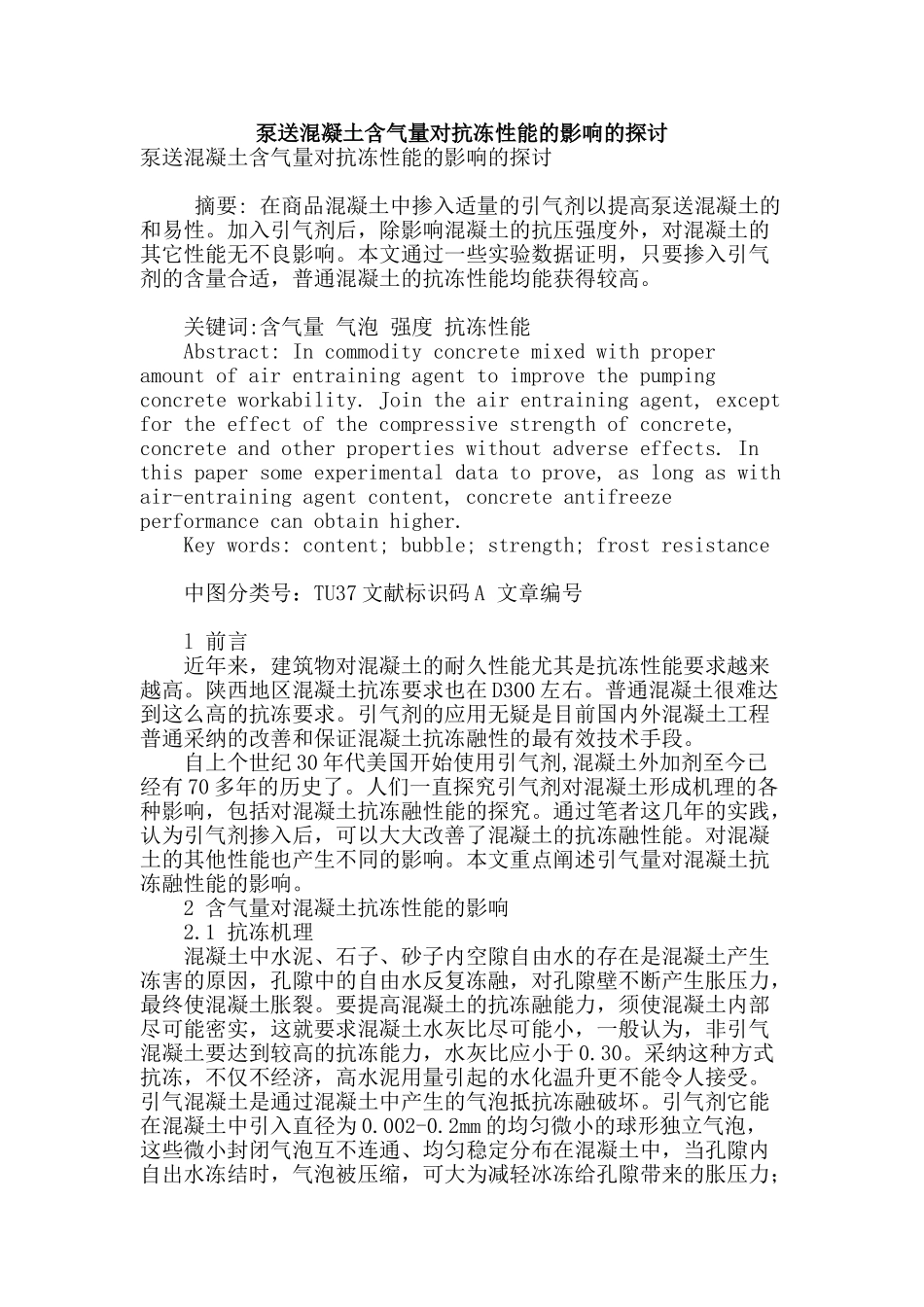

泵送混凝土含气量对抗冻性能的影响的探讨

泵送混凝土含气量对抗冻性能的影响的探讨泵送混凝土含气量对抗冻性能的影响的探讨 摘要: 在商品混凝土中掺入适量的引气剂以提高泵送混凝土的和易性。加入引气剂后，除影响混凝土的抗压强度外，对混凝土的其它性能无不良影响。本文通过一些实验数据证明，只要掺入引气剂的含量合适，普通混凝土的抗冻性能均能获得较高。 关键词:含气量 气泡 强度 抗冻性能 Abstract: In commodity concrete mixed with proper amount of air entraining agent to improve the pumping concrete workability. Join the air entraining agent, except for the effect of the compressive strength of concrete, concrete and other properties without adverse effects. In this paper some experimental data to prove, as long as with air-entraining agent content, concrete antifreeze performance can obtain higher. Key words: content; bubble; strength; frost resistance 中图分类号：TU37 文献标识码 A 文章编号 l 前言 近年来，建筑物对混凝土的耐久性能尤其是抗冻性能要求越来越高。陕西地区混凝土抗冻要求也在 D300 左右。普通混凝土很难达到这么高的抗冻要求。引气剂的应用无疑是目前国内外混凝土工程普通采纳的改善和保证混凝土抗冻融性的最有效技术手段。 自上个世纪 30 年代美国开始使用引气剂,混凝土外加剂至今已经有 70 多年的历史了。人们一直探究引气剂对混凝土形成机理的各种影响，包括对混凝土抗冻融性能的探究。通过笔者这几年的实践，认为引气剂掺入后，可以大大改善了混凝土的抗冻融性能。对混凝土的其他性能也产生不同的影响。本文重点阐述引气量对混凝土抗冻融性能的影响。 2 含气量对混凝土抗冻性能的影响 2.1 抗冻机理 混凝土中水泥、石子、砂子内空隙自由水的存在是混凝土产生冻害的原因，孔隙中的自由水反复冻融，对孔隙壁不断产生胀压力，最终使混凝土胀裂。要提高混凝土的抗冻融能力，须使混凝土内部尽可能密实，这就要求混凝土水灰比尽可能小，一般认为，非引气混凝土要达到较高的抗冻能力，水灰比应小于 0.30。采纳这种方式抗冻，不仅不经济，高水泥用量引起的水化温升更不能令人接受。引气混凝土是通过混凝土中产生的气泡抵抗冻融破坏。引气剂它能在混凝土中引入直径为 0.002-0.2mm 的均匀微小的球形独立气泡，这些微小封...
