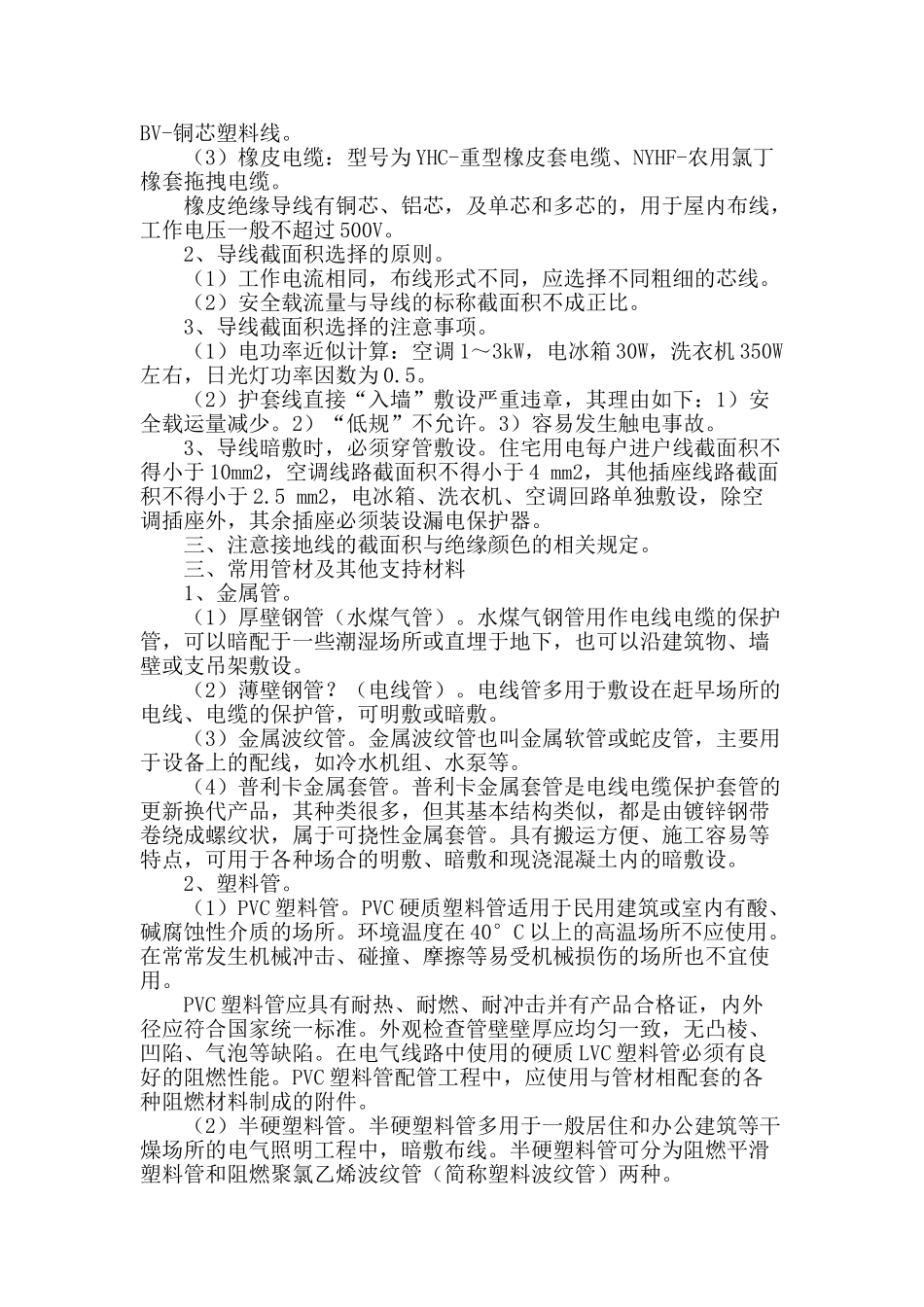

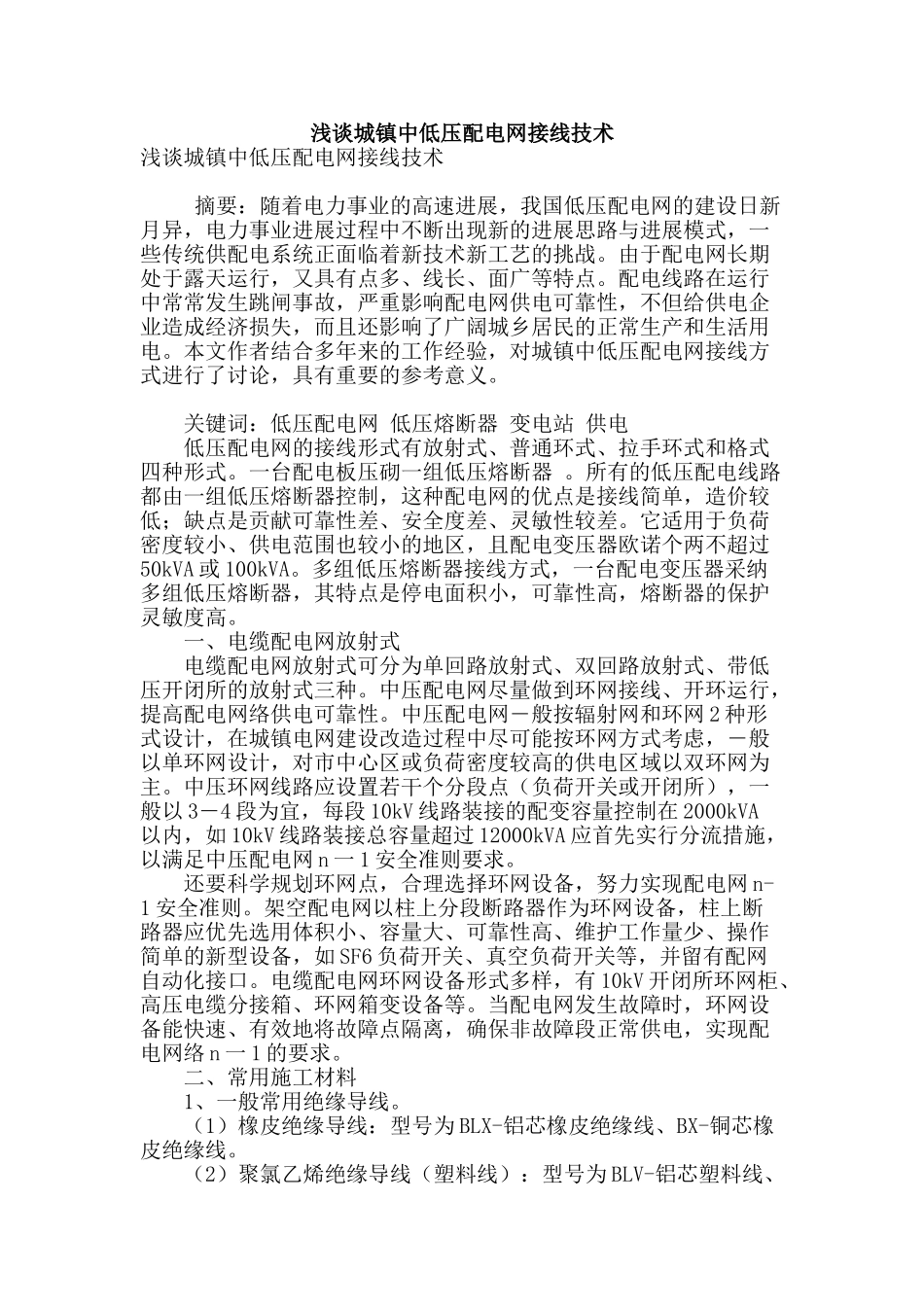

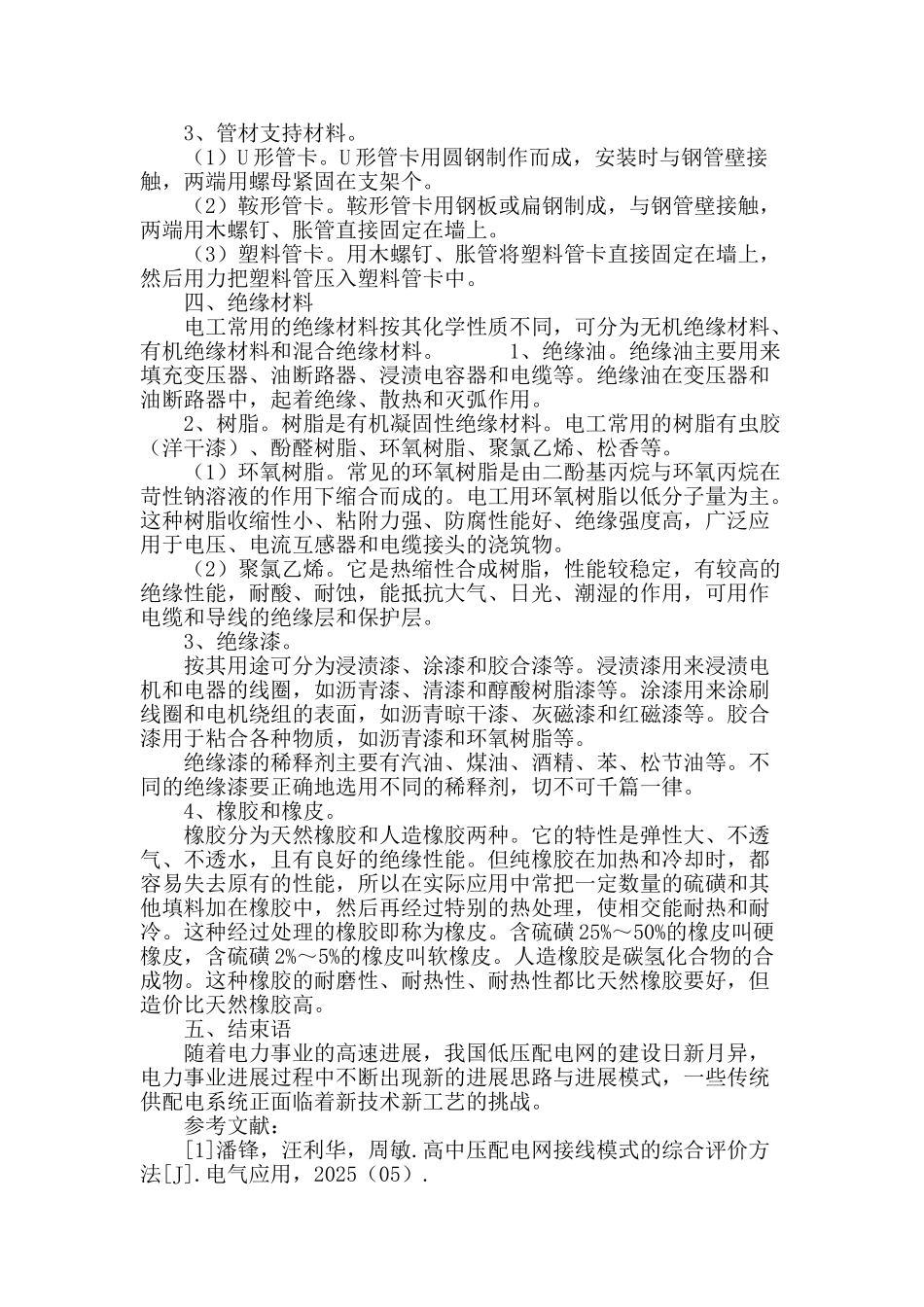

浅谈城镇中低压配电网接线技术浅谈城镇中低压配电网接线技术 摘要：随着电力事业的高速进展，我国低压配电网的建设日新月异，电力事业进展过程中不断出现新的进展思路与进展模式，一些传统供配电系统正面临着新技术新工艺的挑战。由于配电网长期处于露天运行，又具有点多、线长、面广等特点。配电线路在运行中常常发生跳闸事故，严重影响配电网供电可靠性，不但给供电企业造成经济损失，而且还影响了广阔城乡居民的正常生产和生活用电。本文作者结合多年来的工作经验，对城镇中低压配电网接线方式进行了讨论，具有重要的参考意义。 关键词：低压配电网 低压熔断器 变电站 供电 低压配电网的接线形式有放射式、普通环式、拉手环式和格式四种形式。一台配电板压砌一组低压熔断器 。所有的低压配电线路都由一组低压熔断器控制，这种配电网的优点是接线简单，造价较低；缺点是贡献可靠性差、安全度差、灵敏性较差。它适用于负荷密度较小、供电范围也较小的地区，且配电变压器欧诺个两不超过50kVA 或 100kVA。多组低压熔断器接线方式，一台配电变压器采纳多组低压熔断器，其特点是停电面积小，可靠性高，熔断器的保护灵敏度高。 一、电缆配电网放射式 电缆配电网放射式可分为单回路放射式、双回路放射式、带低压开闭所的放射式三种。中压配电网尽量做到环网接线、开环运行，提高配电网络供电可靠性。中压配电网―般按辐射网和环网 2 种形式设计，在城镇电网建设改造过程中尽可能按环网方式考虑，―般以单环网设计，对市中心区或负荷密度较高的供电区域以双环网为主。中压环网线路应设置若干个分段点（负荷开关或开闭所），一般以 3―4 段为宜，每段 10kV 线路装接的配变容量控制在 2000kVA以内，如 10kV 线路装接总容量超过 12000kVA 应首先实行分流措施，以满足中压配电网 n 一 1 安全准则要求。 还要科学规划环网点，合理选择环网设备，努力实现配电网 n-1 安全准则。架空配电网以柱上分段断路器作为环网设备，柱上断路器应优先选用体积小、容量大、可靠性高、维护工作量少、操作简单的新型设备，如 SF6 负荷开关、真空负荷开关等，并留有配网自动化接口。电缆配电网环网设备形式多样，有 10kV 开闭所环网柜、高压电缆分接箱、环网箱变设备等。当配电网发生故障时，环网设备能快速、有效地将故障点隔离，确保非故障段正常供电，实现配电网络 n 一 1 的要求。 二、常用施工材料 1、一般常用绝缘导线。 （1）橡...
