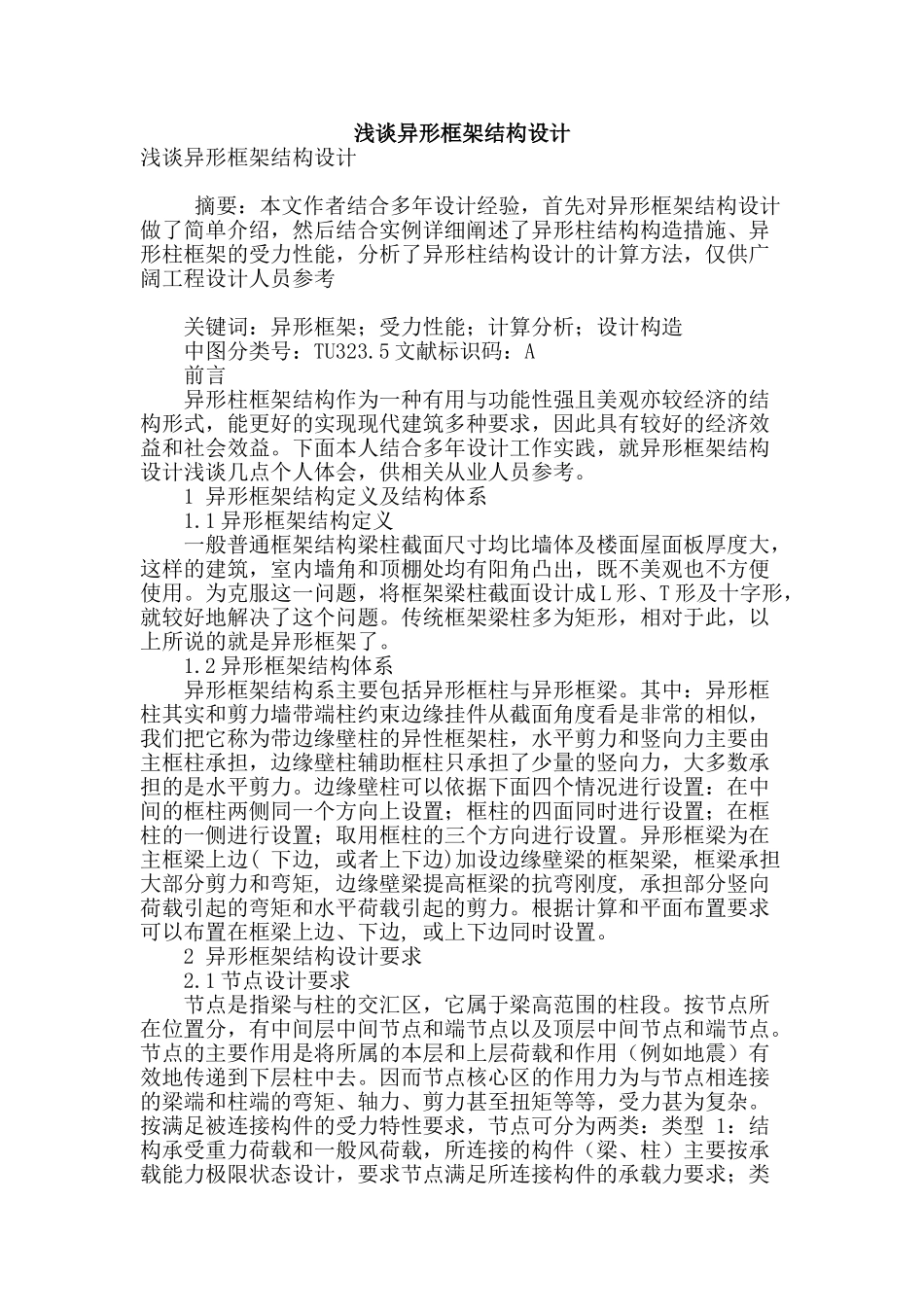

浅谈异形框架结构设计浅谈异形框架结构设计 摘要：本文作者结合多年设计经验，首先对异形框架结构设计做了简单介绍，然后结合实例详细阐述了异形柱结构构造措施、异形柱框架的受力性能，分析了异形柱结构设计的计算方法，仅供广阔工程设计人员参考 关键词：异形框架；受力性能；计算分析；设计构造 中图分类号：TU323.5 文献标识码：A 前言 异形柱框架结构作为一种有用与功能性强且美观亦较经济的结构形式，能更好的实现现代建筑多种要求，因此具有较好的经济效益和社会效益。下面本人结合多年设计工作实践，就异形框架结构设计浅谈几点个人体会，供相关从业人员参考。 1 异形框架结构定义及结构体系 1.1 异形框架结构定义 一般普通框架结构梁柱截面尺寸均比墙体及楼面屋面板厚度大，这样的建筑，室内墙角和顶棚处均有阳角凸出，既不美观也不方便使用。为克服这一问题，将框架梁柱截面设计成 L 形、T 形及十字形，就较好地解决了这个问题。传统框架梁柱多为矩形，相对于此，以上所说的就是异形框架了。 1.2 异形框架结构体系 异形框架结构系主要包括异形框柱与异形框梁。其中：异形框柱其实和剪力墙带端柱约束边缘挂件从截面角度看是非常的相似，我们把它称为带边缘壁柱的异性框架柱，水平剪力和竖向力主要由主框柱承担，边缘壁柱辅助框柱只承担了少量的竖向力，大多数承担的是水平剪力。边缘壁柱可以依据下面四个情况进行设置：在中间的框柱两侧同一个方向上设置；框柱的四面同时进行设置；在框柱的一侧进行设置；取用框柱的三个方向进行设置。异形框梁为在主框梁上边( 下边, 或者上下边)加设边缘壁梁的框架梁, 框梁承担大部分剪力和弯矩, 边缘壁梁提高框梁的抗弯刚度, 承担部分竖向荷载引起的弯矩和水平荷载引起的剪力。根据计算和平面布置要求可以布置在框梁上边、下边, 或上下边同时设置。 2 异形框架结构设计要求 2.1 节点设计要求 节点是指梁与柱的交汇区，它属于梁高范围的柱段。按节点所在位置分，有中间层中间节点和端节点以及顶层中间节点和端节点。节点的主要作用是将所属的本层和上层荷载和作用（例如地震）有效地传递到下层柱中去。因而节点核心区的作用力为与节点相连接的梁端和柱端的弯矩、轴力、剪力甚至扭矩等等，受力甚为复杂。按满足被连接构件的受力特性要求，节点可分为两类：类型 1：结构承受重力荷载和一般风荷载，所连接的构件（梁、柱）主要按承载能力极限状态设计，要求节点满足所连接构件...
