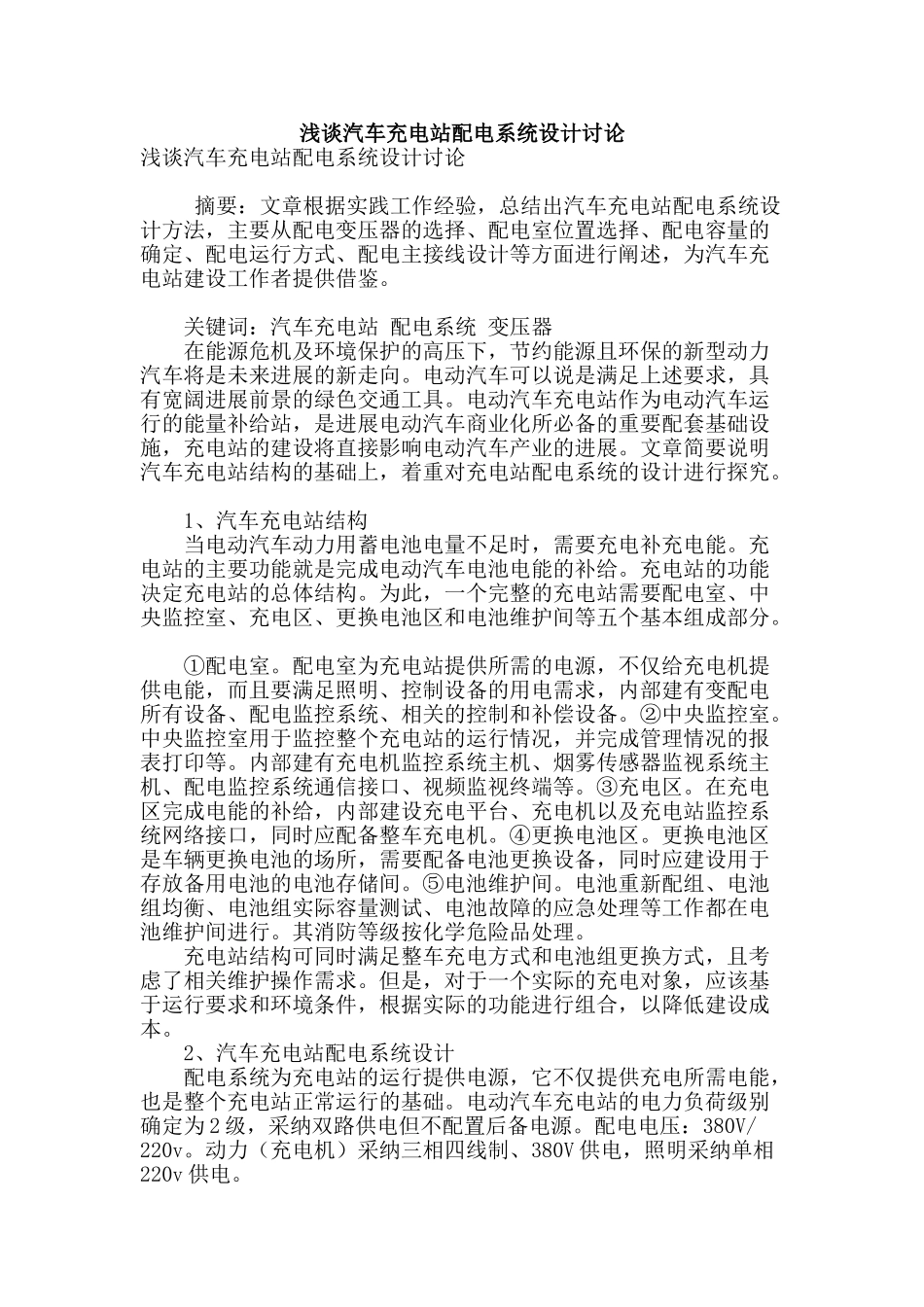

浅谈汽车充电站配电系统设计讨论浅谈汽车充电站配电系统设计讨论 摘要：文章根据实践工作经验，总结出汽车充电站配电系统设计方法，主要从配电变压器的选择、配电室位置选择、配电容量的确定、配电运行方式、配电主接线设计等方面进行阐述，为汽车充电站建设工作者提供借鉴。 关键词：汽车充电站 配电系统 变压器 在能源危机及环境保护的高压下，节约能源且环保的新型动力汽车将是未来进展的新走向。电动汽车可以说是满足上述要求，具有宽阔进展前景的绿色交通工具。电动汽车充电站作为电动汽车运行的能量补给站，是进展电动汽车商业化所必备的重要配套基础设施，充电站的建设将直接影响电动汽车产业的进展。文章简要说明汽车充电站结构的基础上，着重对充电站配电系统的设计进行探究。 1、汽车充电站结构 当电动汽车动力用蓄电池电量不足时，需要充电补充电能。充电站的主要功能就是完成电动汽车电池电能的补给。充电站的功能决定充电站的总体结构。为此，一个完整的充电站需要配电室、中央监控室、充电区、更换电池区和电池维护间等五个基本组成部分。 ①配电室。配电室为充电站提供所需的电源，不仅给充电机提供电能，而且要满足照明、控制设备的用电需求，内部建有变配电所有设备、配电监控系统、相关的控制和补偿设备。②中央监控室。中央监控室用于监控整个充电站的运行情况，并完成管理情况的报表打印等。内部建有充电机监控系统主机、烟雾传感器监视系统主机、配电监控系统通信接口、视频监视终端等。③充电区。在充电区完成电能的补给，内部建设充电平台、充电机以及充电站监控系统网络接口，同时应配备整车充电机。④更换电池区。更换电池区是车辆更换电池的场所，需要配备电池更换设备，同时应建设用于存放备用电池的电池存储间。⑤电池维护间。电池重新配组、电池组均衡、电池组实际容量测试、电池故障的应急处理等工作都在电池维护间进行。其消防等级按化学危险品处理。 充电站结构可同时满足整车充电方式和电池组更换方式，且考虑了相关维护操作需求。但是，对于一个实际的充电对象，应该基于运行要求和环境条件，根据实际的功能进行组合，以降低建设成本。 2、汽车充电站配电系统设计 配电系统为充电站的运行提供电源，它不仅提供充电所需电能，也是整个充电站正常运行的基础。电动汽车充电站的电力负荷级别确定为 2 级，采纳双路供电但不配置后备电源。配电电压：380V/220v。动力（充电机）采纳三相四线制、380V 供...
