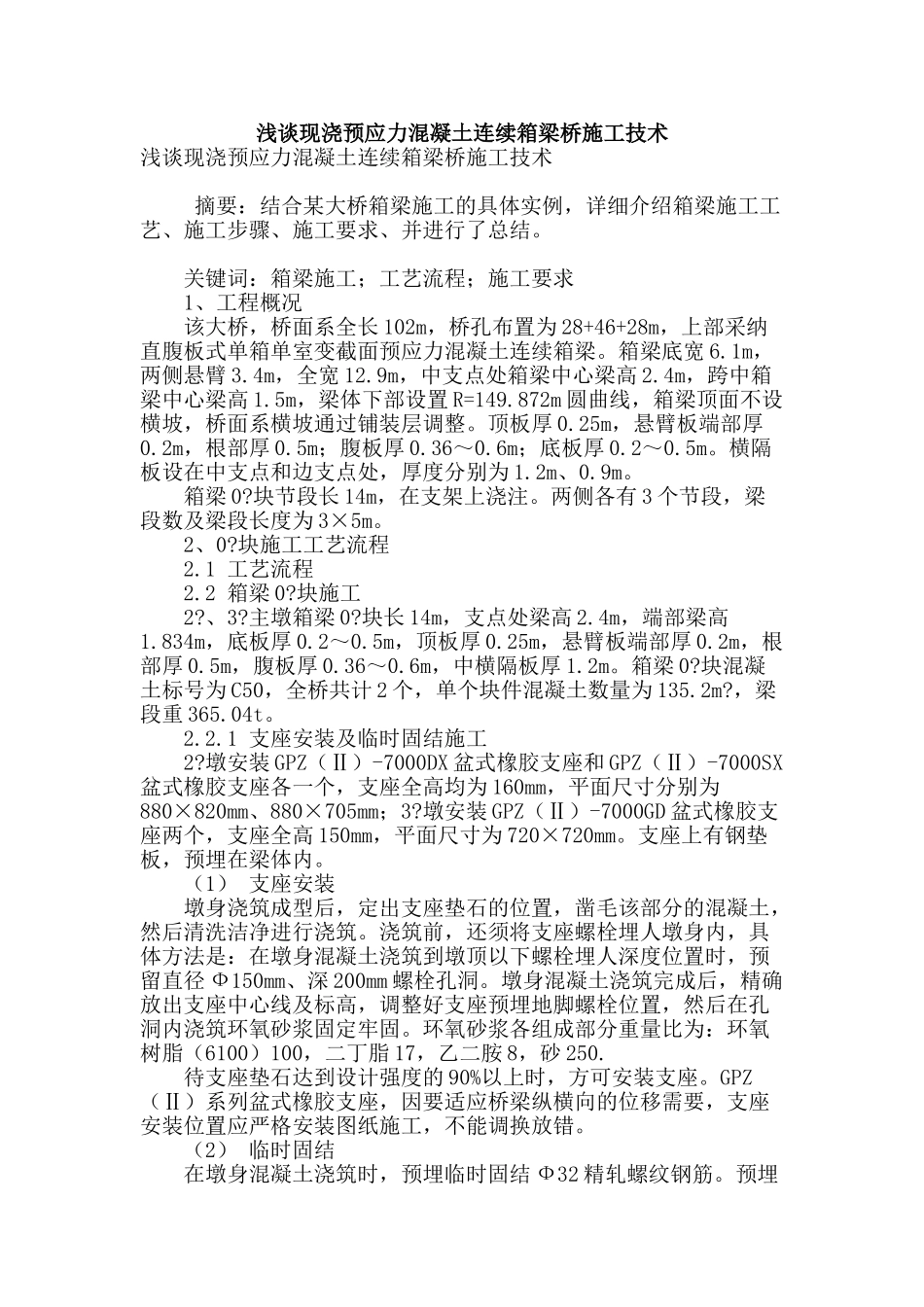

浅谈现浇预应力混凝土连续箱梁桥施工技术

浅谈现浇预应力混凝土连续箱梁桥施工技术浅谈现浇预应力混凝土连续箱梁桥施工技术 摘要：结合某大桥箱梁施工的具体实例，详细介绍箱梁施工工艺、施工步骤、施工要求、并进行了总结。 关键词：箱梁施工；工艺流程；施工要求 1、工程概况 该大桥，桥面系全长 102m，桥孔布置为 28+46+28m，上部采纳直腹板式单箱单室变截面预应力混凝土连续箱梁。箱梁底宽 6.1m，两侧悬臂 3.4m，全宽 12.9m，中支点处箱梁中心梁高 2.4m，跨中箱梁中心梁高 1.5m，梁体下部设置 R=149.872m 圆曲线，箱梁顶面不设横坡，桥面系横坡通过铺装层调整。顶板厚 0.25m，悬臂板端部厚0.2m，根部厚 0.5m；腹板厚 0.36～0.6m；底板厚 0.2～0.5m。横隔板设在中支点和边支点处，厚度分别为 1.2m、0.9m。 箱梁 0?块节段长 14m，在支架上浇注。两侧各有 3 个节段，梁段数及梁段长度为 3×5m。 2、0?块施工工艺流程 2.1 工艺流程 2.2 箱梁 0?块施工 2?、3?主墩箱梁 0?块长 14m，支点处梁高 2.4m，端部梁高1.834m，底板厚 0.2～0.5m，顶板厚 0.25m，悬臂板端部厚 0.2m，根部厚 0.5m，腹板厚 0.36～0.6m，中横隔板厚 1.2m。箱梁 0?块混凝土标号为 C50，全桥共计 2 个，单个块件混凝土数量为 135.2m?，梁段重 365.04t。 2.2.1 支座安装及临时固结施工 2?墩安装 GPZ（Ⅱ）-7000DX 盆式橡胶支座和 GPZ（Ⅱ）-7000SX盆式橡胶支座各一个，支座全高均为 160mm，平面尺寸分别为880×820mm、880×705mm；3?墩安装 GPZ（Ⅱ）-7000GD 盆式橡胶支座两个，支座全高 150mm，平面尺寸为 720×720mm。支座上有钢垫板，预埋在梁体内。 （1） 支座安装 墩身浇筑成型后，定出支座垫石的位置，凿毛该部分的混凝土，然后清洗洁净进行浇筑。浇筑前，还须将支座螺栓埋人墩身内，具体方法是：在墩身混凝土浇筑到墩顶以下螺栓埋人深度位置时，预留直径 Ф150mm、深 200mm 螺栓孔洞。墩身混凝土浇筑完成后，精确放出支座中心线及标高，调整好支座预埋地脚螺栓位置，然后在孔洞内浇筑环氧砂浆固定牢固。环氧砂浆各组成部分重量比为：环氧树脂（6100）100，二丁脂 17，乙二胺 8，砂 250. 待支座垫石达到设计强度的 90%以上时，方可安装支座。GPZ（Ⅱ）系列盆式橡胶支座，因要适应桥梁纵横向的位移需要，支座安装位置应严格安装图纸施工，不能调换放错。 （2） 临时固结 在墩身混凝土浇筑时，预埋临时固结 Ф32 精轧螺纹钢筋。预埋筋全长 3....
