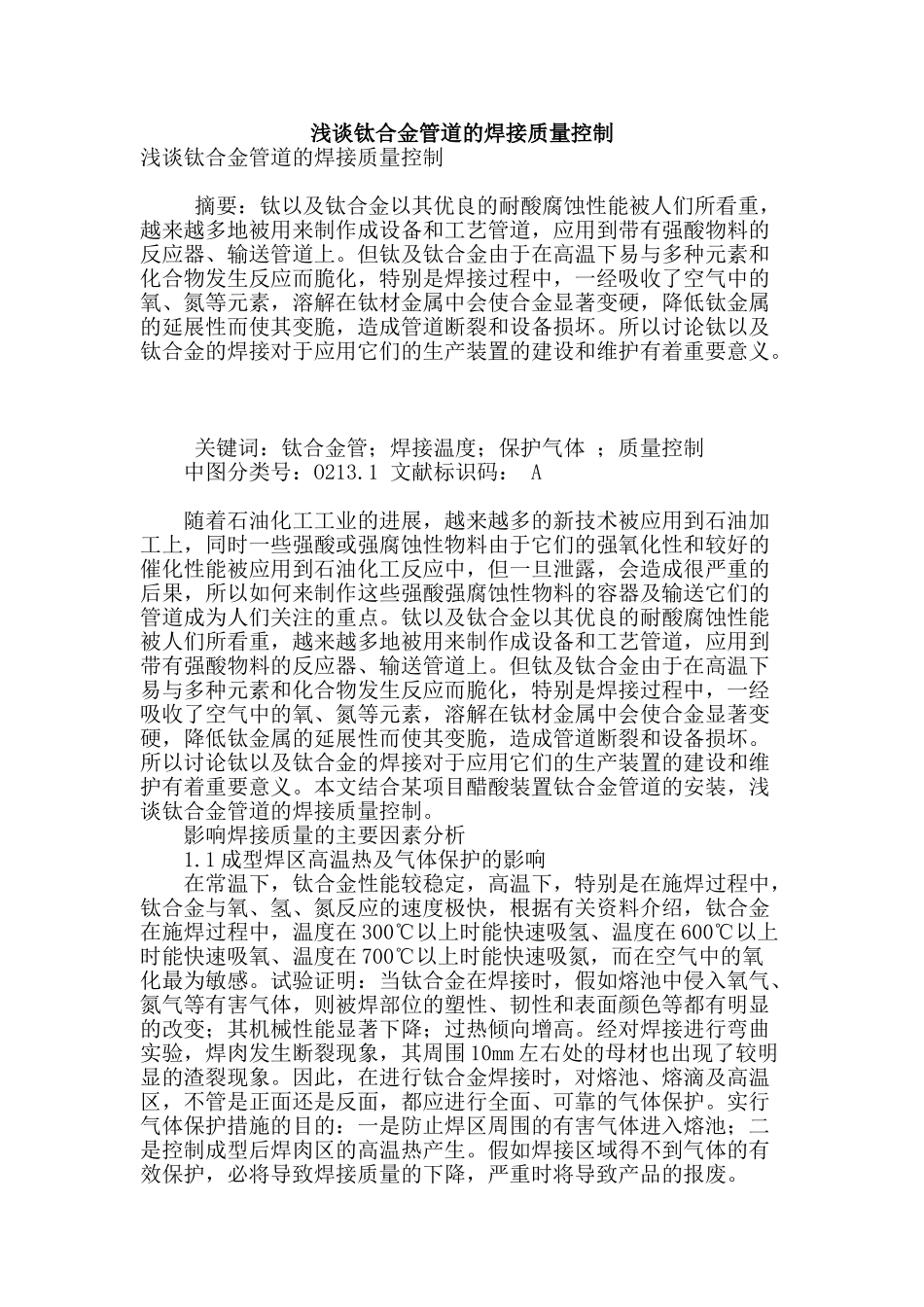

浅谈钛合金管道的焊接质量控制浅谈钛合金管道的焊接质量控制 摘要：钛以及钛合金以其优良的耐酸腐蚀性能被人们所看重，越来越多地被用来制作成设备和工艺管道，应用到带有强酸物料的反应器、输送管道上。但钛及钛合金由于在高温下易与多种元素和化合物发生反应而脆化，特别是焊接过程中，一经吸收了空气中的氧、氮等元素，溶解在钛材金属中会使合金显著变硬，降低钛金属的延展性而使其变脆，造成管道断裂和设备损坏。所以讨论钛以及钛合金的焊接对于应用它们的生产装置的建设和维护有着重要意义。 关键词：钛合金管；焊接温度；保护气体 ；质量控制 中图分类号：O213.1 文献标识码： A 随着石油化工工业的进展，越来越多的新技术被应用到石油加工上，同时一些强酸或强腐蚀性物料由于它们的强氧化性和较好的催化性能被应用到石油化工反应中，但一旦泄露，会造成很严重的后果，所以如何来制作这些强酸强腐蚀性物料的容器及输送它们的管道成为人们关注的重点。钛以及钛合金以其优良的耐酸腐蚀性能被人们所看重，越来越多地被用来制作成设备和工艺管道，应用到带有强酸物料的反应器、输送管道上。但钛及钛合金由于在高温下易与多种元素和化合物发生反应而脆化，特别是焊接过程中，一经吸收了空气中的氧、氮等元素，溶解在钛材金属中会使合金显著变硬，降低钛金属的延展性而使其变脆，造成管道断裂和设备损坏。所以讨论钛以及钛合金的焊接对于应用它们的生产装置的建设和维护有着重要意义。本文结合某项目醋酸装置钛合金管道的安装，浅谈钛合金管道的焊接质量控制。 影响焊接质量的主要因素分析 1.1 成型焊区高温热及气体保护的影响 在常温下，钛合金性能较稳定，高温下，特别是在施焊过程中，钛合金与氧、氢、氮反应的速度极快，根据有关资料介绍，钛合金在施焊过程中，温度在 300℃以上时能快速吸氢、温度在 600℃以上时能快速吸氧、温度在 700℃以上时能快速吸氮，而在空气中的氧化最为敏感。试验证明：当钛合金在焊接时，假如熔池中侵入氧气、氮气等有害气体，则被焊部位的塑性、韧性和表面颜色等都有明显的改变；其机械性能显著下降；过热倾向增高。经对焊接进行弯曲实验，焊肉发生断裂现象，其周围 10mm 左右处的母材也出现了较明显的渣裂现象。因此，在进行钛合金焊接时，对熔池、熔滴及高温区，不管是正面还是反面，都应进行全面、可靠的气体保护。实行气体保护措施的目的：一是防止焊区周围的有害气体进入熔池；二是控制成型后...
