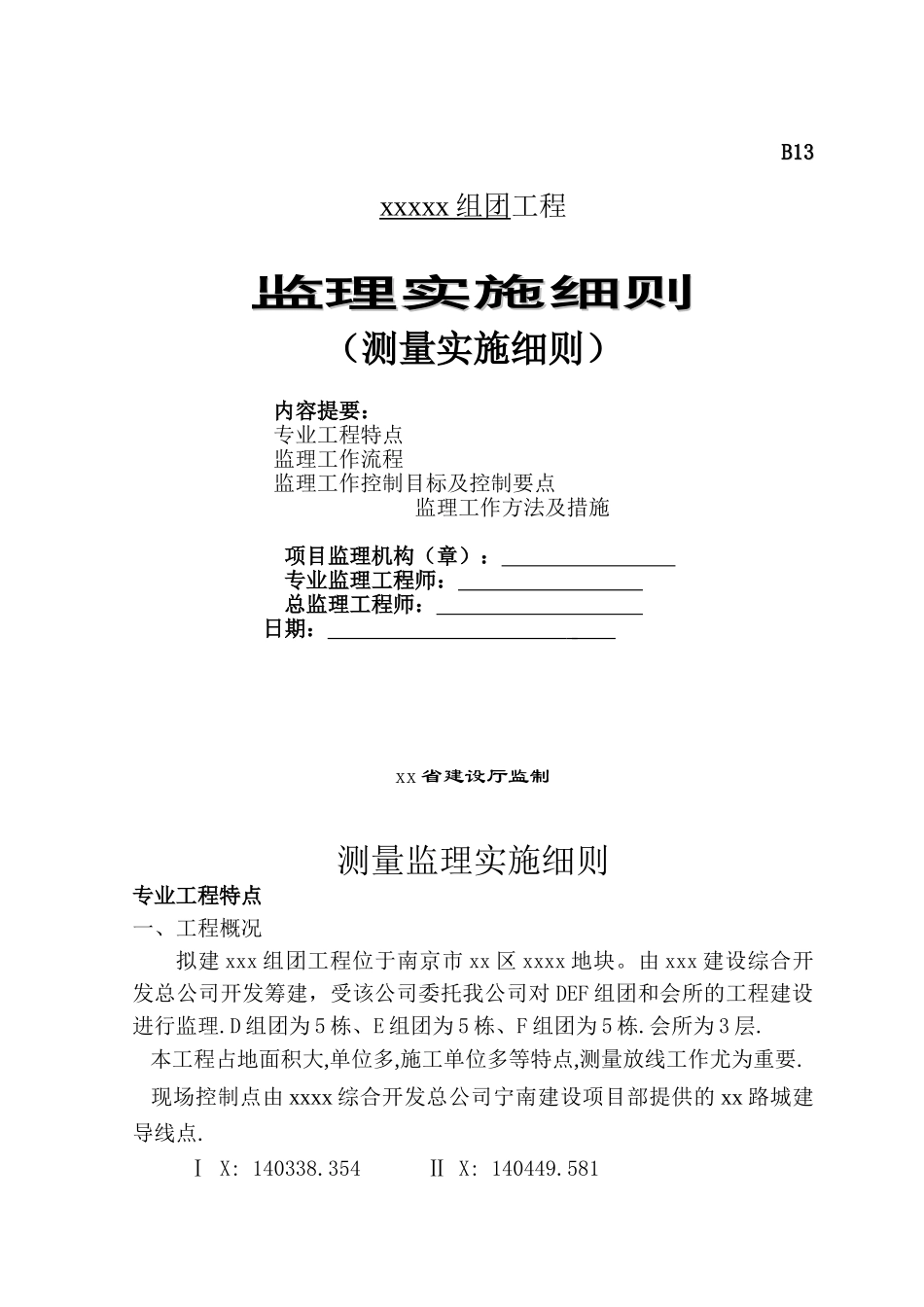

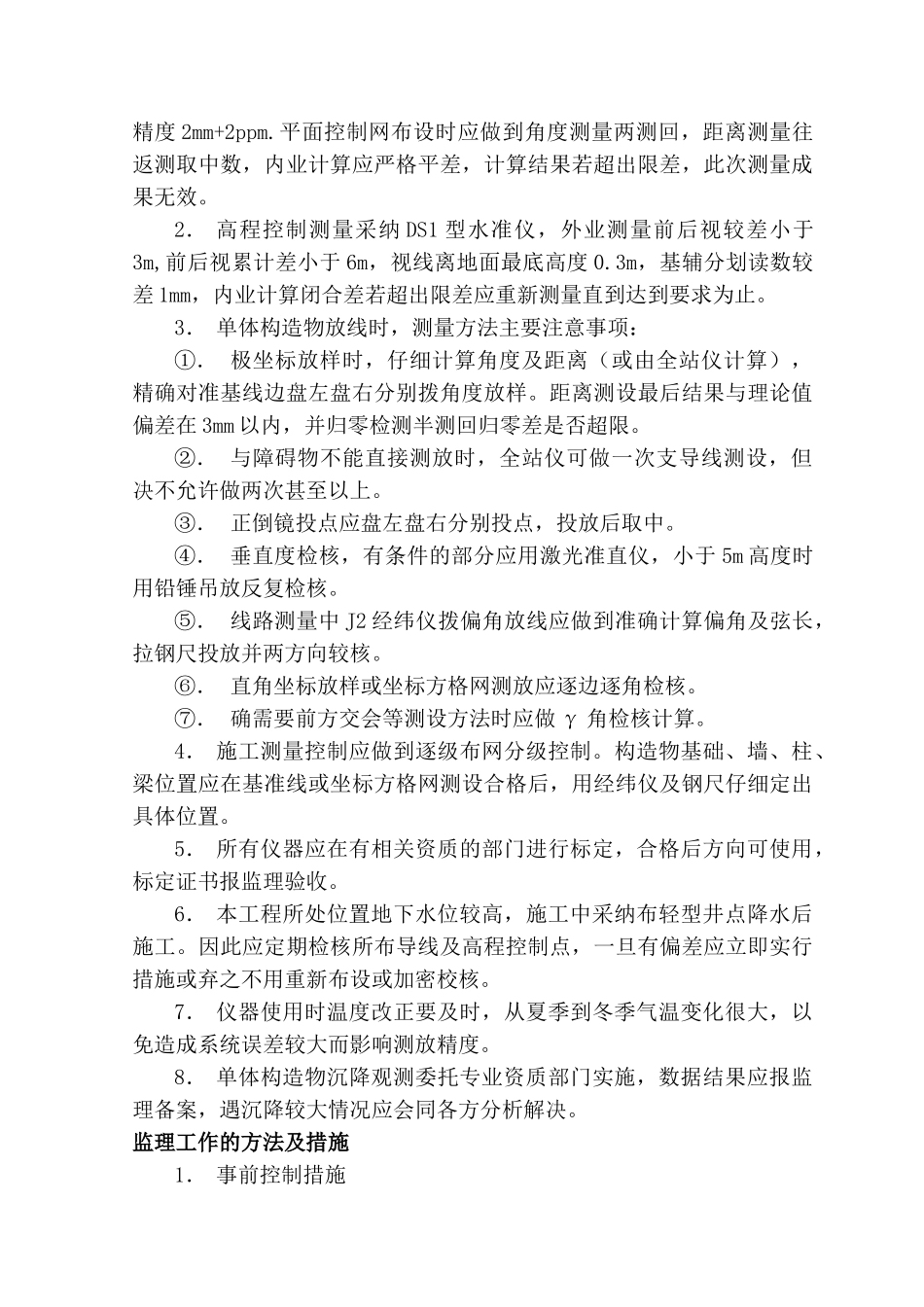

B13B13xxxxx 组团 工程监理实施细则监理实施细则（测量实施细则） 内容提要： 专业工程特点 监理工作流程 监理工作控制目标及控制要点 监理工作方法及措施 项目监理机构（章）： 专业监理工程师： 总监理工程师： 日期： xx 省建设厅监制测量监理实施细则专业工程特点一、工程概况拟建 xxx 组团工程位于南京市 xx 区 xxxx 地块。由 xxx 建设综合开发总公司开发筹建，受该公司委托我公司对 DEF 组团和会所的工程建设进行监理.D 组团为 5 栋、E 组团为 5 栋、F 组团为 5 栋.会所为 3 层. 本工程占地面积大,单位多,施工单位多等特点,测量放线工作尤为重要. 现场控制点由 xxxx 综合开发总公司宁南建设项目部提供的 xx 路城建导线点.Ⅰ X: 140338.354 Ⅱ X: 140449.581 Y: 129742.302 Y: 130106.160H: 17.392 引测二、编制依据:1.监理规划2.《城市测量法律规范》(CJJ8-99)、《工程测量法律规范》(CB50026-93)3.《建筑变形测量规程》(JGJ/T8-97)4.设计图纸要求监理工作的流程1、业主提供测绘放样资料、实地放样控制和建筑点；2、施工单位根据业主提供的放样资料进行复查、复验；3、施工单位提交复查资料，监理依据设计图纸和施工单位提交复查资料进行复查、复验，合格后签复意见同意进入下一工序的施工，不合格则要求施工重新复核后再报请监理复核。监理工作的控制要点及目标值一、控制目标:1.场区各单体主控轴线位置控制,对测绘院放样各单体主控轴线位置要求施工单位和监理共同进行复测.其精度要求应达到一级导线精度.测角中误差 mβ≤5”.测距中误差 15mm 。测距相对中误差≤1/30000，方位角闭合差≤10n,相对闭合差≤1/15000。2．高程控制网布设精度应达到三等水准要求。环线闭合差 12 3．建筑方格网主要技术要求：测角中误差≤ 5”,边长相对中误差≤1/30000.4.灌注桩矩形方格网主要技术要求:量距相对中误差≤1/20000,导线相对闭合差≤1/10000,测角中误差≤10”.5.沉管成孔灌注桩垂直度允许偏差≤70mm,群桩基础中间桩≤150mm。6．钻孔灌注桩垂直度允许偏差<1%，群桩基础边桩桩位允许偏差≤D/6且不大于 100mm，群桩基础中间桩≤D/4 且不大于 150mm.7.混凝土结构工程轴线位置：基础允许偏差 15mm，独立基础 10mm 墙柱梁 8mm.8．混凝土结构工程垂直度允许偏差全高（H）小于 H/1000 且≤30mm。二、．控制要点：1． 根据施工组织设计，现场采纳索佳全站仪，标称精度 2”测距精度 2mm+...
