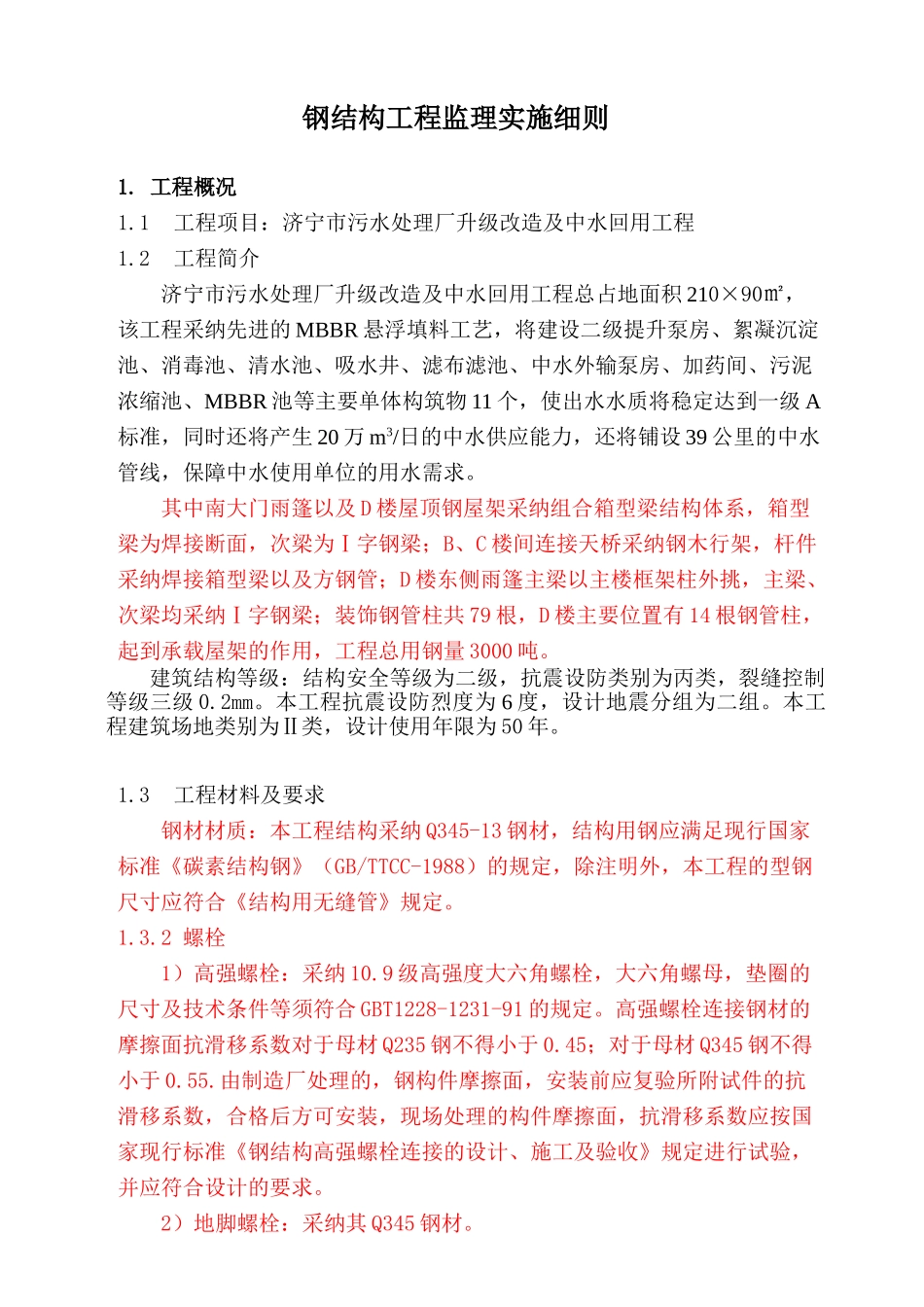

钢结构工程监理实施细则 1. 工程概况1.1工程项目：济宁市污水处理厂升级改造及中水回用工程1.2工程简介 济宁市污水处理厂升级改造及中水回用工程总占地面积 210×90㎡，该工程采纳先进的 MBBR 悬浮填料工艺，将建设二级提升泵房、絮凝沉淀池、消毒池、清水池、吸水井、滤布滤池、中水外输泵房、加药间、污泥浓缩池、MBBR 池等主要单体构筑物 11 个，使出水水质将稳定达到一级 A标准，同时还将产生 20 万 m3/日的中水供应能力，还将铺设 39 公里的中水管线，保障中水使用单位的用水需求。其中南大门雨篷以及 D 楼屋顶钢屋架采纳组合箱型梁结构体系，箱型梁为焊接断面，次梁为Ⅰ字钢梁；B、C 楼间连接天桥采纳钢木行架，杆件采纳焊接箱型梁以及方钢管；D 楼东侧雨篷主梁以主楼框架柱外挑，主梁、次梁均采纳Ⅰ字钢梁；装饰钢管柱共 79 根，D 楼主要位置有 14 根钢管柱，起到承载屋架的作用，工程总用钢量 3000 吨。建筑结构等级：结构安全等级为二级，抗震设防类别为丙类，裂缝控制等级三级 0.2mm。本工程抗震设防烈度为 6 度，设计地震分组为二组。本工程建筑场地类别为Ⅱ类，设计使用年限为 50 年。1.3工程材料及要求钢材材质：本工程结构采纳 Q345-13 钢材，结构用钢应满足现行国家标准《碳素结构钢》（GB/TTCC-1988）的规定，除注明外，本工程的型钢尺寸应符合《结构用无缝管》规定。1.3.2 螺栓1）高强螺栓：采纳 10.9 级高强度大六角螺栓，大六角螺母，垫圈的尺寸及技术条件等须符合 GBT1228-1231-91 的规定。高强螺栓连接钢材的摩擦面抗滑移系数对于母材 Q235 钢不得小于 0.45；对于母材 Q345 钢不得小于 0.55.由制造厂处理的，钢构件摩擦面，安装前应复验所附试件的抗滑移系数，合格后方可安装，现场处理的构件摩擦面，抗滑移系数应按国家现行标准《钢结构高强螺栓连接的设计、施工及验收》规定进行试验，并应符合设计的要求。2）地脚螺栓：采纳其 Q345 钢材。2. 编制依据2.1 深圳市建筑设计讨论总院设计会签的设计图纸（合同号 3010808）2.2 施工深化设计图纸2.3 钢结构工程施工质量验收法律规范（GB50205-2001）2.4 钢结构高强螺栓连接的设计、施工及验收规程 JGJ82-912.5 建筑钢结构焊接技术规程 JGJ81-20252.6 水泥茎灌浆材料施工技术规程 YD/T9261-982.7 钢焊缝手工超声波探伤方法和探伤结果分级 GB11345-892.8 涂装前钢材表面锈蚀等级和除锈等级 GB8923-882.9 钢结构防火...
