液压试验报告五六七

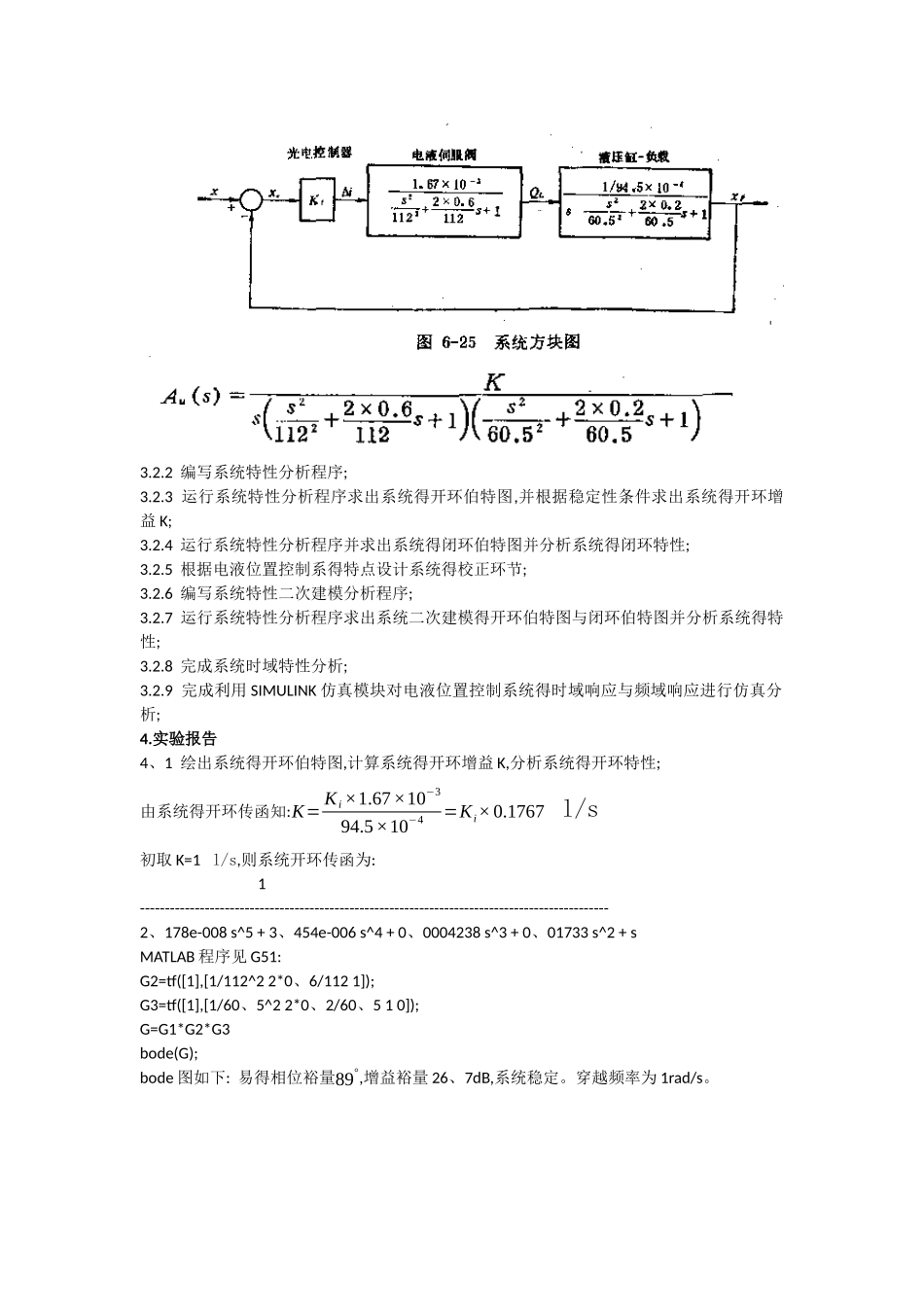

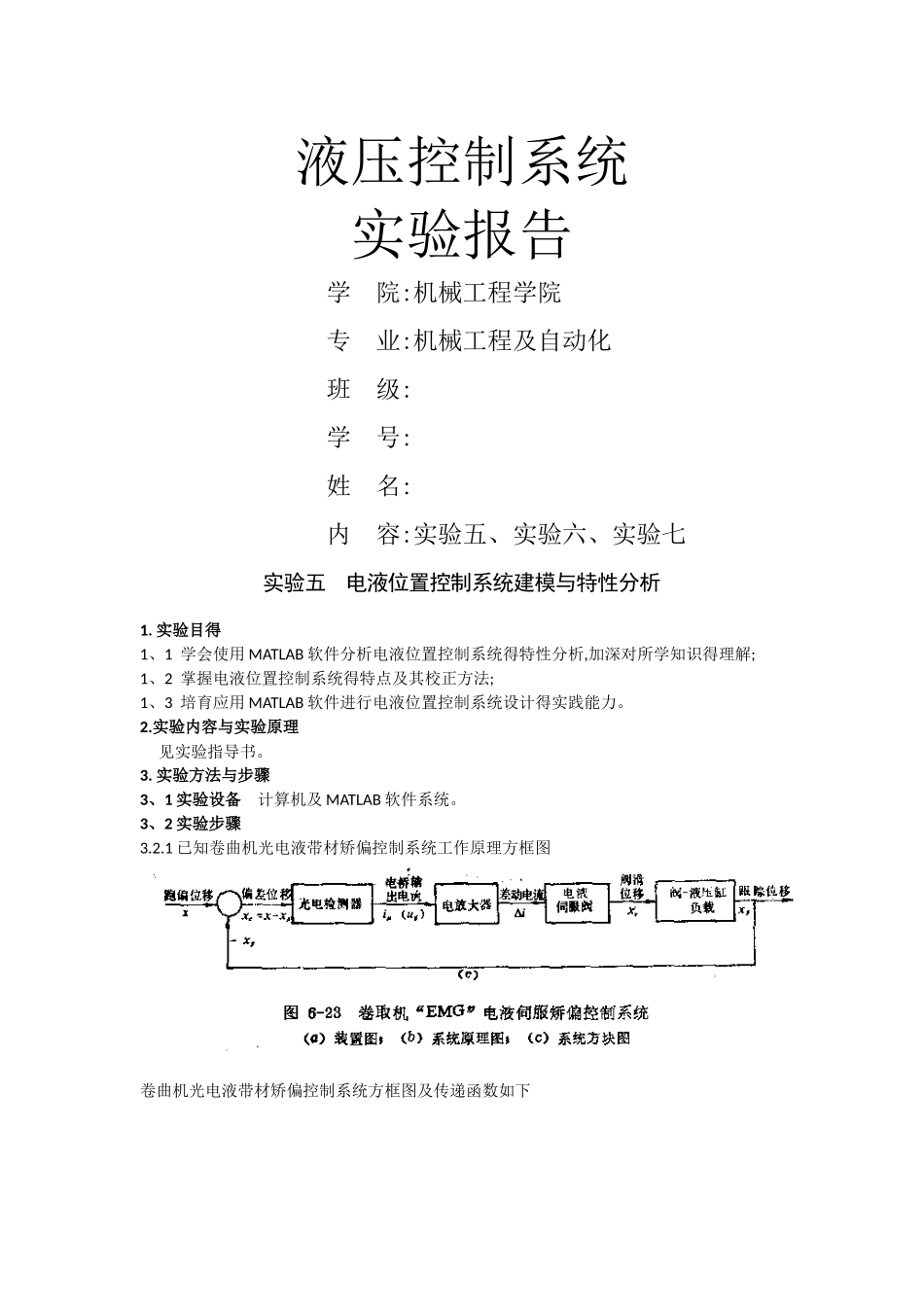

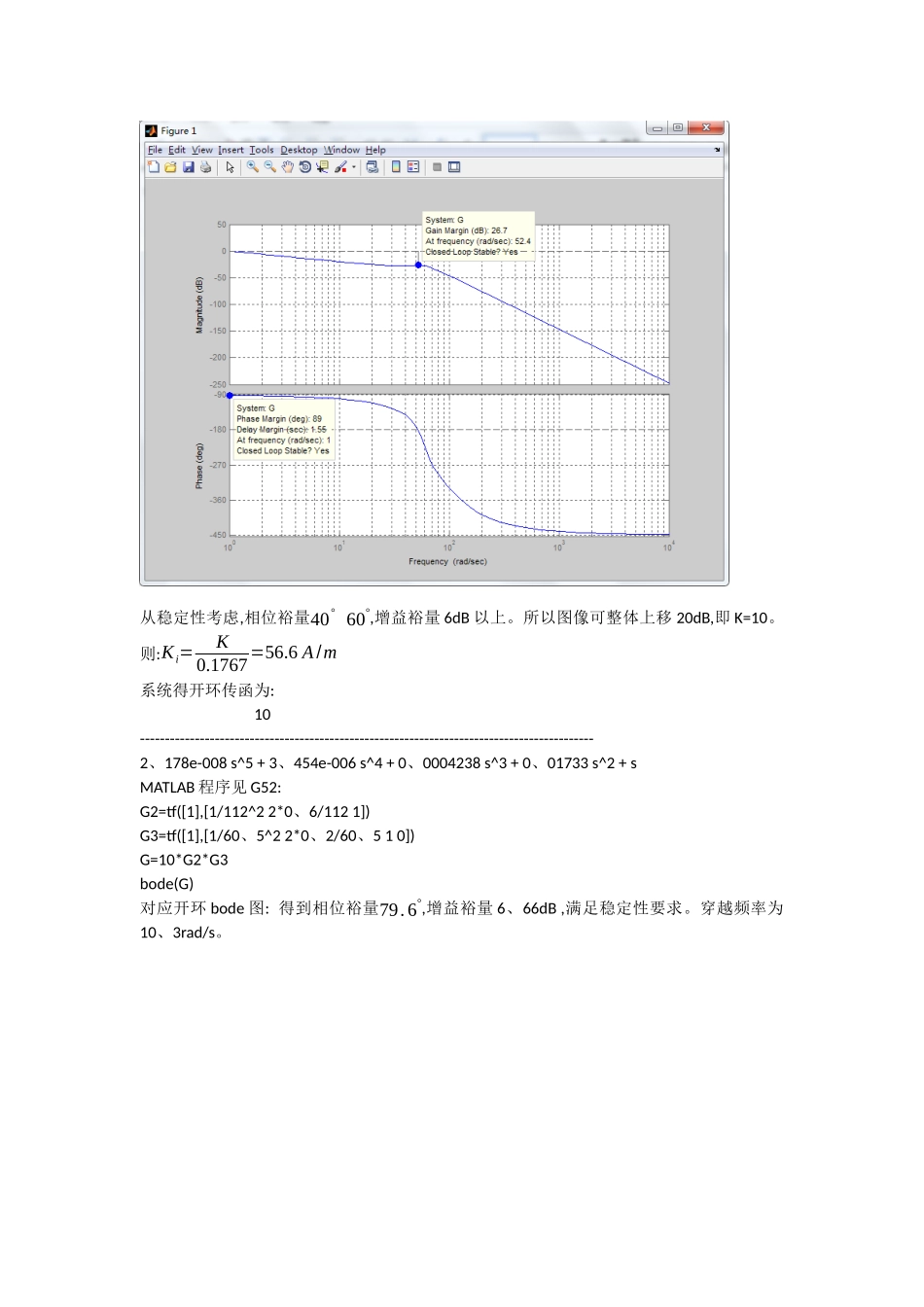

液压控制系统实验报告学 院:机械工程学院专 业:机械工程及自动化班 级:学 号:姓 名: 内 容:实验五、实验六、实验七实验五 电液位置控制系统建模与特性分析1. 实验目得1、1 学会使用 MATLAB 软件分析电液位置控制系统得特性分析,加深对所学知识得理解;1、2 掌握电液位置控制系统得特点及其校正方法;1、3 培育应用 MATLAB 软件进行电液位置控制系统设计得实践能力。2.实验内容与实验原理 见实验指导书。3. 实验方法与步骤3、1 实验设备 计算机及 MATLAB 软件系统。3、2 实验步骤3.2.1 已知卷曲机光电液带材矫偏控制系统工作原理方框图卷曲机光电液带材矫偏控制系统方框图及传递函数如下3.2.2 编写系统特性分析程序;3.2.3 运行系统特性分析程序求出系统得开环伯特图,并根据稳定性条件求出系统得开环增益 K;3.2.4 运行系统特性分析程序并求出系统得闭环伯特图并分析系统得闭环特性;3.2.5 根据电液位置控制系得特点设计系统得校正环节;3.2.6 编写系统特性二次建模分析程序;3.2.7 运行系统特性分析程序求出系统二次建模得开环伯特图与闭环伯特图并分析系统得特性;3.2.8 完成系统时域特性分析;3.2.9 完成利用 SIMULINK 仿真模块对电液位置控制系统得时域响应与频域响应进行仿真分析;4.实验报告4、1 绘出系统得开环伯特图,计算系统得开环增益 K,分析系统得开环特性;由系统得开环传函知:K= Ki×1.67×10−394.5×10−4=Ki×0.1767 l/s初取 K=1 l/s,则系统开环传函为: 1----------------------------------------------------------------------------------------------2、178e-008 s^5 + 3、454e-006 s^4 + 0、0004238 s^3 + 0、01733 s^2 + sMATLAB 程序见 G51:G2=tf([1],[1/112^2 2*0、6/112 1]);G3=tf([1],[1/60、5^2 2*0、2/60、5 1 0]);G=G1*G2*G3bode(G);bode 图如下: 易得相位裕量89°,增益裕量 26、7dB,系统稳定。穿越频率为 1rad/s。从稳定性考虑,相位裕量40° 60°,增益裕量 6dB 以上。所以图像可整体上移 20dB,即 K=10。则:Ki=K0.1767=56.6 A/m系统得开环传函为: 10-------------------------------------------------------------------------------------------2、178e-008 s^5 + 3、454e-006 s^4 + 0、0004238 s^3 + 0、01733 s^2 + sMATLAB 程序见 G52:G2=tf([1],[1/112^2 2*0、6/112 1])G3=tf([1],[1/60、5^2 2*0、2/60、5 1 0])G=10*G2*G3bo...
