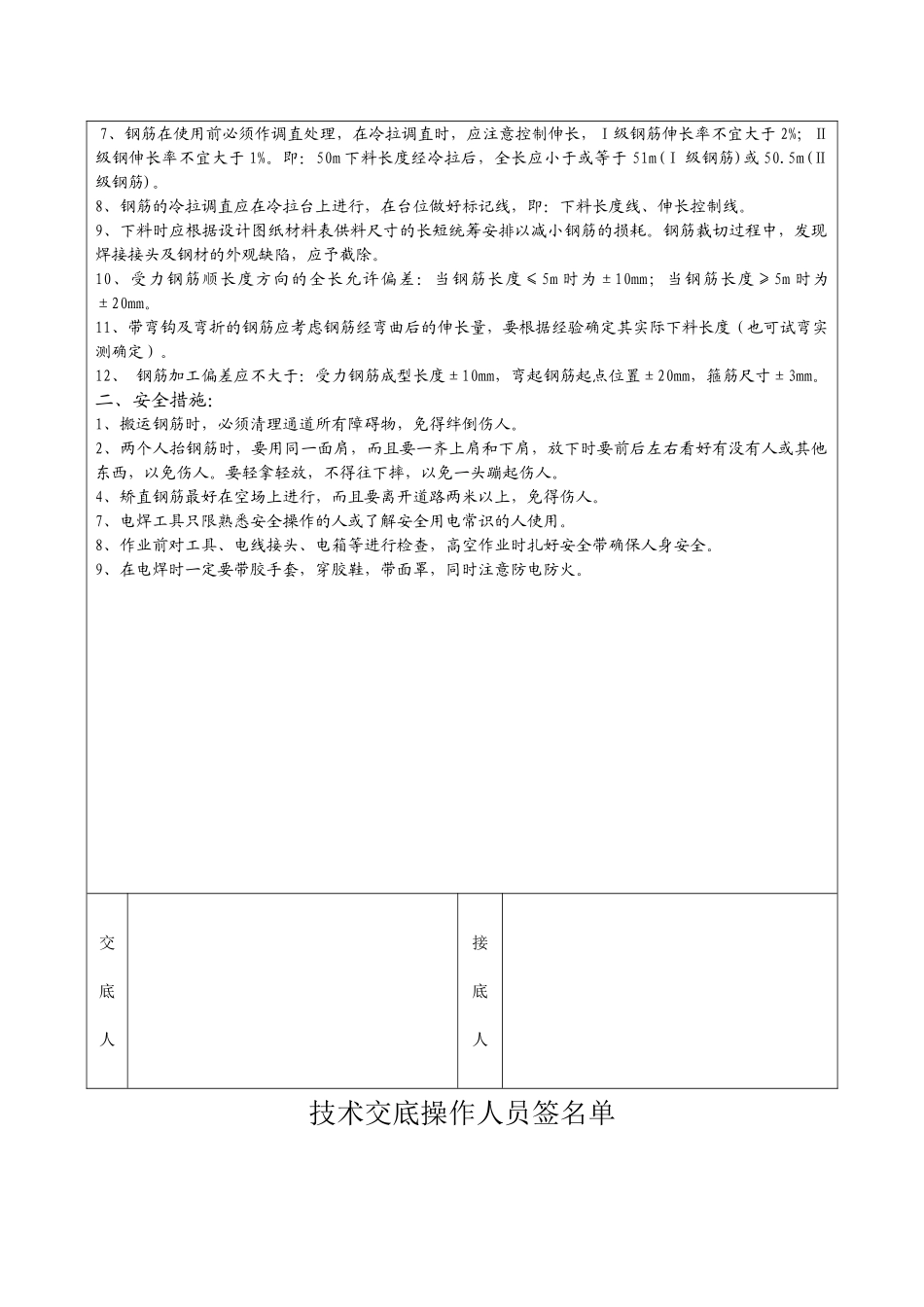

技 术 交 底 记 录 技 术 交 底 记 录（附页） 工程名称改 DK320+701.55小庄路框构桥分部（分项）工程钢筋交底项目6-15-6 框构涵钢筋安装图纸名称图 号哈大客专沈大施变桥-406A1、工期及主要工作量；构造、尺寸、限界要求：涵洞长 20.155m，宽 30.7m，高 8.9m2、主要设备、材料、构件的型号、规格和质量要求（包括下料单名称编号）主要材料：底板、立墙和顶板钢筋： HRB335Φ25 、 HRB335Φ16、HRB335Φ12.3、技术要求和质量标准：框构桥钢筋事先在钢筋作业场加工好。钢筋应具有出厂质量证明书和试验报告单，并且都经抽取试样试验合格。钢筋的表面应洁净，加工前应将表面油溃、漆皮、鳞锈等清除洁净。钢筋应平直，无局部弯折，成盘的钢筋和弯曲的钢筋均应调直。同时对进入场内的钢筋进行日常检验，日常检验按每批不大于 60t，同厂家、同批号、同品种、同规格的钢筋为一检验批。1、钢筋间距允许偏差±20mm。2、钢筋保护层厚度允许偏差+10mm，-5mm3、钢筋骨架按其类型序号顺公路方向依次循环排列4、布置钢筋时应注意个钢筋骨架中心位置准确5、钢筋骨架均为焊接，6、有通长弯曲钢筋及短筋的骨架，其需与上下通长直筋断续焊接，单面焊接长度 10d 双面焊接长度 5d7、对焊接头轴线的偏移不得大于 0.1d，并不得大于 2mm。4、施工程序、主要施工方法和安全措施注意事项（包括“施工工艺”项目、“单项作业标准”项目、代号）一、施工方法：1、箍筋与主筋之间采纳20#铁线绑扎。2、钢筋连接时，若采纳双面搭接焊，焊缝不小于 5d（d 为钢筋直径），且不小于 55mm，若采纳单面焊，焊缝不小于 10d，（d 为钢筋直径），且不小于 100 mm。3、钢筋的交叉点处，采纳 20#铁线逐点改变扎丝方向交错扎结。4、钢筋骨架焊接要牢固，并有足够的刚度，在混凝土浇注过程中不发生松动和变形。5、每延米涵身配置 8 排钢筋，排中心距为 12.5 cm。涵洞的主筋、分布钢筋、箍筋净保护层均不小于 5cm，涵节末端可适当调整始末排钢筋间距，使其净保层为 3—5cm 。6、到场的原材料在加工区内应分类堆放。堆码要整齐，不得沾油污、酸、盐等有害物质。堆放应有防雨、防潮措施，最低点离地面不小于 20cm，并进行标识。标识牌上应注明名称、规格、进场时间、编号等内容。交底人接底人 7、钢筋在使用前必须作调直处理，在冷拉调直时，应注意控制伸长，Ⅰ级钢筋伸长率不宜大于 2%；Ⅱ级钢伸长率不宜大于 1%。即：50m 下料长度经冷拉后，全长...
