深基坑计算书..概述

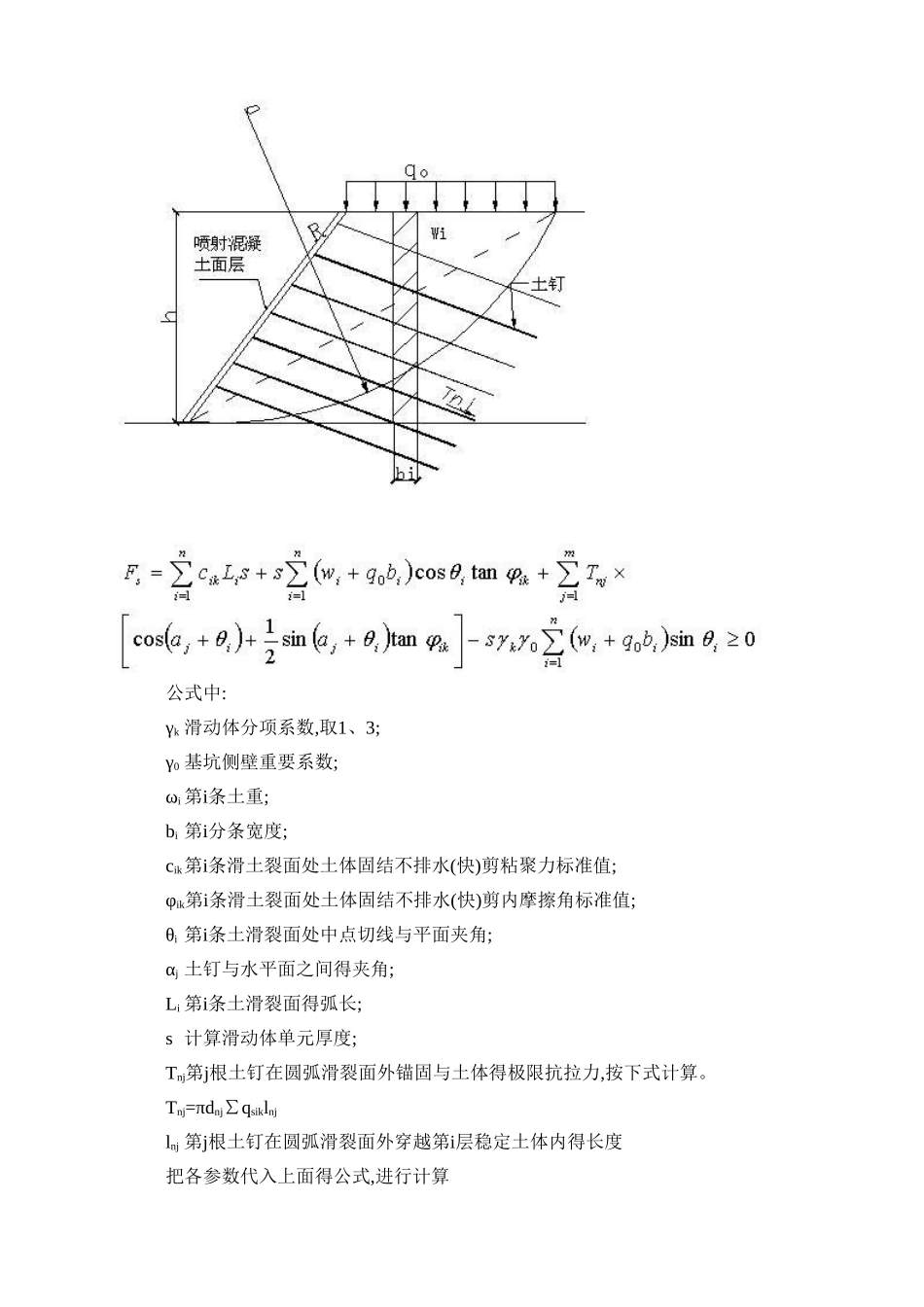

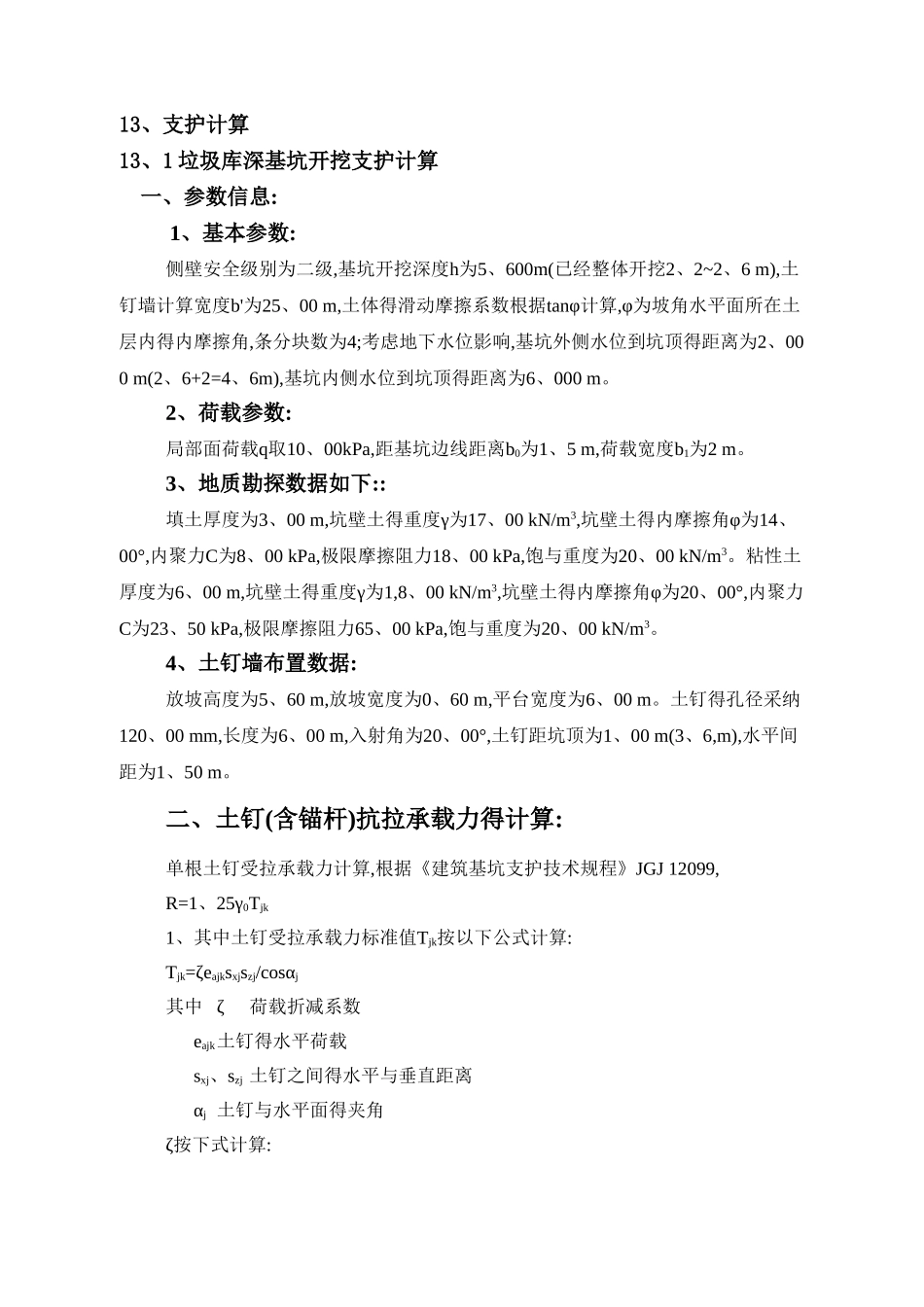

13、支护计算13、1 垃圾库深基坑开挖支护计算一、参数信息: 1、基本参数:侧壁安全级别为二级,基坑开挖深度h为5、600m(已经整体开挖2、2~2、6 m),土钉墙计算宽度b'为25、00 m,土体得滑动摩擦系数根据tanφ计算,φ为坡角水平面所在土层内得内摩擦角,条分块数为4;考虑地下水位影响,基坑外侧水位到坑顶得距离为2、000 m(2、6+2=4、6m),基坑内侧水位到坑顶得距离为6、000 m。2、荷载参数:局部面荷载q取10、00kPa,距基坑边线距离b0为1、5 m,荷载宽度b1为2 m。3、地质勘探数据如下::填土厚度为3、00 m,坑壁土得重度γ为17、00 kN/m3,坑壁土得内摩擦角φ为14、00°,内聚力C为8、00 kPa,极限摩擦阻力18、00 kPa,饱与重度为20、00 kN/m3。粘性土厚度为6、00 m,坑壁土得重度γ为1,8、00 kN/m3,坑壁土得内摩擦角φ为20、00°,内聚力C为23、50 kPa,极限摩擦阻力65、00 kPa,饱与重度为20、00 kN/m3。4、土钉墙布置数据:放坡高度为5、60 m,放坡宽度为0、60 m,平台宽度为6、00 m。土钉得孔径采纳120、00 mm,长度为6、00 m,入射角为20、00°,土钉距坑顶为1、00 m(3、6,m),水平间距为1、50 m。二、土钉(含锚杆)抗拉承载力得计算:单根土钉受拉承载力计算,根据《建筑基坑支护技术规程》JGJ 12099,R=1、25γ0Tjk1、其中土钉受拉承载力标准值Tjk按以下公式计算:Tjk=ζeajksxjszj/cosαj其中 ζ荷载折减系数 eajk土钉得水平荷载 sxj、szj 土钉之间得水平与垂直距离 αj 土钉与水平面得夹角ζ按下式计算:ζ=tan[(βφk)/2](1/(tan((β+φk)/2))1/tanβ)/tan2(45°φ/2)其中 β土钉墙坡面与水平面得夹角。 φ土得内摩擦角eajk按根据土力学根据下式计算: eajk=∑{[(γi×szj)+q0]×Kai2c(Kai)1/2}2、土钉抗拉承载力设计值Tuj根据下式计算Tuj=(1/γs)πdnj∑qsikli其中 dnj土钉得直径。 γs 土钉得抗拉力分项系数,取1、3 qsik土与土钉得摩擦阻力。根据JGJ12099 表6、1、4与表4、4、3选取。 li土钉在直线破裂面外穿越稳定土体内得长度。经计算土钉抗拉承载力为Tuj=18、58kN,受拉荷载标准值R=0、55 kN,Tuj≥R,符合要求。根据R=N≥0、9δS, S=π(ds/2) 2, 直径ds至少应取:1、534 mm,根据JGJ1202599建筑基坑支护技术规程6、3、1规定,钢筋直径取16 mm。三、土钉墙整体稳定性得计算:根据《建筑基坑支护技术规程》JGJ 12099要求,土钉墙应根据施工期间不同开挖深度及基坑底面以下可能滑动面采纳圆弧滑动简单条分法如下图,根据下式进行...
