渐开线花键的设计计算

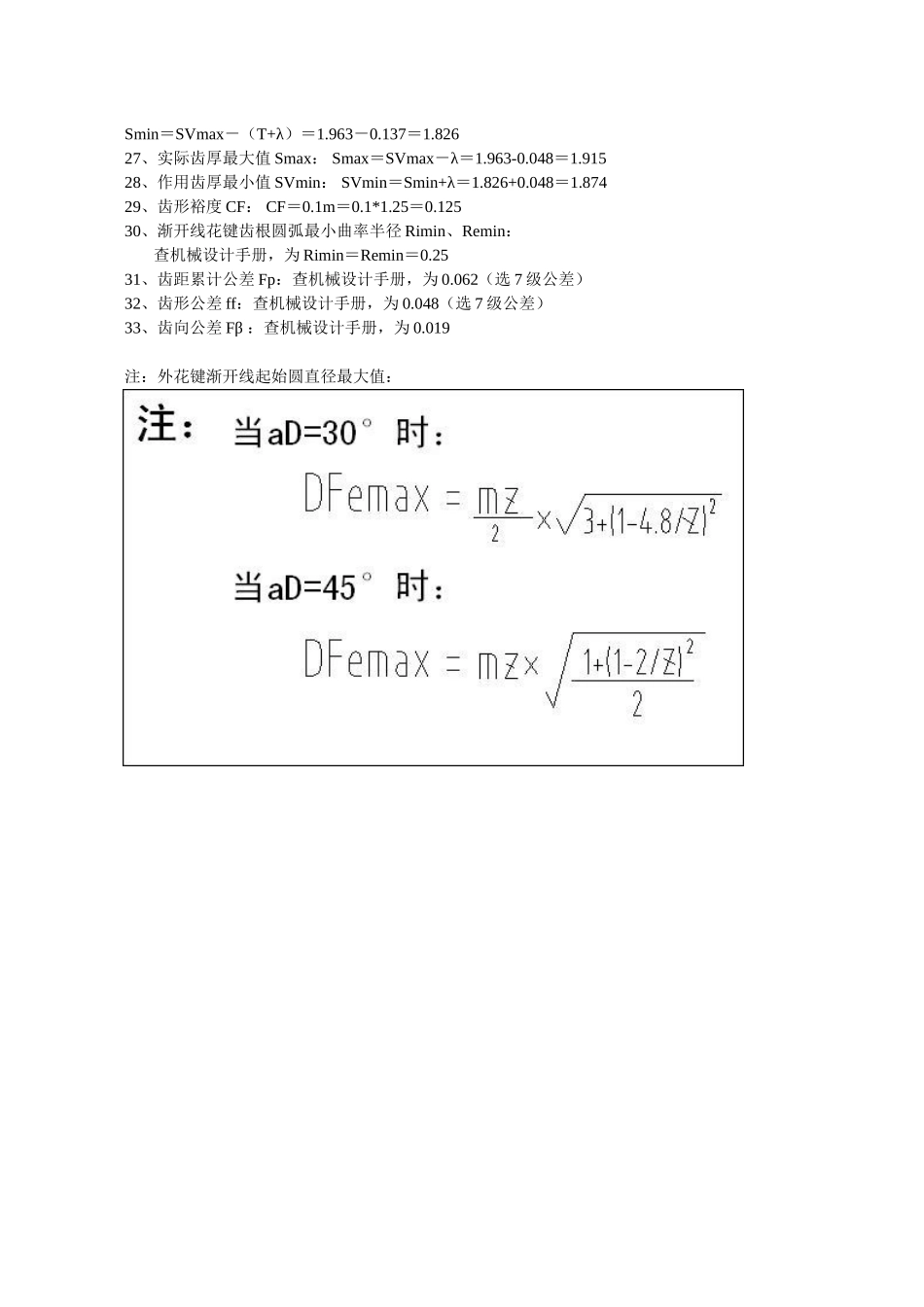

30°渐开线花键的设计计算机械 产品设计 2025-10-27 12:50:56 阅读 20 评论 0 字号：大中小 订阅 30°渐开线花键的设30°渐开线花键的设计计算2025-07-22 16:29已知：m=1.25Z=24αD=30°1、分度圆直径 D： D=mZ=1.25*24＝302、基圆直径 Db： Db＝mZCOSαD＝1.25*24*cos30＝25.983、齿距 p： p=πm=1.25π=3.9274、内花键大径基本尺寸 Dei： Dei＝m(Z+1.5)=1.25*(24+1.5)=31.875 5、内花键大径下偏差： 06、内花键大径公差：IT12－14，取 IT12，公差值 0.257、内花键渐开线终止圆直径最小值 DFimin： DFimin=m(Z+1)+2CF=1.25*(24+1)+2*0.125=31.58、内花键小径基本尺寸 Dii： Dii=DFemax+2CF=28.62+2*0.125=28.879、内花键小径极限偏差：查机械设计手册，为 10、基本齿槽宽 E： E=0.5πm=0.5*π*1.25=1.96311、作用齿槽宽 EV： EV＝0.5πm＝1.96312、作用齿槽宽最小值 EVmin： EVmin＝0.5πm＝1.96313、实际齿槽宽最大值 Emax： Emax＝EVmin+（Τ+λ）=1.963+0.137=2.100，其中 Τ+λ 查机械设计手册，为 0.13714、实际齿槽宽最小值 Emin： Emin＝EVmin+λ＝1.963+0.048＝2.011 其中 λ 值查机械设计手册，为 0.04815、作用齿槽宽最大值 EVmax： EVmax＝Emax－λ＝2.100－0.048＝2.05216、外花键作用齿厚上偏差 esV：查机械设计手册，为 017、外花键大径基本尺寸 Dee：Dee=m(Z+1)＝1.25*（24+1）＝31.2518、外花键大径上偏差 esV/tanαD： 019、外花键大径公差：查机械设计手册，为 0.16 20、外花键渐开线起始圆直径最大值 DFemax= mz/2*√3+（1-4.8/z)*（1-4.8/z) DFemax=2 ＝28.62 其中：Db=25.98 D=30 αD=30° hs=0.6m=0.6*1.25=0.75 esV/tanαD=021、外花键小径基本尺寸 Die： Die＝m(Z－1.5)＝28.125 22、外花键小径上偏差 esV/tanαD：023、外花键小径公差：IT12－14。选 IT12，公差值 0.2124、基本齿厚 S：S=0.5πm=0.5π*1.25=1.96325、作用齿厚最大值 SVmax： SVmax＝S+esV=1.963+0＝1.96326、实际齿厚最小值 Smin： Smin＝SVmax－（Τ+λ）＝1.963－0.137＝1.82627、实际齿厚最大值 Smax： Smax＝SVmax－λ＝1.963-0.048＝1.91528、作用齿厚最小值 SVmin： SVmin＝Smin+λ＝1.826+0.048＝1.87429、齿形裕度 CF： CF＝0.1m＝0.1*1.25＝0.12530、渐开线花键齿根圆弧最小曲率半径 Rimin、Remin： 查机械设计手册，为 Rimin＝Remin＝0.2531、齿距累计公差 Fp：查机械设计手册，为 0.062（选 7 级公差）32、齿形公差 ff：查机械设计手册，为 0.048（选 7 级公差）33、齿向公差 Fβ ：查机械设计手册，为 0.019注：外花键渐开线起始圆直径最大值：
