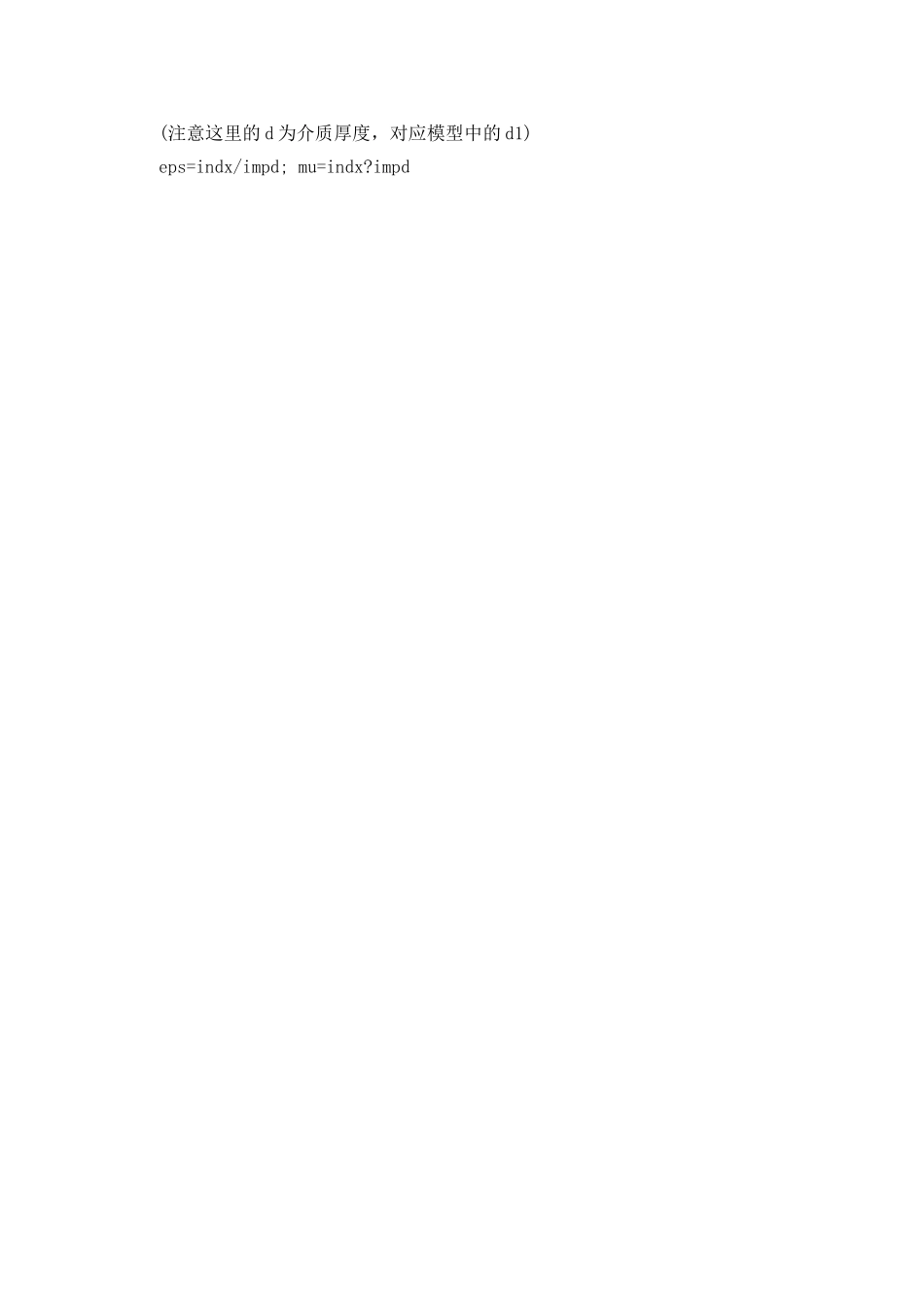

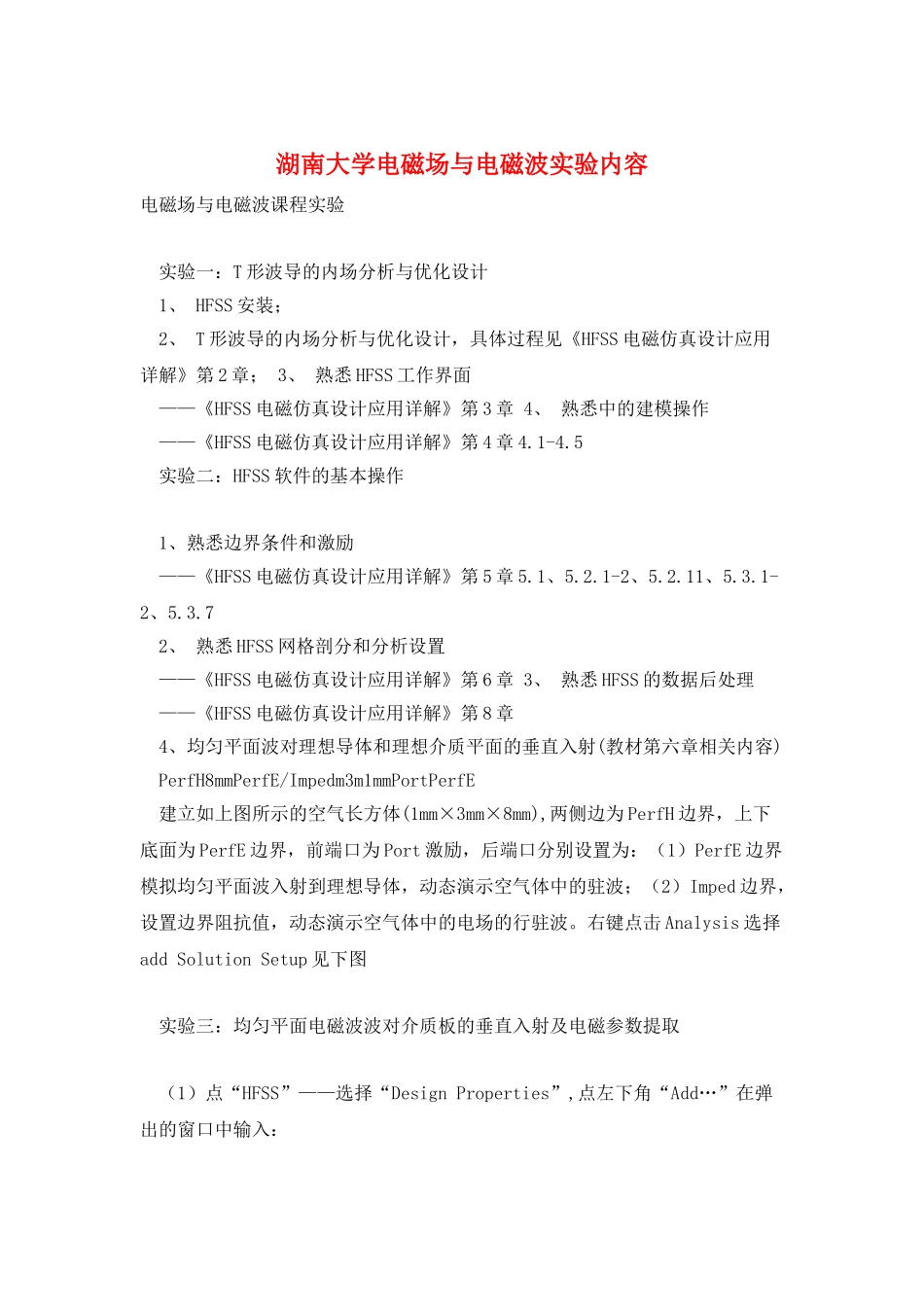

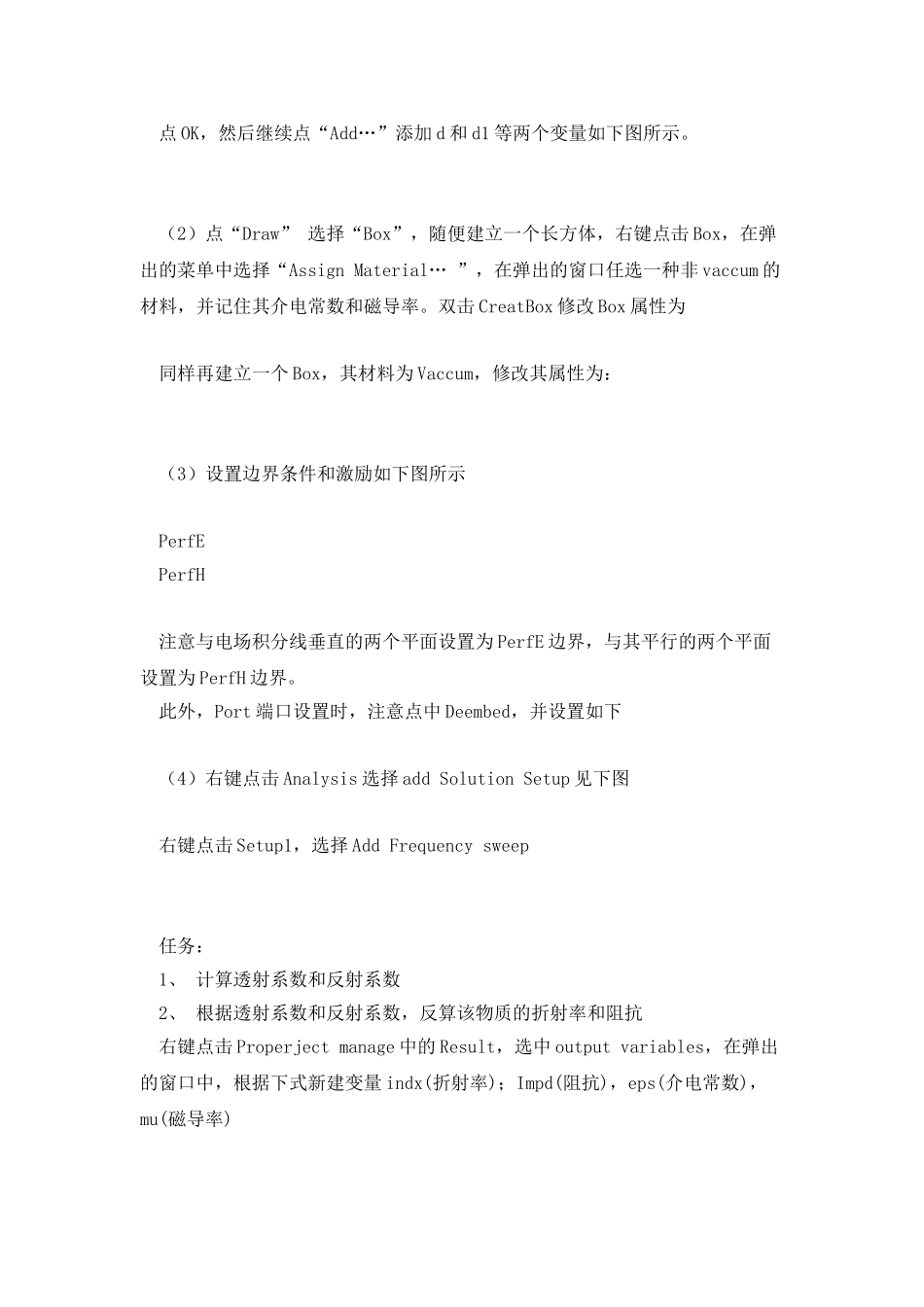

湖南大学电磁场与电磁波实验内容电磁场与电磁波课程实验 实验一：T 形波导的内场分析与优化设计 1、 HFSS 安装； 2、 T 形波导的内场分析与优化设计，具体过程见《HFSS 电磁仿真设计应用详解》第 2 章； 3、 熟悉 HFSS 工作界面 ——《HFSS 电磁仿真设计应用详解》第 3 章 4、 熟悉中的建模操作 ——《HFSS 电磁仿真设计应用详解》第 4 章 4.1-4.5 实验二：HFSS 软件的基本操作 1、熟悉边界条件和激励 ——《HFSS 电磁仿真设计应用详解》第 5 章 5.1、5.2.1-2、5.2.11、5.3.1-2、5.3.7 2、 熟悉 HFSS 网格剖分和分析设置 ——《HFSS 电磁仿真设计应用详解》第 6 章 3、 熟悉 HFSS 的数据后处理 ——《HFSS 电磁仿真设计应用详解》第 8 章 4、均匀平面波对理想导体和理想介质平面的垂直入射(教材第六章相关内容) PerfH8mmPerfE/Impedm3m1mmPortPerfE 建立如上图所示的空气长方体(1mm×3mm×8mm),两侧边为 PerfH 边界，上下底面为 PerfE 边界，前端口为 Port 激励，后端口分别设置为：（1）PerfE 边界模拟均匀平面波入射到理想导体，动态演示空气体中的驻波；（2）Imped 边界，设置边界阻抗值，动态演示空气体中的电场的行驻波。右键点击 Analysis 选择add Solution Setup 见下图 实验三：均匀平面电磁波波对介质板的垂直入射及电磁参数提取 （1）点“HFSS”——选择“Design Properties”,点左下角“Add…”在弹出的窗口中输入： 点 OK，然后继续点“Add…”添加 d 和 d1 等两个变量如下图所示。 （2）点“Draw” 选择“Box”，随便建立一个长方体，右键点击 Box，在弹出的菜单中选择“Assign Material… ”，在弹出的窗口任选一种非 vaccum 的材料，并记住其介电常数和磁导率。双击 CreatBox 修改 Box 属性为 同样再建立一个 Box，其材料为 Vaccum，修改其属性为： （3）设置边界条件和激励如下图所示 PerfE PerfH 注意与电场积分线垂直的两个平面设置为 PerfE 边界，与其平行的两个平面设置为 PerfH 边界。 此外，Port 端口设置时，注意点中 Deembed，并设置如下 （4）右键点击 Analysis 选择 add Solution Setup 见下图 右键点击 Setup1，选择 Add Frequency sweep 任务： 1、 计算透射系数和反射系数 2、 根据透射系数和反射系数，反算该物质的折射率和阻抗 右键点击 Properject manage 中的 Result，选中 output variables，在弹出的窗口中，根据下式新建变量 indx(折射率)；Impd(阻抗)，eps(介电常数)，mu(磁导率) (注意这里的 d 为介质厚度，对应模型中的 d1) eps=indx/impd; mu=indx?impd
