溢洪道底板墙体钢筋施工技术交底VIP专享

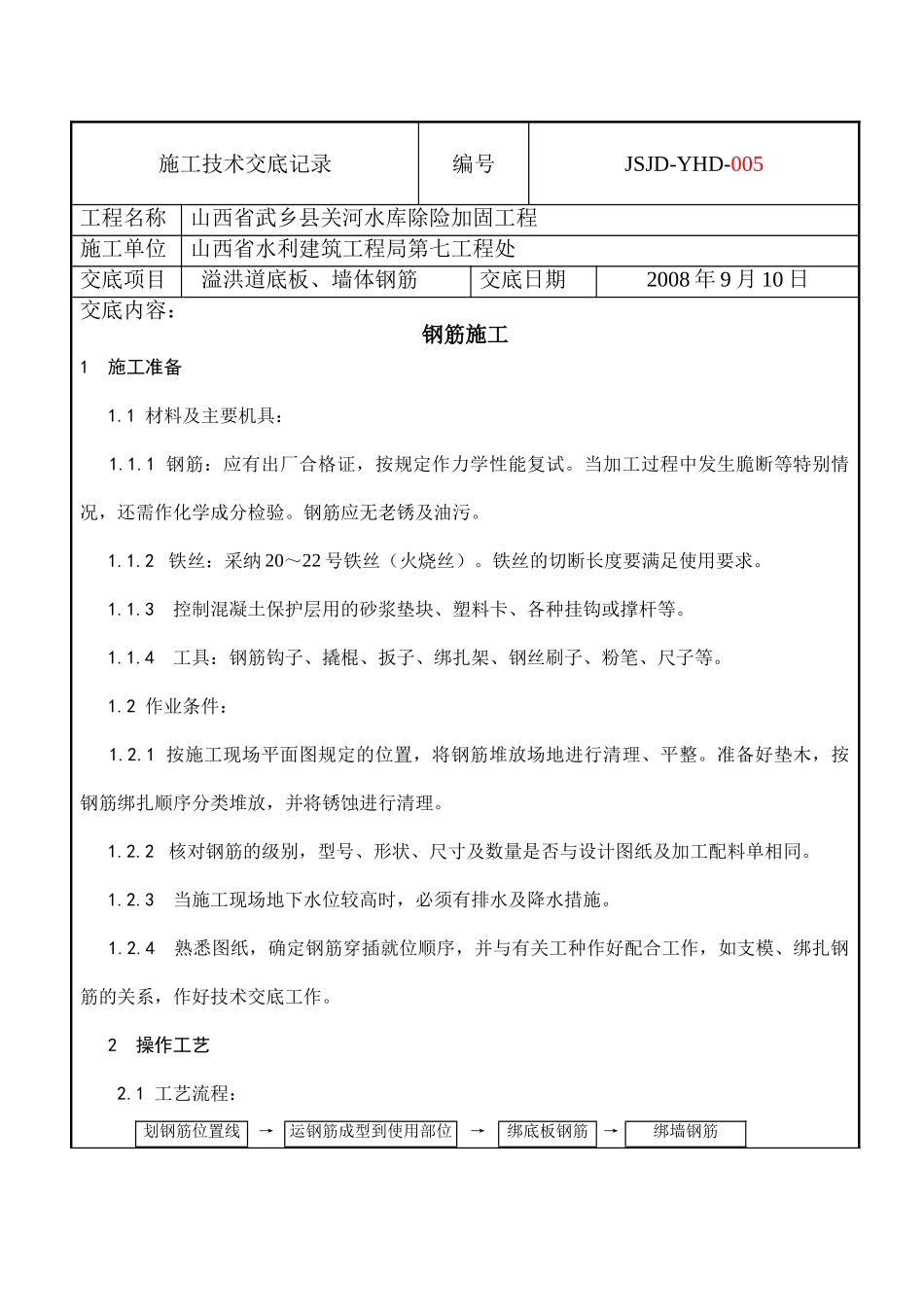

施工技术交底记录编号JSJD-YHD-005工程名称山西省武乡县关河水库除险加固工程施工单位山西省水利建筑工程局第七工程处交底项目溢洪道底板、墙体钢筋交底日期2008 年 9 月 10 日交底内容：钢筋施工1 施工准备 1.1 材料及主要机具： 1.1.1 钢筋：应有出厂合格证，按规定作力学性能复试。当加工过程中发生脆断等特别情况，还需作化学成分检验。钢筋应无老锈及油污。 1.1.2 铁丝：采纳 20～22 号铁丝（火烧丝）。铁丝的切断长度要满足使用要求。 1.1.3 控制混凝土保护层用的砂浆垫块、塑料卡、各种挂钩或撑杆等。 1.1.4 工具：钢筋钩子、撬棍、扳子、绑扎架、钢丝刷子、粉笔、尺子等。 1.2 作业条件： 1.2.1 按施工现场平面图规定的位置，将钢筋堆放场地进行清理、平整。准备好垫木，按钢筋绑扎顺序分类堆放，并将锈蚀进行清理。 1.2.2 核对钢筋的级别，型号、形状、尺寸及数量是否与设计图纸及加工配料单相同。 1.2.3 当施工现场地下水位较高时，必须有排水及降水措施。 1.2.4 熟悉图纸，确定钢筋穿插就位顺序，并与有关工种作好配合工作，如支模、绑扎钢筋的关系，作好技术交底工作。 2 操作工艺 2.1 工艺流程：划钢筋位置线→运钢筋成型到使用部位→绑底板钢筋→绑墙钢筋 2.2 划钢筋位置线：按图纸标明的钢筋间距，底板钢筋网横纵间距为 20cm，墙体垂直、水平钢筋间距为 20cm，算出底板实际需用的钢筋根数，一般让靠近底板模板边的那根钢筋离模板边为 5cm，在底板上弹出钢筋位置线。 2.3 绑基础底板 2.3.l 由于底板为上层钢筋，按弹出的钢筋位置线，绑扎底板钢筋，先铺横向钢筋，再铺纵向钢筋。 2.3.2 钢筋绑扎时，靠近外围两行的相交点每点都绑扎，中间部分的相交点可相隔交错绑扎。2.3.3 摆放底板混凝土保护层用砂浆垫块，垫块厚度等于保护层厚度，按每 1m 左右距离梅花型摆放。 2.3.4 底板钢筋如有绑扎接头时，钢筋搭接长度及搭接位置应符合施工法律规范要求，钢筋搭接处应用铁丝在中心及两端扎牢。如采纳焊接接头，除应按焊接规程规定抽取试样外，接头位置也应符合施工法律规范的规定。 2.3.5 由于基础底板受力的特别性，钢筋断筋位置应符合设计要求。 2.3.6 根据弹好的墙位置线，将边墙与齿墙基础的插筋绑扎牢固，插入基础深度要符合设计要求，甩出长度不宜过长，其上端应实行措施保证甩筋垂直，不歪斜、倾倒、变位。 2.4 墙筋绑扎： 2.4.1 在底板混凝土上弹出墙身位置线，墙模板宜采...
