焊接模拟专业软件SYSWELD中文终极教程VIP专享

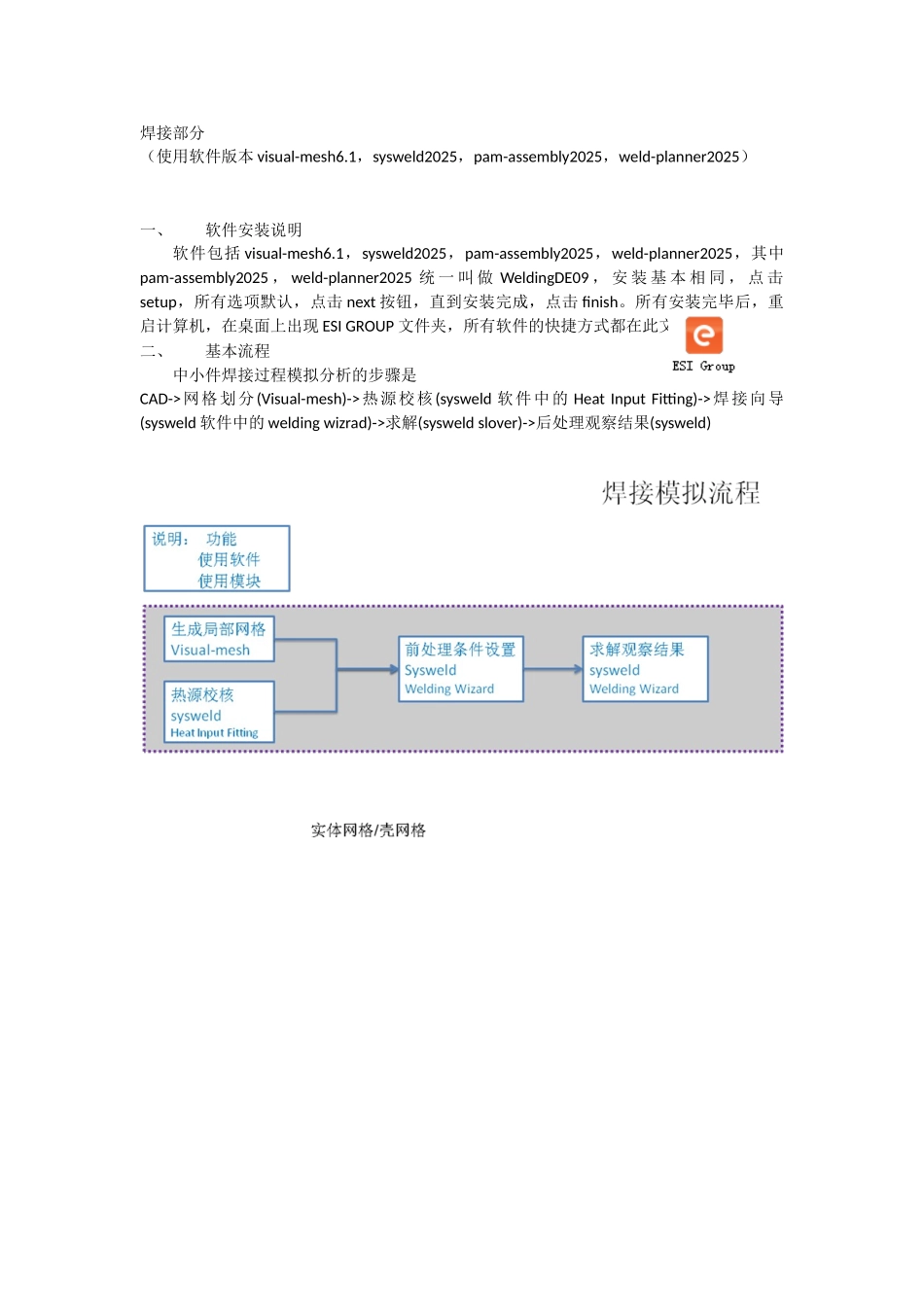

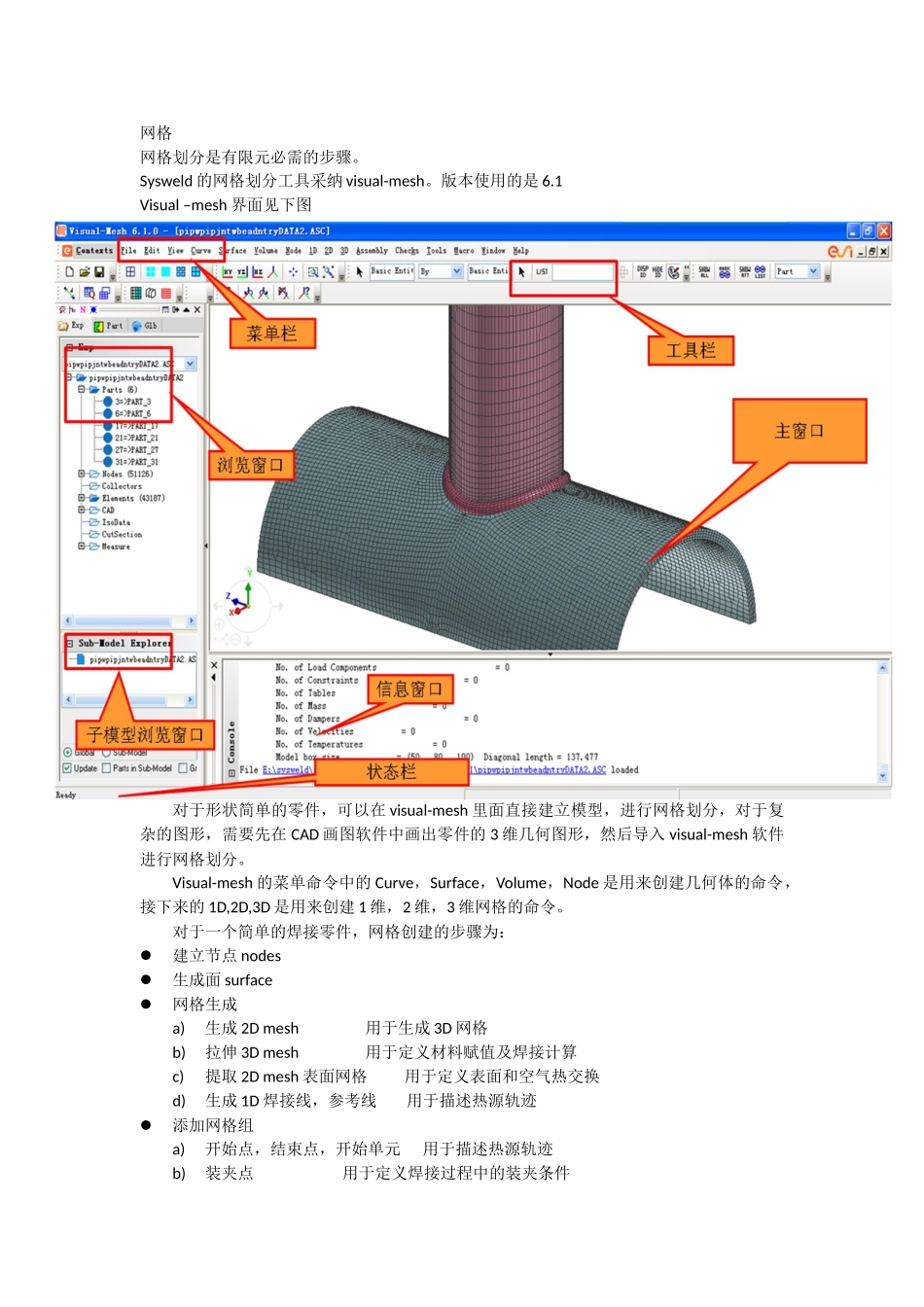

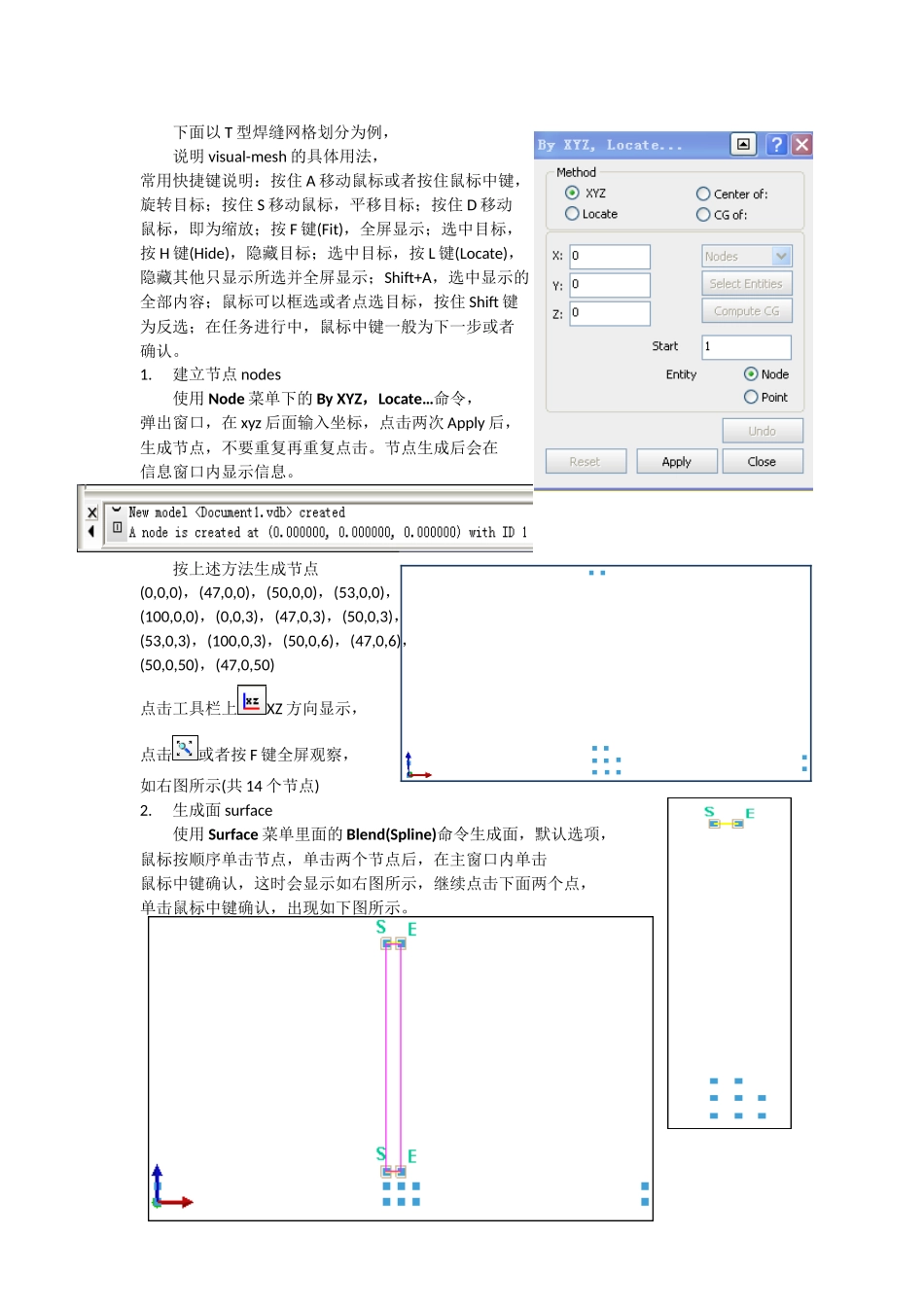

焊接部分（使用软件版本 visual-mesh6.1，sysweld2025，pam-assembly2025，weld-planner2025）一、软件安装说明软件包括 visual-mesh6.1，sysweld2025，pam-assembly2025，weld-planner2025，其中pam-assembly2025 ， weld-planner2025 统 一 叫 做 WeldingDE09 ， 安 装 基 本 相 同 ， 点 击setup，所有选项默认，点击 next 按钮，直到安装完成，点击 finish。所有安装完毕后，重启计算机，在桌面上出现 ESI GROUP 文件夹，所有软件的快捷方式都在此文件夹内。二、基本流程中小件焊接过程模拟分析的步骤是CAD->网格划分(Visual-mesh)->热源校核(sysweld 软件中的 Heat Input Fitting)->焊接向导(sysweld 软件中的 welding wizrad)->求解(sysweld slover)->后处理观察结果(sysweld)网格网格划分是有限元必需的步骤。Sysweld 的网格划分工具采纳 visual-mesh。版本使用的是 6.1Visual –mesh 界面见下图对于形状简单的零件，可以在 visual-mesh 里面直接建立模型，进行网格划分，对于复杂的图形，需要先在 CAD 画图软件中画出零件的 3 维几何图形，然后导入 visual-mesh 软件进行网格划分。Visual-mesh 的菜单命令中的 Curve，Surface，Volume，Node 是用来创建几何体的命令，接下来的 1D,2D,3D 是用来创建 1 维，2 维，3 维网格的命令。对于一个简单的焊接零件，网格创建的步骤为：建立节点 nodes生成面 surface网格生成a)生成 2D mesh 用于生成 3D 网格b)拉伸 3D mesh 用于定义材料赋值及焊接计算c)提取 2D mesh 表面网格 用于定义表面和空气热交换d)生成 1D 焊接线，参考线 用于描述热源轨迹添加网格组a)开始点，结束点，开始单元 用于描述热源轨迹b)装夹点 用于定义焊接过程中的装夹条件下面以 T 型焊缝网格划分为例，说明 visual-mesh 的具体用法，常用快捷键说明：按住 A 移动鼠标或者按住鼠标中键，旋转目标；按住 S 移动鼠标，平移目标；按住 D 移动鼠标，即为缩放；按 F 键(Fit)，全屏显示；选中目标，按 H 键(Hide)，隐藏目标；选中目标，按 L 键(Locate)，隐藏其他只显示所选并全屏显示；Shift+A，选中显示的全部内容；鼠标可以框选或者点选目标，按住 Shift 键为反选；在任务进行中，鼠标中键一般为下一步或者确认。1.建立节点 nodes使用 Node 菜单下的 By XYZ，Locate…命令，弹出窗口，在 xyz 后面输入坐标，点击两次...
