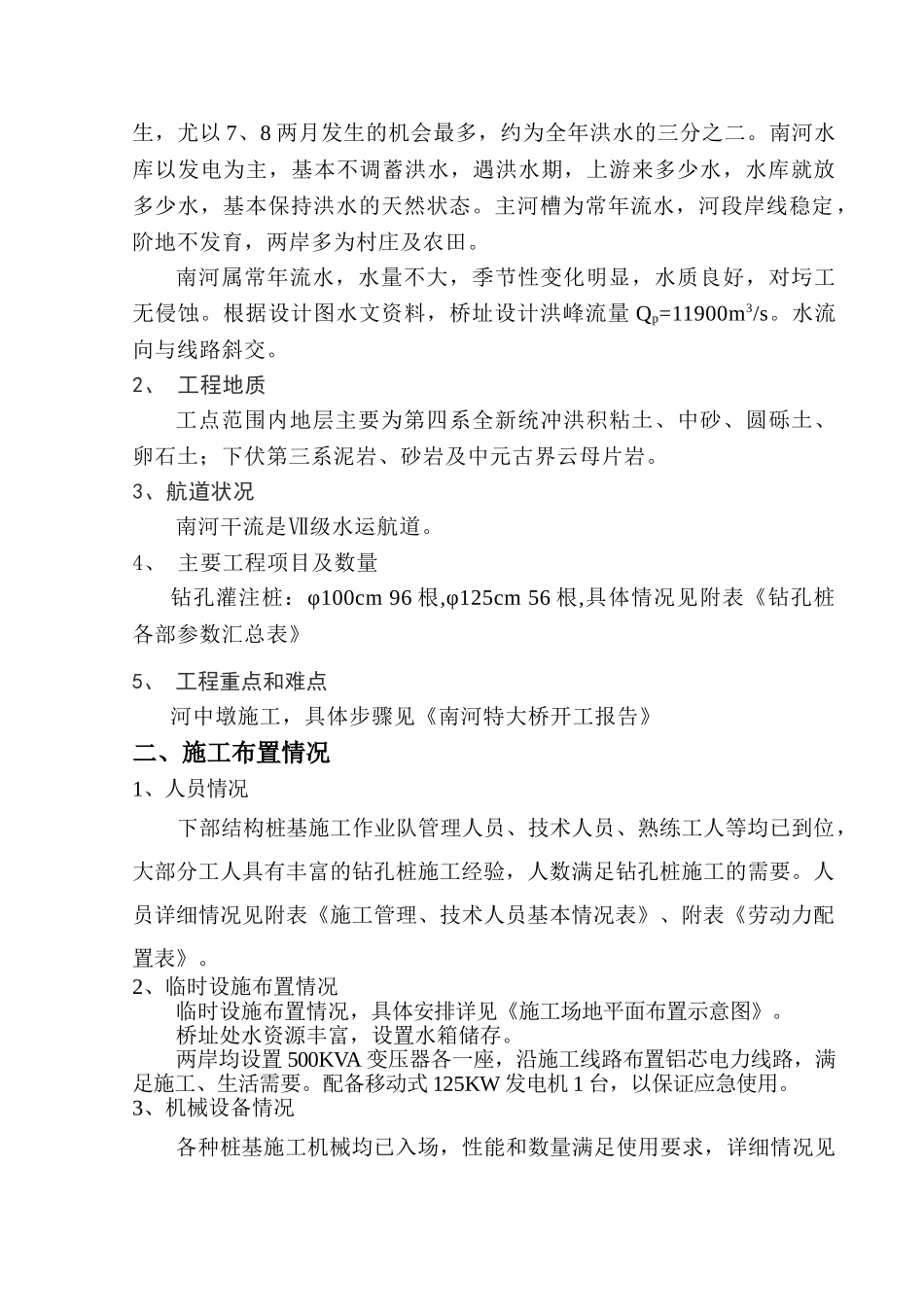

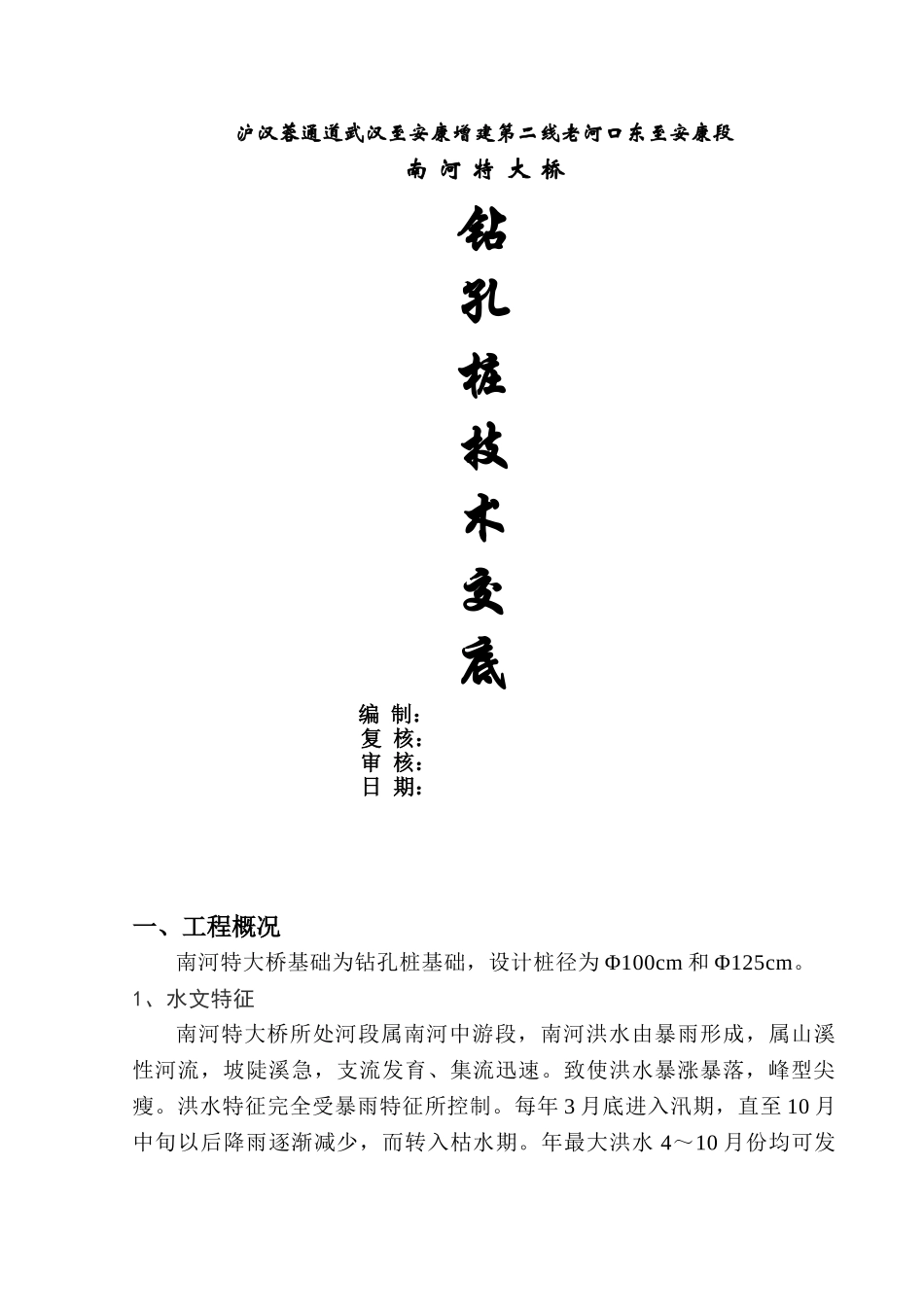

沪汉蓉通道武汉至安康增建第二线老河口东至安康段南 河 特 大 桥钻孔桩技术交 底编 制： 复 核： 审 核： 日 期： 一、工程概况南河特大桥基础为钻孔桩基础，设计桩径为 Φ100cm 和 Φ125cm。1、水文特征南河特大桥所处河段属南河中游段，南河洪水由暴雨形成，属山溪性河流，坡陡溪急，支流发育、集流迅速。致使洪水暴涨暴落，峰型尖瘦。洪水特征完全受暴雨特征所控制。每年 3 月底进入汛期，直至 10 月中旬以后降雨逐渐减少，而转入枯水期。年最大洪水 4～10 月份均可发生，尤以 7、8 两月发生的机会最多，约为全年洪水的三分之二。南河水库以发电为主，基本不调蓄洪水，遇洪水期，上游来多少水，水库就放多少水，基本保持洪水的天然状态。主河槽为常年流水，河段岸线稳定，阶地不发育，两岸多为村庄及农田。南河属常年流水，水量不大，季节性变化明显，水质良好，对圬工无侵蚀。根据设计图水文资料，桥址设计洪峰流量 Qp=11900m3/s。水流向与线路斜交。2、 工程地质工点范围内地层主要为第四系全新统冲洪积粘土、中砂、圆砾土、卵石土；下伏第三系泥岩、砂岩及中元古界云母片岩。3、航道状况南河干流是Ⅶ级水运航道。 4、 主要工程项目及数量钻孔灌注桩：φ100cm 96 根,φ125cm 56 根,具体情况见附表《钻孔桩各部参数汇总表》5、 工程重点和难点河中墩施工，具体步骤见《南河特大桥开工报告》二、施工布置情况1、人员情况 下部结构桩基施工作业队管理人员、技术人员、熟练工人等均已到位，大部分工人具有丰富的钻孔桩施工经验，人数满足钻孔桩施工的需要。人员详细情况见附表《施工管理、技术人员基本情况表》、附表《劳动力配置表》。2、临时设施布置情况临时设施布置情况，具体安排详见《施工场地平面布置示意图》。桥址处水资源丰富，设置水箱储存。两岸均设置 500KVA 变压器各一座，沿施工线路布置铝芯电力线路，满足施工、生活需要。配备移动式 125KW 发电机 1 台，以保证应急使用。3、机械设备情况各种桩基施工机械均已入场，性能和数量满足使用要求，详细情况见附表《主要进场施工机械表》。4、检测设备情况已设立中心试验室，全面进行施工过程中的各种试验。各种检测设备已准备就绪，详细情况见附表《主要测量试验检测仪器设备表》，其性能及各项要求符合国家有关标准及要求。5、材料情况钻孔灌注桩施工所用的钢筋已进场，并监督取样，试验合格，混凝土由集中搅拌站供应。经考核，并报监理办批...
