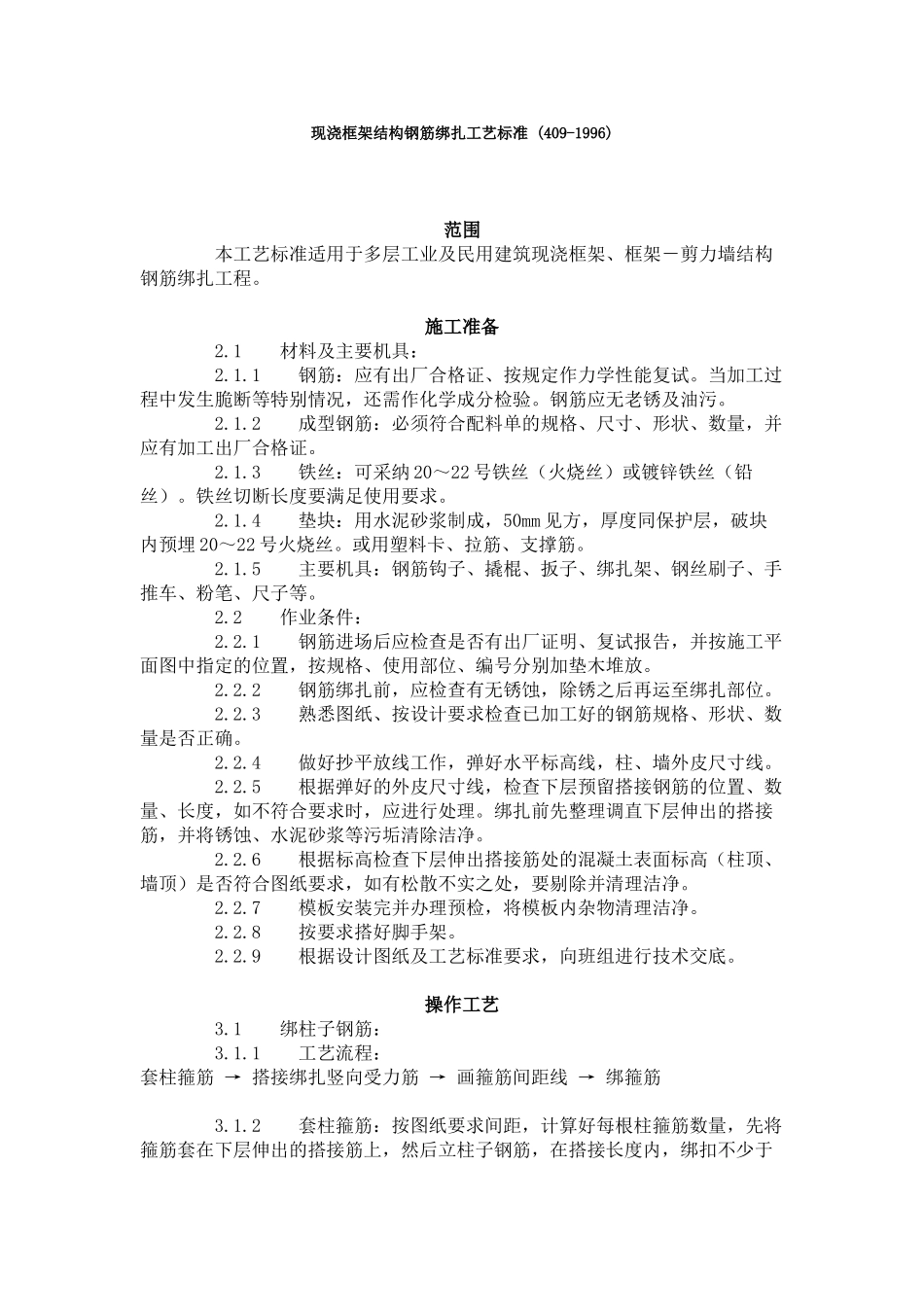

现浇框架结构钢筋绑扎工艺标准 (409-1996)范围 本工艺标准适用于多层工业及民用建筑现浇框架、框架－剪力墙结构钢筋绑扎工程。施工准备 2.1 材料及主要机具： 2.1.1 钢筋：应有出厂合格证、按规定作力学性能复试。当加工过程中发生脆断等特别情况，还需作化学成分检验。钢筋应无老锈及油污。 2.1.2 成型钢筋：必须符合配料单的规格、尺寸、形状、数量，并应有加工出厂合格证。 2.1.3 铁丝：可采纳 20～22 号铁丝（火烧丝）或镀锌铁丝（铅丝）。铁丝切断长度要满足使用要求。 2.1.4 垫块：用水泥砂浆制成，50mm 见方，厚度同保护层，破块内预埋 20～22 号火烧丝。或用塑料卡、拉筋、支撑筋。 2.1.5 主要机具：钢筋钩子、撬棍、扳子、绑扎架、钢丝刷子、手推车、粉笔、尺子等。 2.2 作业条件： 2.2.1 钢筋进场后应检查是否有出厂证明、复试报告，并按施工平面图中指定的位置，按规格、使用部位、编号分别加垫木堆放。 2.2.2 钢筋绑扎前，应检查有无锈蚀，除锈之后再运至绑扎部位。 2.2.3 熟悉图纸、按设计要求检查已加工好的钢筋规格、形状、数量是否正确。 2.2.4 做好抄平放线工作，弹好水平标高线，柱、墙外皮尺寸线。 2.2.5 根据弹好的外皮尺寸线，检查下层预留搭接钢筋的位置、数量、长度，如不符合要求时，应进行处理。绑扎前先整理调直下层伸出的搭接筋，并将锈蚀、水泥砂浆等污垢清除洁净。 2.2.6 根据标高检查下层伸出搭接筋处的混凝土表面标高（柱顶、墙顶）是否符合图纸要求，如有松散不实之处，要剔除并清理洁净。 2.2.7 模板安装完并办理预检，将模板内杂物清理洁净。 2.2.8 按要求搭好脚手架。 2.2.9 根据设计图纸及工艺标准要求，向班组进行技术交底。操作工艺 3.1 绑柱子钢筋： 3.1.1 工艺流程：套柱箍筋 → 搭接绑扎竖向受力筋 → 画箍筋间距线 → 绑箍筋 3.1.2 套柱箍筋：按图纸要求间距，计算好每根柱箍筋数量，先将箍筋套在下层伸出的搭接筋上，然后立柱子钢筋，在搭接长度内，绑扣不少于3 个，绑扣要向柱中心。假如柱子主筋采纳光圆钢筋搭接时，角部弯钩应与模板成 45°，中间钢筋的弯钩应与模板成 90°角。 3.1.3 搭接绑扎竖向受力筋：柱子主筋立起之后，绑扎接头的搭接长度应符合设计要求，如设计无要求时，应按表 4-10 采纳。 受拉钢筋绑扎接头的搭接长度 表 4-10混 凝 土 强 度 等 级 C20 C25 C30 1 Ⅰ 级钢筋 35d 30d 25d 2 Ⅱ 级钢筋 (...
