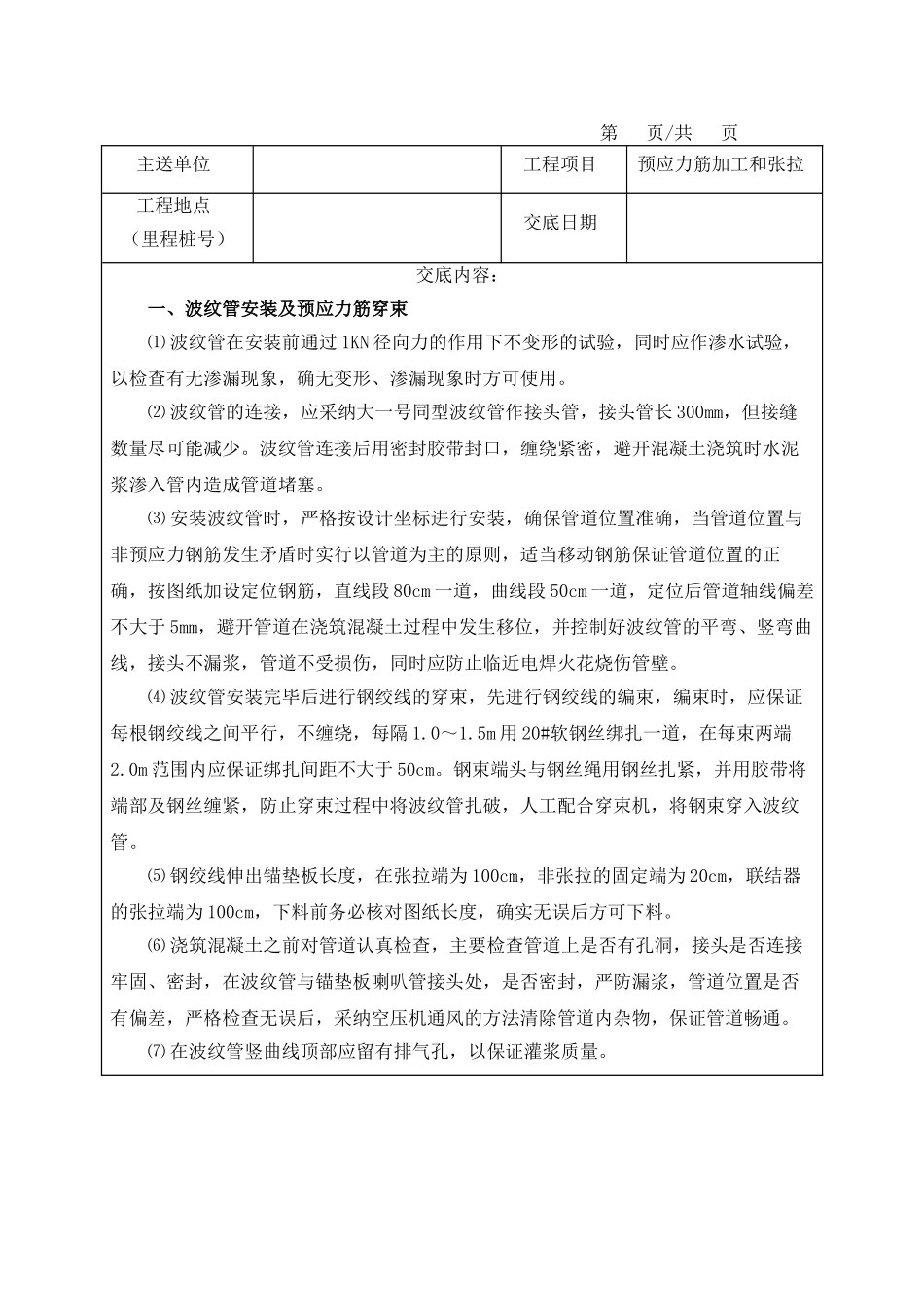

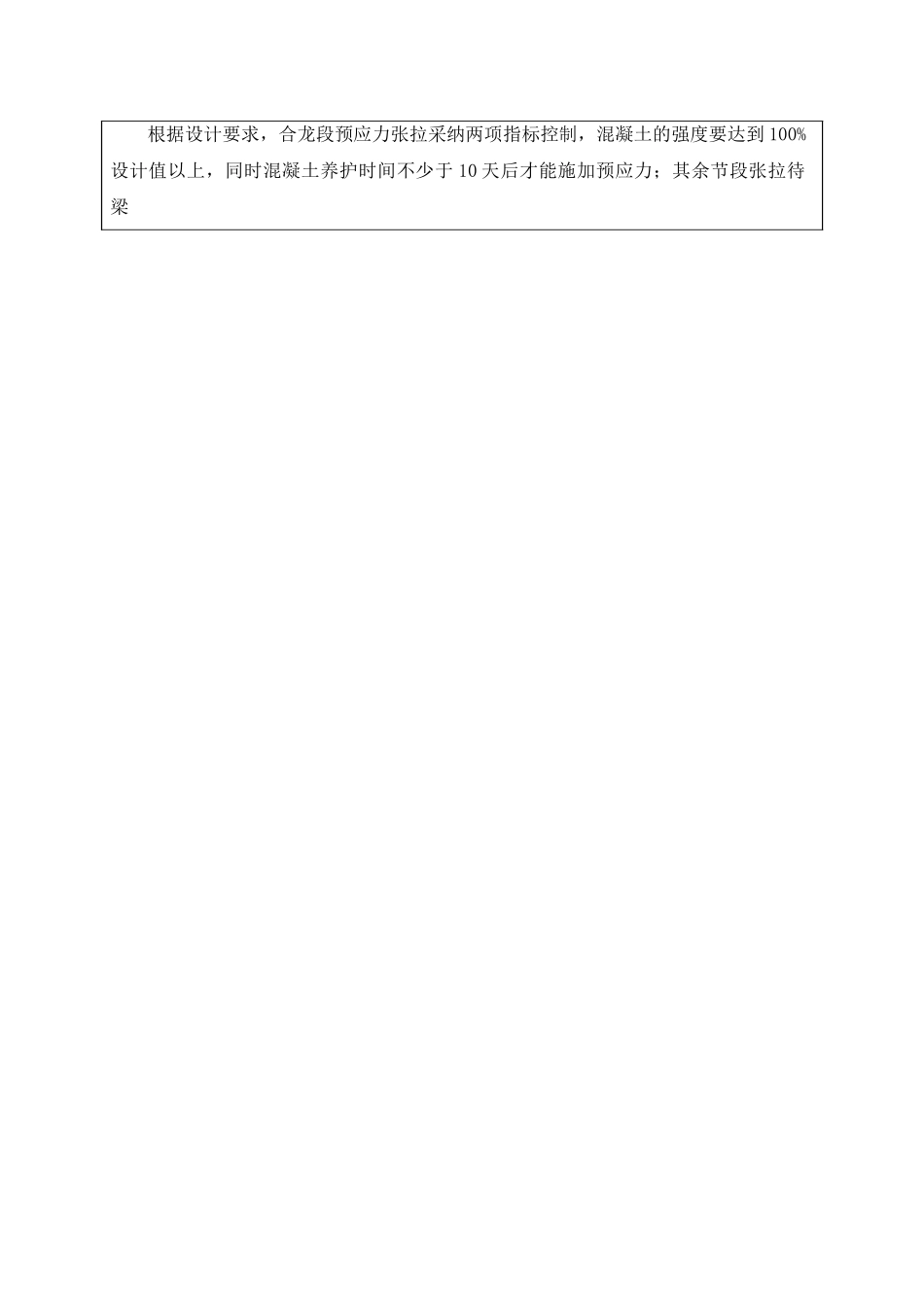

第 页/共 页主送单位工程项目预应力筋加工和张拉工程地点 （里程桩号）交底日期交底内容：一、波纹管安装及预应力筋穿束⑴ 波纹管在安装前通过 1KN 径向力的作用下不变形的试验，同时应作渗水试验，以检查有无渗漏现象，确无变形、渗漏现象时方可使用。⑵ 波纹管的连接，应采纳大一号同型波纹管作接头管，接头管长 300mm，但接缝数量尽可能减少。波纹管连接后用密封胶带封口，缠绕紧密，避开混凝土浇筑时水泥浆渗入管内造成管道堵塞。⑶ 安装波纹管时，严格按设计坐标进行安装，确保管道位置准确，当管道位置与非预应力钢筋发生矛盾时实行以管道为主的原则，适当移动钢筋保证管道位置的正确，按图纸加设定位钢筋，直线段 80cm 一道，曲线段 50cm 一道，定位后管道轴线偏差不大于 5mm，避开管道在浇筑混凝土过程中发生移位，并控制好波纹管的平弯、竖弯曲线，接头不漏浆，管道不受损伤，同时应防止临近电焊火花烧伤管壁。⑷ 波纹管安装完毕后进行钢绞线的穿束，先进行钢绞线的编束，编束时，应保证每根钢绞线之间平行，不缠绕，每隔 1.0～1.5m 用 20#软钢丝绑扎一道，在每束两端2.0m 范围内应保证绑扎间距不大于 50cm。钢束端头与钢丝绳用钢丝扎紧，并用胶带将端部及钢丝缠紧，防止穿束过程中将波纹管扎破，人工配合穿束机，将钢束穿入波纹管。⑸ 钢绞线伸出锚垫板长度，在张拉端为 100cm，非张拉的固定端为 20cm，联结器的张拉端为 100cm，下料前务必核对图纸长度，确实无误后方可下料。⑹ 浇筑混凝土之前对管道认真检查，主要检查管道上是否有孔洞，接头是否连接牢固、密封，在波纹管与锚垫板喇叭管接头处，是否密封，严防漏浆，管道位置是否有偏差，严格检查无误后，采纳空压机通风的方法清除管道内杂物，保证管道畅通。⑺ 在波纹管竖曲线顶部应留有排气孔，以保证灌浆质量。二、钢绞线张拉（1）按设计图纸的要求，张拉控制采纳张拉应力和伸长值双控，以应力控制为主，以伸长值进行校核，当实际伸长值与理论伸长值差超过±6％时，应停止张拉，等查明原因并实行措施后再进行施工。（2）张拉前须用千斤顶抽拉两端张拉的钢绞线，一是用来检查波纹管有无进浆，若进浆则可将管道疏通；二是将钢绞线两端位置进行矫正，避开钢绞线在波纹管内缠绕成麻花，使每根钢绞线均匀受力。（3）实际伸长值的量测，预应力筋张拉前，应先调整到初应力 σ0（一般取控制应力的 10%），伸长值应从初应力时开始量测。实际伸长值除张拉时量测...
