现浇箱梁施工质量监理实施细则

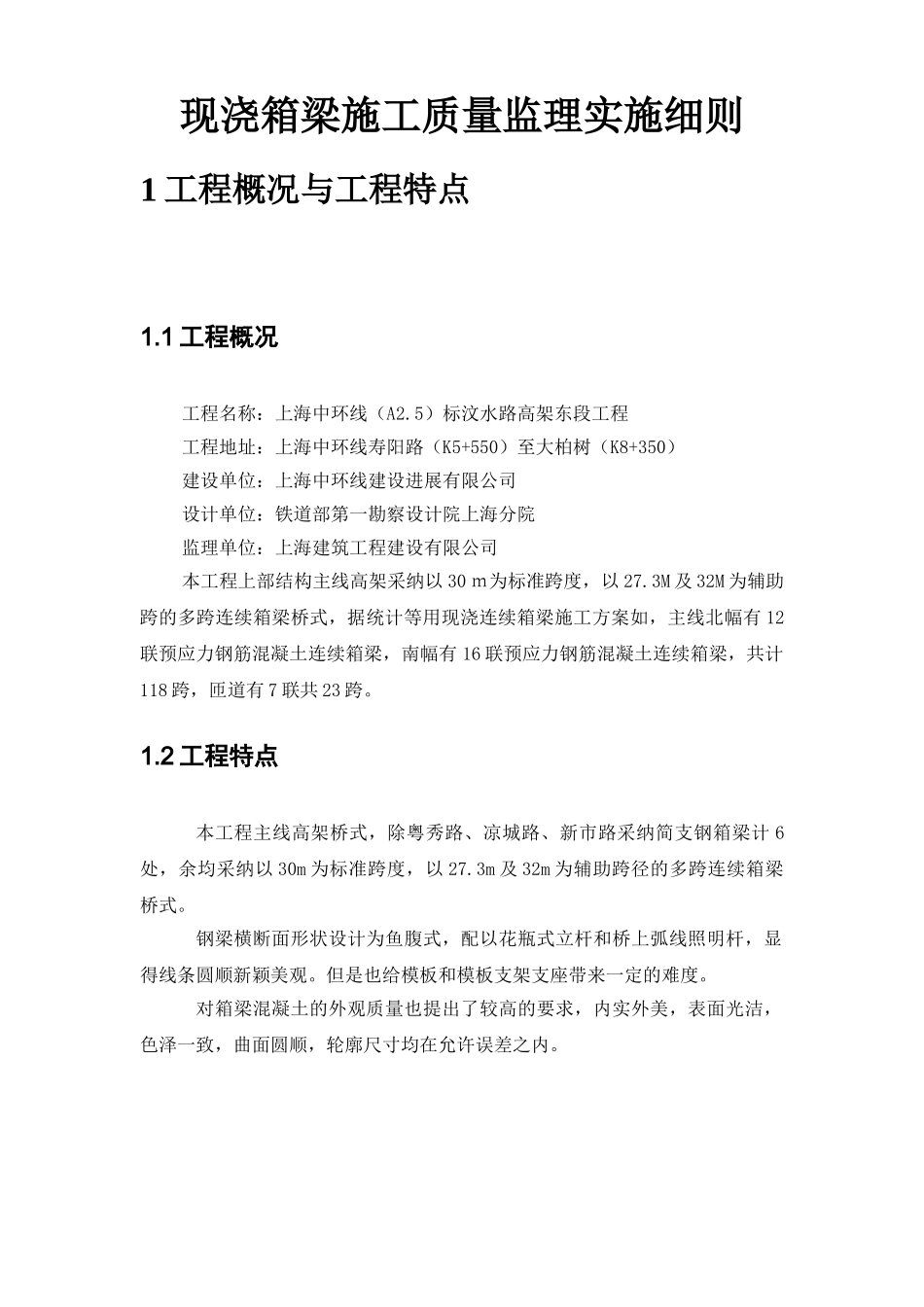

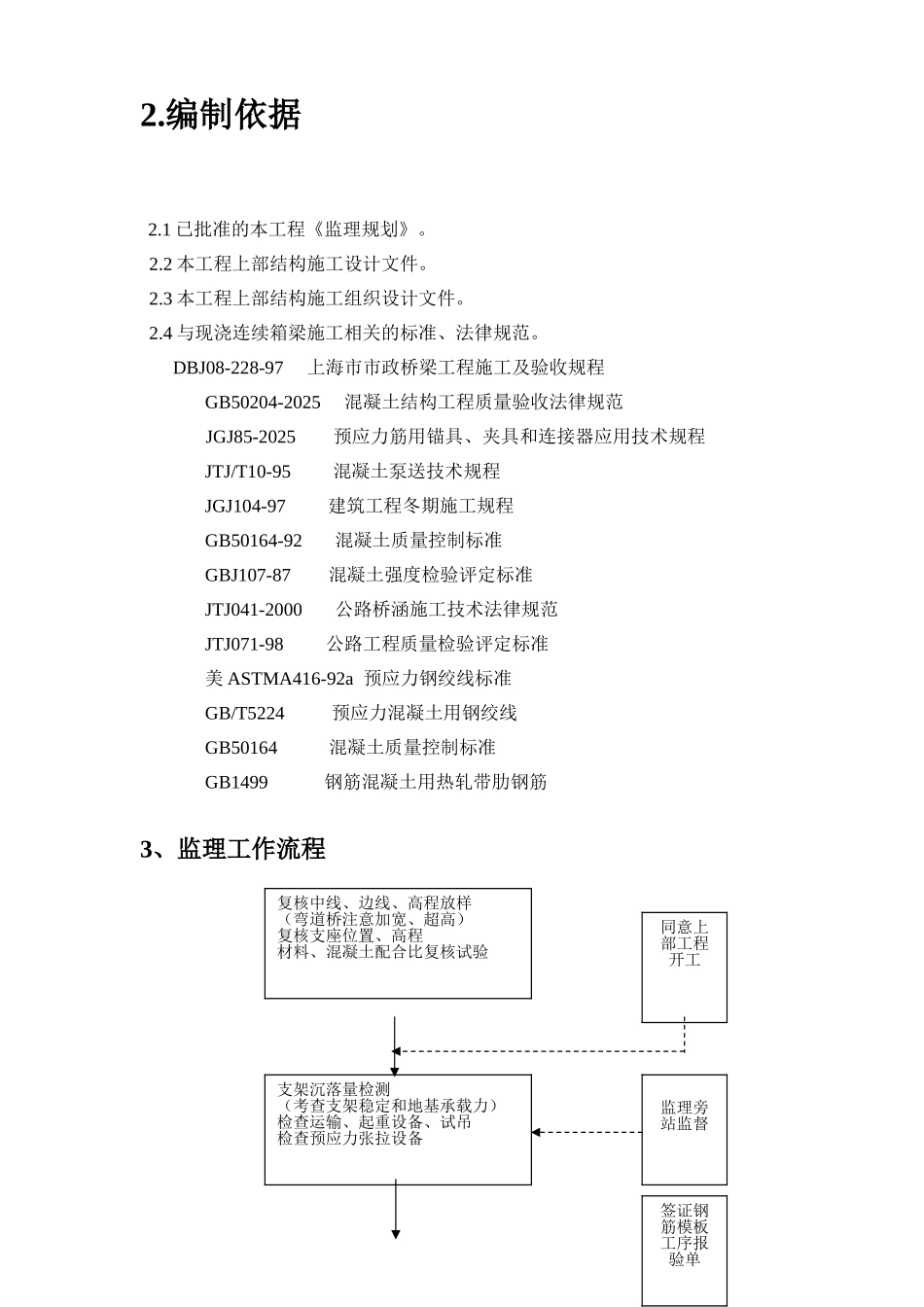

现浇箱梁施工质量监理实施细则1 工程概况与工程特点1.1 工程概况工程名称：上海中环线（A2.5）标汶水路高架东段工程工程地址：上海中环线寿阳路（K5+550）至大柏树（K8+350）建设单位：上海中环线建设进展有限公司设计单位：铁道部第一勘察设计院上海分院监理单位：上海建筑工程建设有限公司本工程上部结构主线高架采纳以 30 ｍ为标准跨度，以 27.3M 及 32M 为辅助跨的多跨连续箱梁桥式，据统计等用现浇连续箱梁施工方案如，主线北幅有 12联预应力钢筋混凝土连续箱梁，南幅有 16 联预应力钢筋混凝土连续箱梁，共计118 跨，匝道有 7 联共 23 跨。1.2 工程特点本工程主线高架桥式，除粤秀路、凉城路、新市路采纳简支钢箱梁计 6处，余均采纳以 30m 为标准跨度，以 27.3m 及 32m 为辅助跨径的多跨连续箱梁桥式。钢梁横断面形状设计为鱼腹式，配以花瓶式立杆和桥上弧线照明杆，显得线条圆顺新颖美观。但是也给模板和模板支架支座带来一定的难度。对箱梁混凝土的外观质量也提出了较高的要求，内实外美，表面光洁，色泽一致，曲面圆顺，轮廓尺寸均在允许误差之内。2.编制依据 2.1 已批准的本工程《监理规划》。 2.2 本工程上部结构施工设计文件。 2.3 本工程上部结构施工组织设计文件。 2.4 与现浇连续箱梁施工相关的标准、法律规范。 DBJ08-228-97 上海市市政桥梁工程施工及验收规程GB50204-2025 混凝土结构工程质量验收法律规范JGJ85-2025 预应力筋用锚具、夹具和连接器应用技术规程JTJ/T10-95 混凝土泵送技术规程JGJ104-97 建筑工程冬期施工规程GB50164-92 混凝土质量控制标准GBJ107-87 混凝土强度检验评定标准JTJ041-2000 公路桥涵施工技术法律规范JTJ071-98 公路工程质量检验评定标准美 ASTMA416-92a 预应力钢绞线标准GB/T5224 预应力混凝土用钢绞线GB50164 混凝土质量控制标准GB1499 钢筋混凝土用热轧带肋钢筋3、监理工作流程复核中线、边线、高程放样（弯道桥注意加宽、超高）复核支座位置、高程材料、混凝土配合比复核试验同意上部工程开工支架沉落量检测（考查支架稳定和地基承载力）检查运输、起重设备、试吊检查预应力张拉设备监理旁站监督签证钢筋模板工序报验单4.监理目标 4.1 为保证梁体混凝土表面平整度，先把好模板检查关，检查标准见下表：检测项目制作（mm）安装（mm）木模钢模相邻两板表面高低差1—2表面最大不平（以 2m 直尺检查）315标高±10内部尺寸+5，-0轴线偏位+104.2 外预...
