电力变压器的工作原理和接线方法

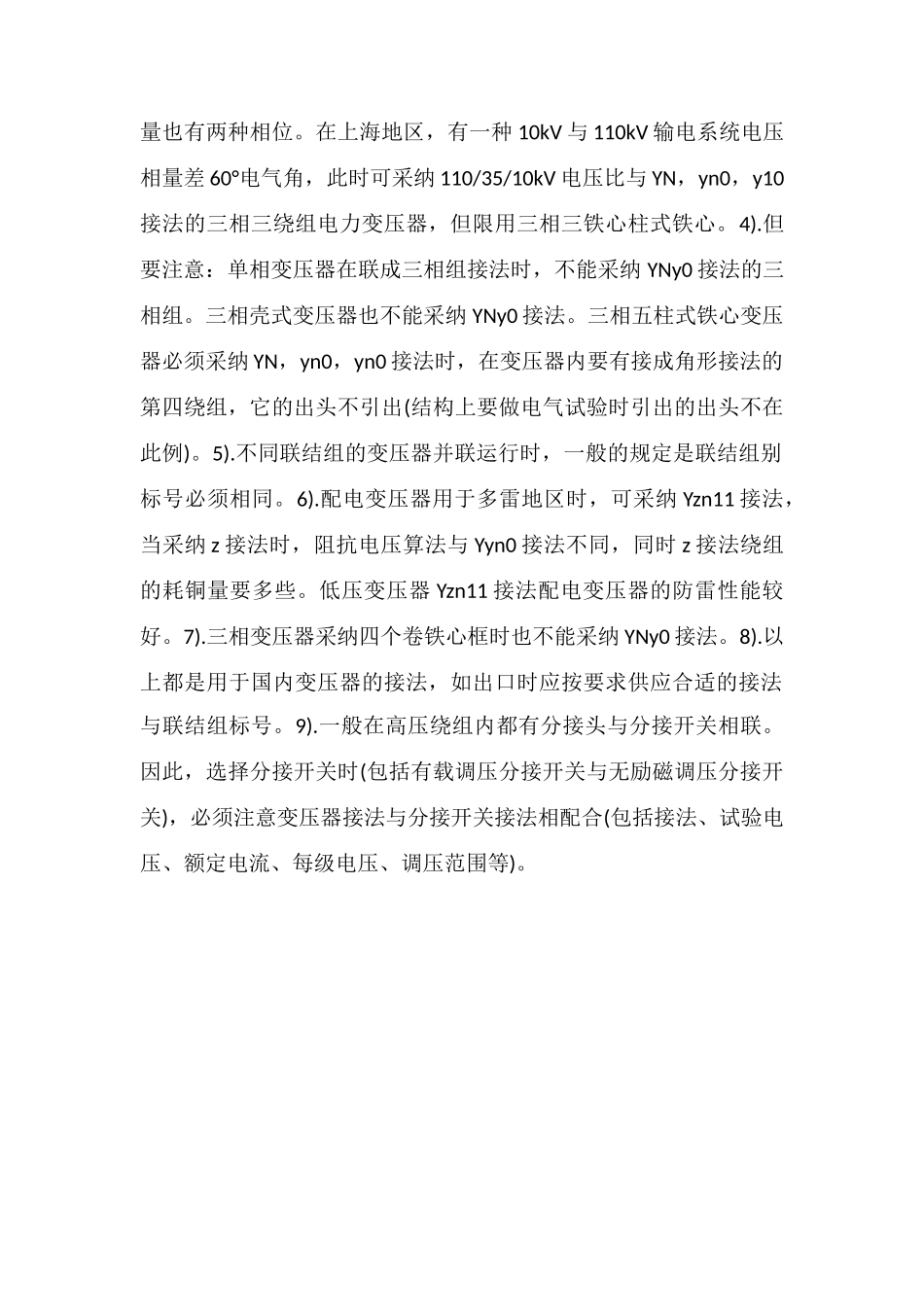

电力变压器的工作原理和接线方法用于国内变压器的高压绕组一般联成 Y 接法，中压绕组与低压绕组的接法要视系统情况而决定。所谓系统情况就是指高压输电系统的电压相量与中压或低压输电系统的电压相量间关系。如低压系配电系统，则可根据标准规定决定。高压绕组常联成 Y 接法是由于相电压可等于线电压的 57.7%，沟通变压器每匝电压可低些。1).国内的 500、330、220 与 110kV 的输电系统的电压相量都是同相位的，所以，对下列电压比的三相三绕组或三相自耦变压器，高压与中压绕组都要用星形接法。当三相三铁心柱铁心结构时，低压绕组也可采纳星形接法或角形接法，它决定于低压输电系统的电压相量是与中 压 及 高 压 输 电 系 统 电 压 相 量 为 同 相 位 或 滞 后 30° 电 气 角 。500/220/LVkV─YN ， yn0 ， yn0 或 YN ， yn0 ， d11220/110/LVkV─YN，yn0，yn0 或 YN，yn0，d11330/220/LVkV─YN，yn0，yn0或 YN，yn0，d11330/110/LVkV─YN，yn0，yn0 或 YN，yn0，d112).国内 60 与 35kV 的输电系统电压有二种不同相位角。如 220/60kV 变压器采纳 YNd11 接法，与 220/69/10kV 变压器用 YN，yn0，d11 接法这二个 60kV 输电系统相差 30°电气角。当 220/110/35kV 变压器采纳YN，yn0，d11 接法，110/35/10kV 变压器采纳 YN，yn0，d11 接法，以上两个 35kV 输电系统电压相量也差 30°电气角。所以，决定 60 与35kV 级绕组的接法时要慎重，接法必须符合输电系统电压相量的要求。根据电压相量的相对关系决定 60 与 35kV 级绕组的接法。否则，即使容量对，电压比也对，变压器也无法使用，接法不对，变压器无法与输电系统并网。3).国内 10、6、3 与 0.4kV 输电与配电系统相量也有两种相位。在上海地区，有一种 10kV 与 110kV 输电系统电压相量差 60°电气角，此时可采纳 110/35/10kV 电压比与 YN，yn0，y10接法的三相三绕组电力变压器，但限用三相三铁心柱式铁心。4).但要注意：单相变压器在联成三相组接法时，不能采纳 YNy0 接法的三相组。三相壳式变压器也不能采纳 YNy0 接法。三相五柱式铁心变压器必须采纳 YN，yn0，yn0 接法时，在变压器内要有接成角形接法的第四绕组，它的出头不引出(结构上要做电气试验时引出的出头不在此例)。5).不同联结组的变压器并联运行时，一般的规定是联结组别标号必须相同。6).配电变压器用于多雷地区时，可采纳 Yzn11...
