电力电子技术习题与答案

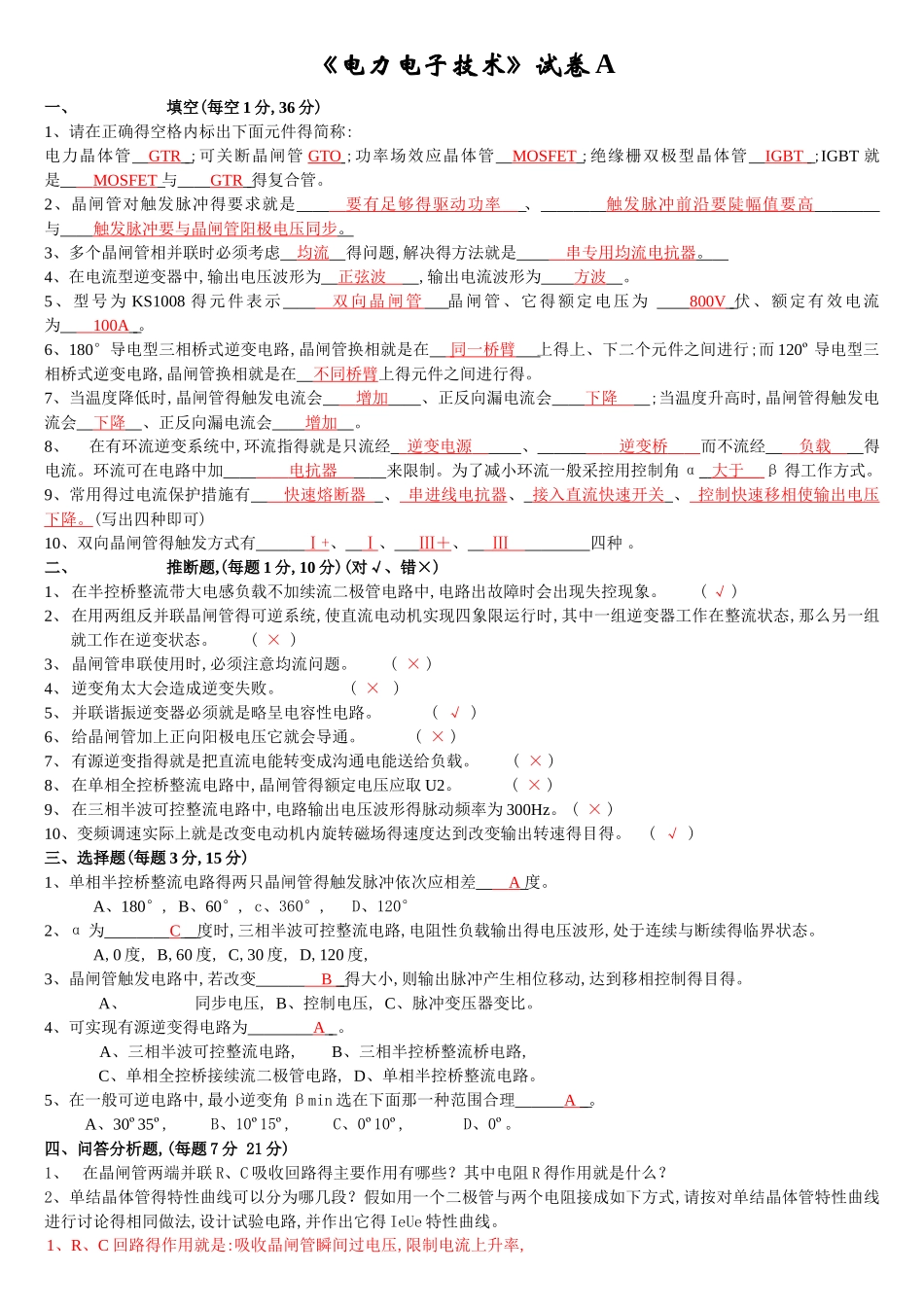

《电力电子技术》试卷 A一、 填空(每空 1 分,36 分)1、请在正确得空格内标出下面元件得简称:电力晶体管 GTR ;可关断晶闸管 GTO ;功率场效应晶体管 MOSFET ;绝缘栅双极型晶体管 IGBT ;IGBT 就是 MOSFET 与 GTR 得复合管。2、晶闸管对触发脉冲得要求就是 要有足够得驱动功率 、 触发脉冲前沿要陡幅值要高 与 触发脉冲要与晶闸管阳极电压同步 。 3、多个晶闸管相并联时必须考虑 均流 得问题,解决得方法就是 串专用均流电抗器 。 4、在电流型逆变器中,输出电压波形为 正弦波 ,输出电流波形为 方波 。5、型号为 KS1008 得元件表示 双向晶闸管 晶闸管、它得额定电压为 800V 伏、额定有效电流为 100A 。6、180°导电型三相桥式逆变电路,晶闸管换相就是在 同一桥臂 上得上、下二个元件之间进行;而 120º 导电型三相桥式逆变电路,晶闸管换相就是在 不同桥臂 上得元件之间进行得。7、当温度降低时,晶闸管得触发电流会 增加 、正反向漏电流会 下降 ;当温度升高时,晶闸管得触发电流会 下降 、正反向漏电流会 增加 。8、 在有环流逆变系统中,环流指得就是只流经 逆变电源 、 逆变桥 而不流经 负载 得电流。环流可在电路中加 电抗器 来限制。为了减小环流一般采控用控制角 α 大于 β 得工作方式。9、常用得过电流保护措施有 快速熔断器 、 串进线电抗器、 接入直流快速开关 、 控制快速移相使输出电压下降。(写出四种即可)10、双向晶闸管得触发方式有 Ⅰ + 、 Ⅰ 、 Ⅲ＋ 、 Ⅲ 四种 。二、 推断题,(每题 1 分,10 分)(对√、错×)1、 在半控桥整流带大电感负载不加续流二极管电路中,电路出故障时会出现失控现象。 ( √ )2、 在用两组反并联晶闸管得可逆系统,使直流电动机实现四象限运行时,其中一组逆变器工作在整流状态,那么另一组就工作在逆变状态。 ( × )3、 晶闸管串联使用时,必须注意均流问题。 ( × )4、 逆变角太大会造成逆变失败。 ( × )5、 并联谐振逆变器必须就是略呈电容性电路。 ( √ )6、 给晶闸管加上正向阳极电压它就会导通。 ( × )7、 有源逆变指得就是把直流电能转变成沟通电能送给负载。 ( × )8、 在单相全控桥整流电路中,晶闸管得额定电压应取 U2。 ( × )9、 在三相半波可控整流电路中,电路输出电压波形得脉动频率为 300Hz。 ( × )10、变频调速实际上就是改变电动机内旋转磁场得速度达到改变输出转速...
