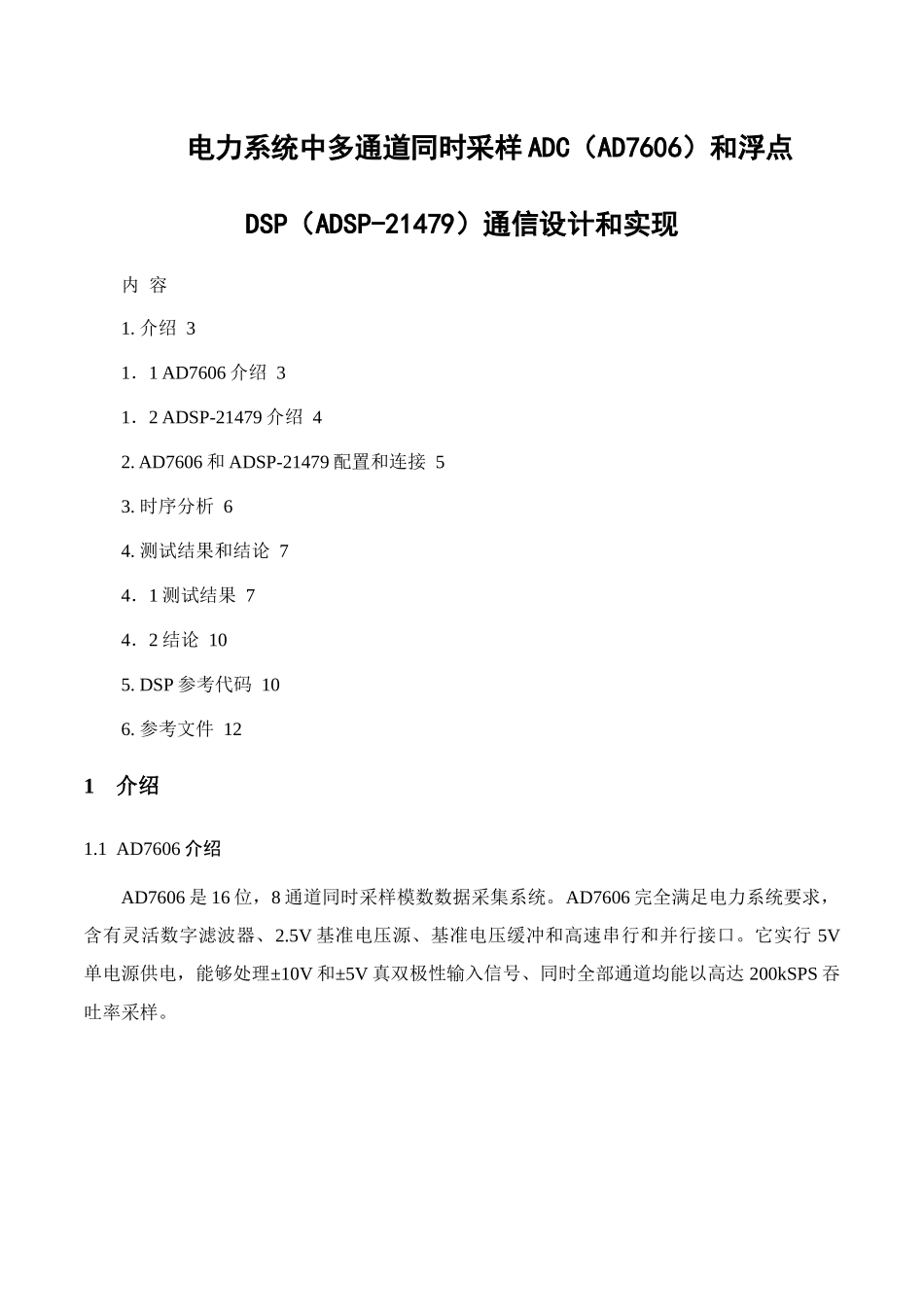

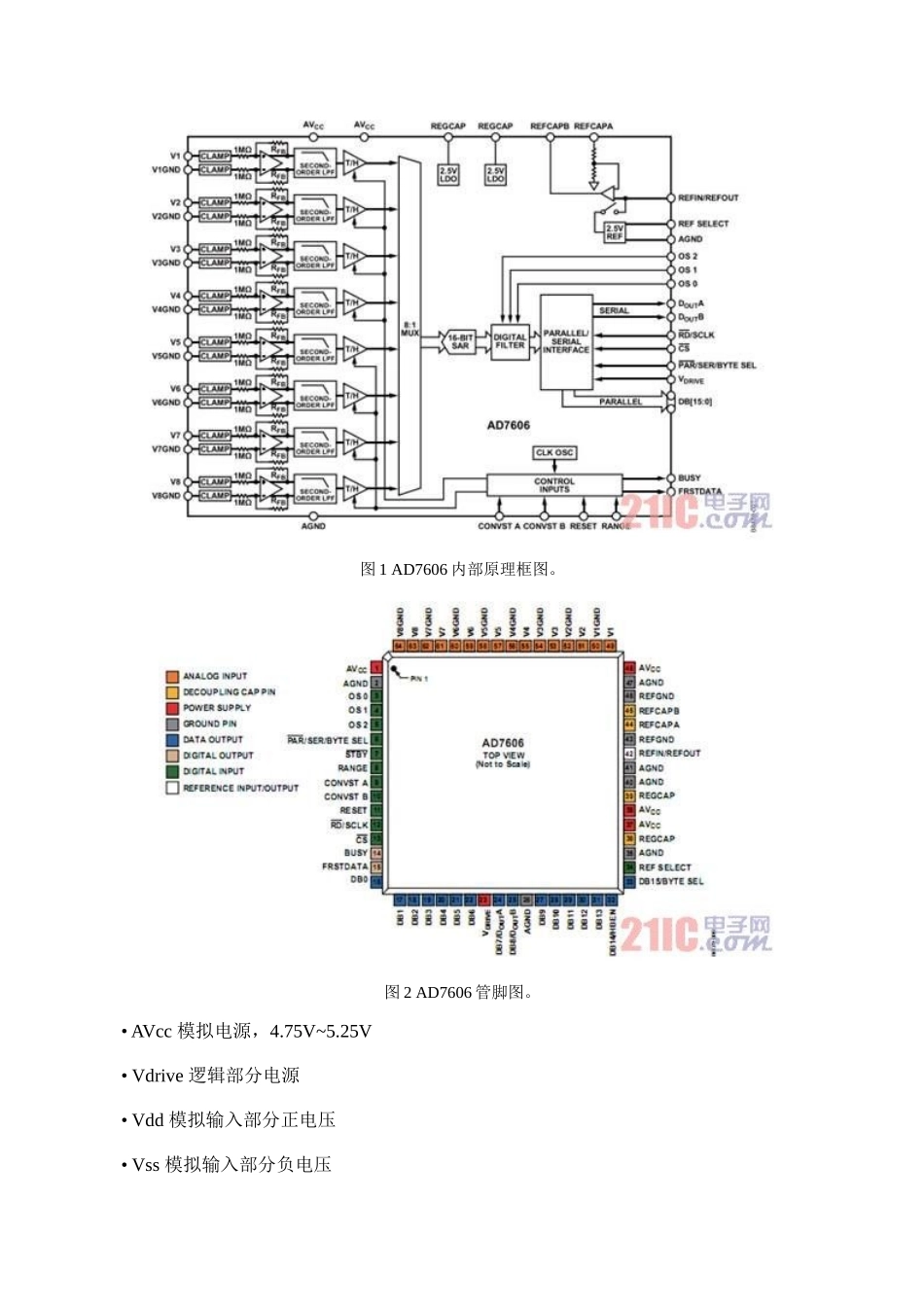

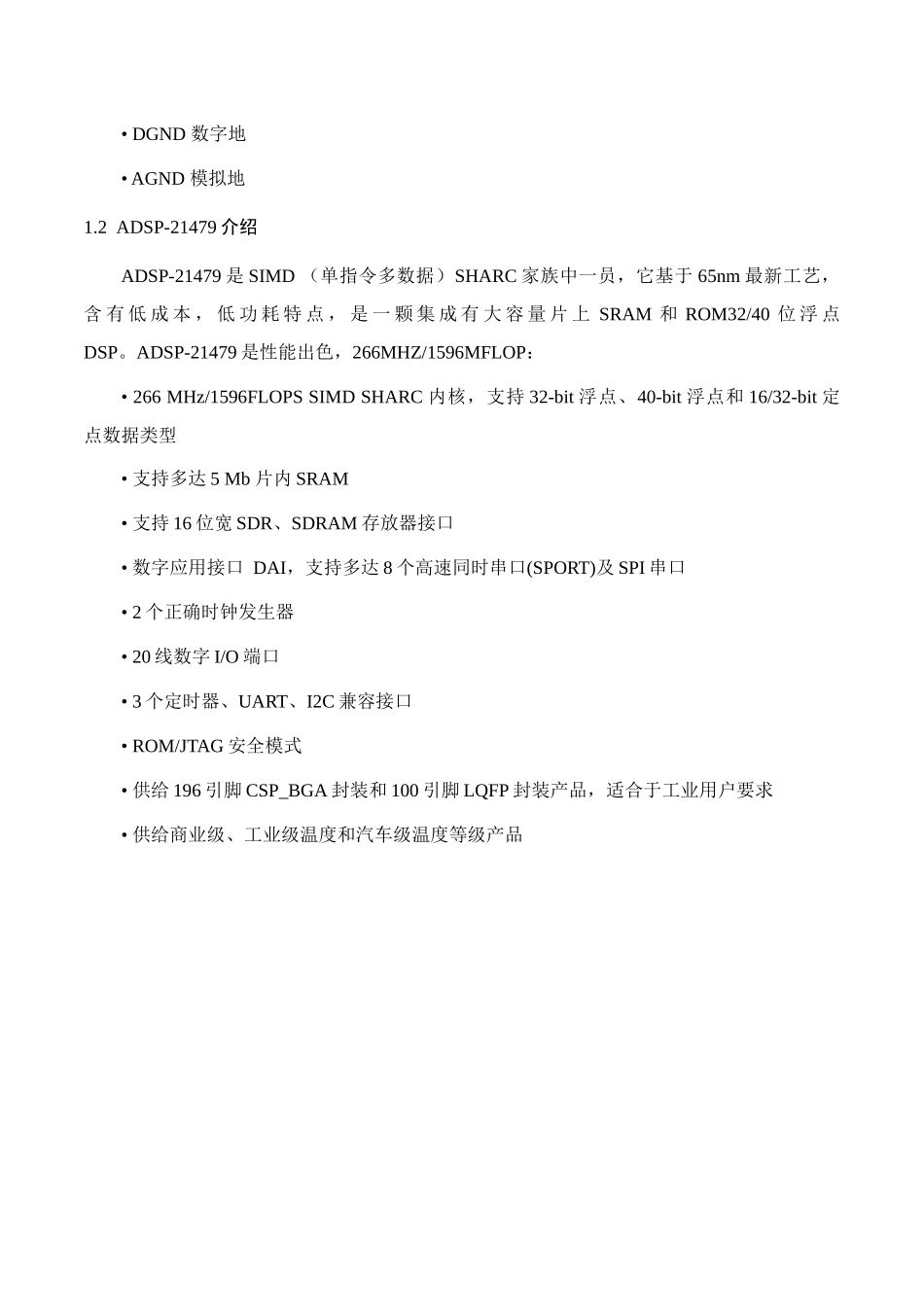

电力系统中多通道同时采样 ADC（AD7606）和浮点DSP（ADSP-21479）通信设计和实现内 容1. 介绍 31．1 AD7606 介绍 31．2 ADSP-21479 介绍 42. AD7606 和 ADSP-21479 配置和连接 53. 时序分析 64. 测试结果和结论 74．1 测试结果 74．2 结论 105. DSP 参考代码 106. 参考文件 121介绍1.1 AD7606 介绍AD7606 是 16 位，8 通道同时采样模数数据采集系统。AD7606 完全满足电力系统要求，含有灵活数字滤波器、2.5V 基准电压源、基准电压缓冲和高速串行和并行接口。它实行 5V单电源供电，能够处理±10V 和±5V 真双极性输入信号、同时全部通道均能以高达 200kSPS 吞吐率采样。图 1 AD7606 内部原理框图。图 2 AD7606 管脚图。• AVcc 模拟电源，4.75V~5.25V• Vdrive 逻辑部分电源• Vdd 模拟输入部分正电压• Vss 模拟输入部分负电压• DGND 数字地• AGND 模拟地1.2 ADSP-21479 介绍ADSP-21479 是 SIMD （单指令多数据）SHARC 家族中一员，它基于 65nm 最新工艺，含 有 低 成 本 ， 低 功 耗 特 点 ， 是 一 颗 集 成 有 大 容 量 片 上 SRAM 和 ROM32/40 位 浮 点DSP。ADSP-21479 是性能出色，266MHZ/1596MFLOP：• 266 MHz/1596FLOPS SIMD SHARC 内核，支持 32-bit 浮点、40-bit 浮点和 16/32-bit 定点数据类型• 支持多达 5 Mb 片内 SRAM• 支持 16 位宽 SDR、SDRAM 存放器接口• 数字应用接口 DAI，支持多达 8 个高速同时串口(SPORT)及 SPI 串口• 2 个正确时钟发生器• 20 线数字 I/O 端口• 3 个定时器、UART、I2C 兼容接口• ROM/JTAG 安全模式• 供给 196 引脚 CSP_BGA 封装和 100 引脚 LQFP 封装产品，适合于工业用户要求• 供给商业级、工业级温度和汽车级温度等级产品图 3 ADSP-21479 内部原理框图。2AD7606 和 ADSP-21479 配置和连接AD7606 芯片供电实行单 5V 供电，见图 4 所表示：图 4。AD7606 供电示意图。AD7606 实行硬件配置方法，具体配置以下：1) 设置 RANGE=0 时，模拟输入范围是±5Vref。2) 设置/PAR /SER/BYTE SEL 为高电平，选择使用串行模式。3) CONVSTA, CONVSTB ,使用同源激励。4) 设置 REF SELECT=0 ,使用外部参考电压SHARC ADSP-21479 SRU 设置：SPORT0_SCLK DAIP 1SPORT0_FS DAIP 4SPORT0_DA DAIP 5FLAG4 DPI_P...
