电力系统分析基础作业081013

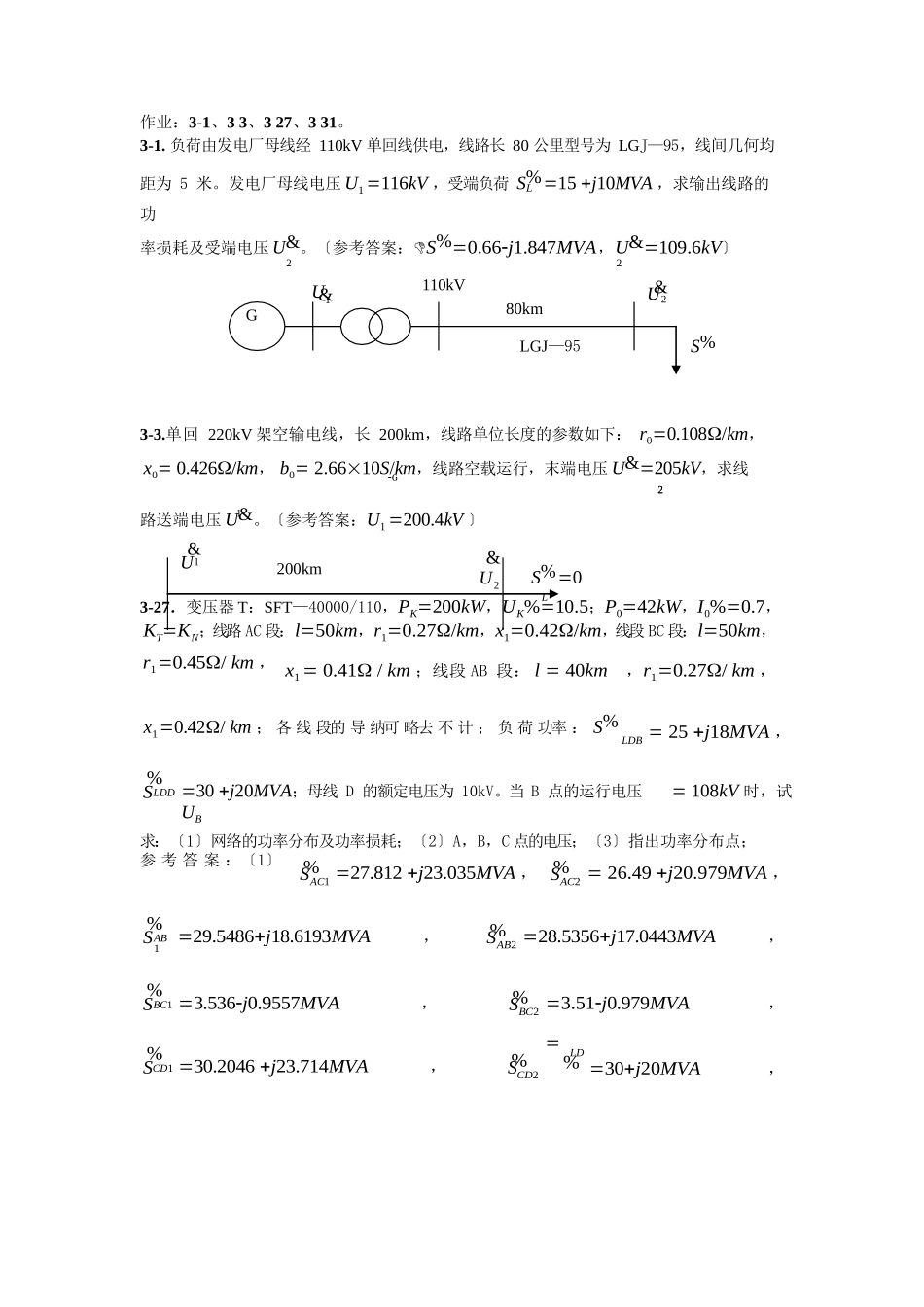

LU1LLDB2LD2作业：3-1、3 3、3 27、3 31。3-1. 负荷由发电厂母线经 110kV 单回线供电，线路长 80 公里型号为 LGJ—95，线间几何均距为 5 米。发电厂母线电压 U1 116kV ，受端负荷 S% 15 j10MVA ，求输出线路的功率损耗及受端电压 U&。〔参考答案：S%0.66j1.847MVA，U&109.6kV〕2&110kV1G2&80km2LGJ—95S%3-3.单回 220kV 架空输电线，长 200km，线路单位长度的参数如下： r00.108/km，x0 0.426/km， b0 2.6610S/km，线路空载运行，末端电压 U&205kV，求线6路送端电压 U&。〔参考答案：U1 200.4kV 〕&1200km&S% 03-27．变压器 T：SFT—40000/110，PK200kW，UK%10.5；P042kW，I0%0.7，KTKN；线路 AC 段：l50km，r10.27/km，x10.42/km，线段 BC 段：l50km，r1 0.45/ km ， x1  0.41 / km ；线段 AB 段： l  40km，r1 0.27/ km ，x1 0.42/ km ； 各 线 段的 导 纳可 略去 不 计 ； 负 荷 功率 ： S% 25 j18MVA ，%LDD 30 j20MVA；母线 D 的额定电压为 10kV。当 B 点的运行电压UB 108kV 时，试求：〔1〕网络的功率分布及功率损耗；〔2〕A，B，C 点的电压；〔3〕指出功率分布点；参 考 答 案 ：〔1〕%AC1 27.812 j23.035MVA ，%AC2  26.49 j20.979MVA ，%AB129.5486j18.6193MVA，%AB2 28.5356j17.0443MVA，%BC1 3.536j0.9557MVA，%BC2 3.51j0.979MVA，%CD1 30.2046 j23.714MVA，%CD2% 30j20MVA，UUUSSSSSSSSS STT1T GB%LAB 1.013j1.575MVA，%LAC 1.322j2.056MVA，%LBC 0.0256j0.0233MVA，S%  0.2046 j3.714MVA，〔2〕UA  115.42kV ，UB  108.55kV ，UD  10.1kV〔3〕有功分点为 C；无功分点位 BDAC%LDD%LDB3-31 两台型号相同的降压变压器并联运行。每台容量为 5.6MVA ， 额定变比为35/10.5kV，归算到 35kV 侧的阻抗为 2.22+j16.4 ，10kV 侧的总负荷为 8.5+j5.27MVA。不计变压器内部损耗，试计算：〔1〕两台变压器变比相同时，各变压器输出的功率；〔2〕变压器 T-1 工作在+2.5%抽头，变压器 T-2 工作在-2.5%抽头，各变压器的输出功率此时有问题吗？〔3〕假设两台变压器均可带负荷调压，试作出两台变压器都调整变比，且调整量超过 5%的操作步骤。参考答案：〔1...
