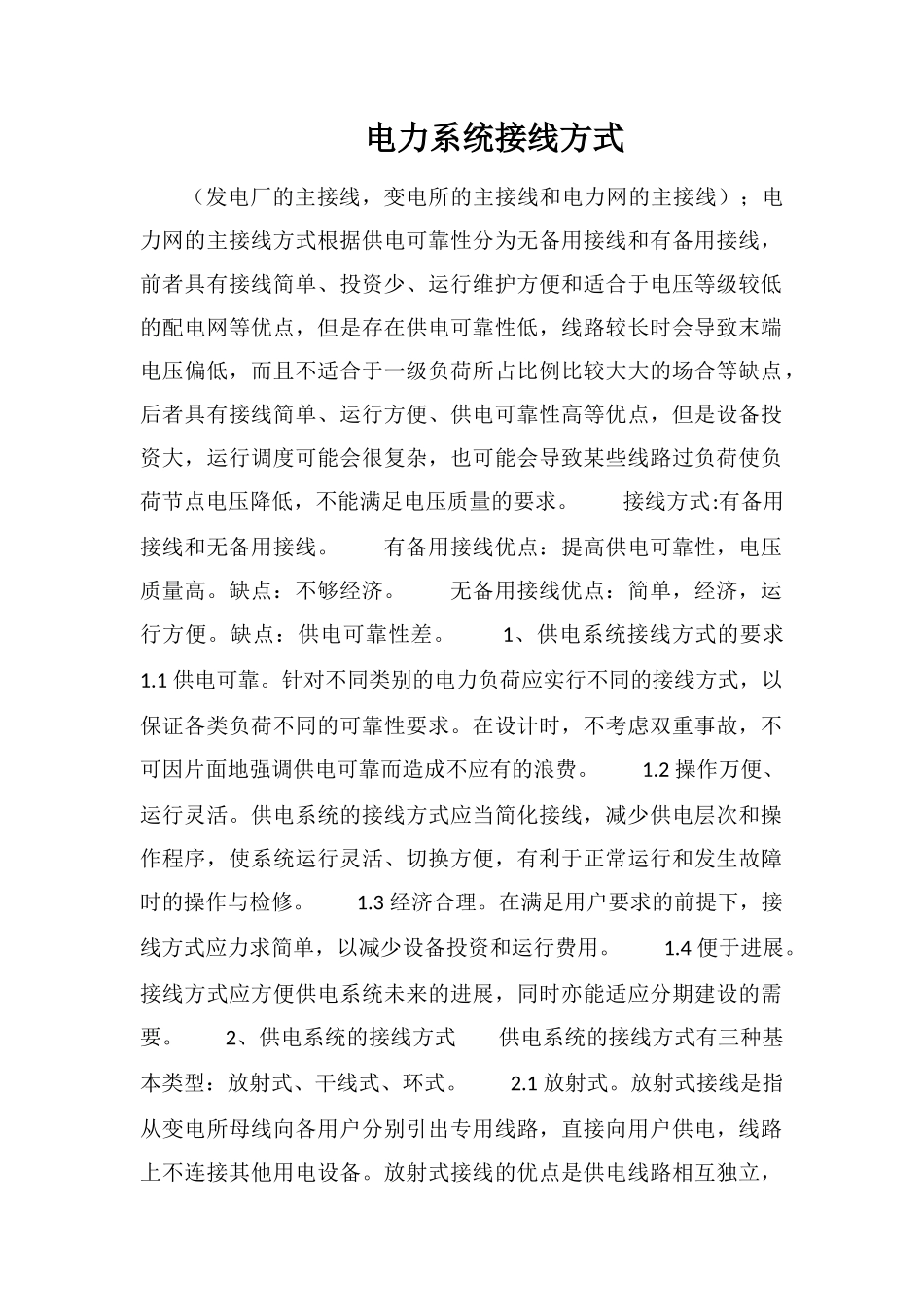

电力系统接线方式

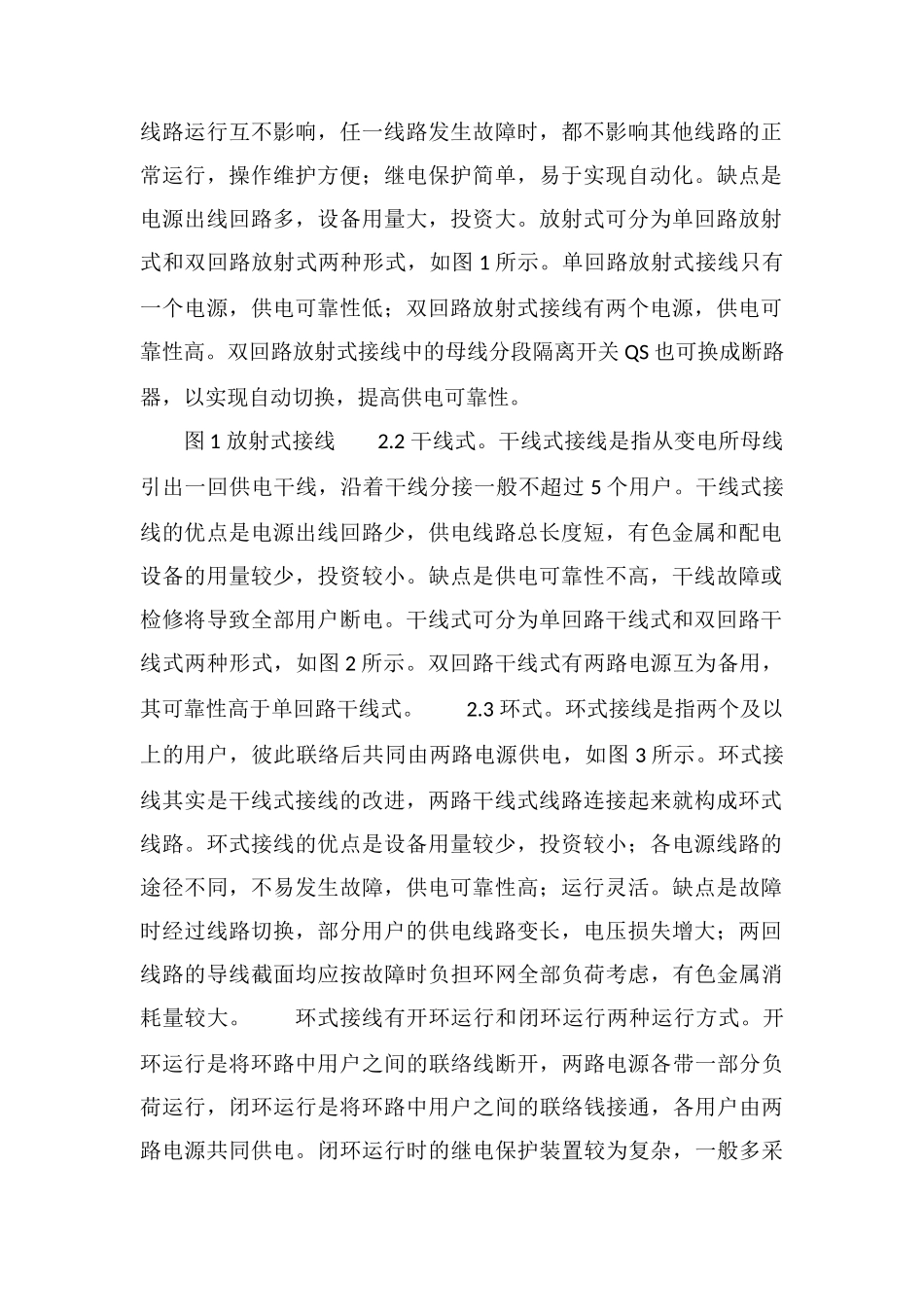

电力系统接线方式（发电厂的主接线，变电所的主接线和电力网的主接线）；电力网的主接线方式根据供电可靠性分为无备用接线和有备用接线，前者具有接线简单、投资少、运行维护方便和适合于电压等级较低的配电网等优点，但是存在供电可靠性低，线路较长时会导致末端电压偏低，而且不适合于一级负荷所占比例比较大大的场合等缺点，后者具有接线简单、运行方便、供电可靠性高等优点，但是设备投资大，运行调度可能会很复杂，也可能会导致某些线路过负荷使负荷节点电压降低，不能满足电压质量的要求。 接线方式:有备用接线和无备用接线。 有备用接线优点：提高供电可靠性，电压质量高。缺点：不够经济。 无备用接线优点：简单，经济，运行方便。缺点：供电可靠性差。 1、供电系统接线方式的要求 1.1 供电可靠。针对不同类别的电力负荷应实行不同的接线方式，以保证各类负荷不同的可靠性要求。在设计时，不考虑双重事故，不可因片面地强调供电可靠而造成不应有的浪费。 1.2 操作万便、运行灵活。供电系统的接线方式应当简化接线，减少供电层次和操作程序，使系统运行灵活、切换方便，有利于正常运行和发生故障时的操作与检修。 1.3 经济合理。在满足用户要求的前提下，接线方式应力求简单，以减少设备投资和运行费用。 1.4 便于进展。接线方式应方便供电系统未来的进展，同时亦能适应分期建设的需要。 2、供电系统的接线方式 供电系统的接线方式有三种基本类型：放射式、干线式、环式。 2.1 放射式。放射式接线是指从变电所母线向各用户分别引出专用线路，直接向用户供电，线路上不连接其他用电设备。放射式接线的优点是供电线路相互独立，线路运行互不影响，任一线路发生故障时，都不影响其他线路的正常运行，操作维护方便；继电保护简单，易于实现自动化。缺点是电源出线回路多，设备用量大，投资大。放射式可分为单回路放射式和双回路放射式两种形式，如图 1 所示。单回路放射式接线只有一个电源，供电可靠性低；双回路放射式接线有两个电源，供电可靠性高。双回路放射式接线中的母线分段隔离开关 QS 也可换成断路器，以实现自动切换，提高供电可靠性。图 1 放射式接线 2.2 干线式。干线式接线是指从变电所母线引出一回供电干线，沿着干线分接一般不超过 5 个用户。干线式接线的优点是电源出线回路少，供电线路总长度短，有色金属和配电设备的用量较少，投资较小。缺点是供电可靠性不高，干线故障或检修将导致全部用户断电...
