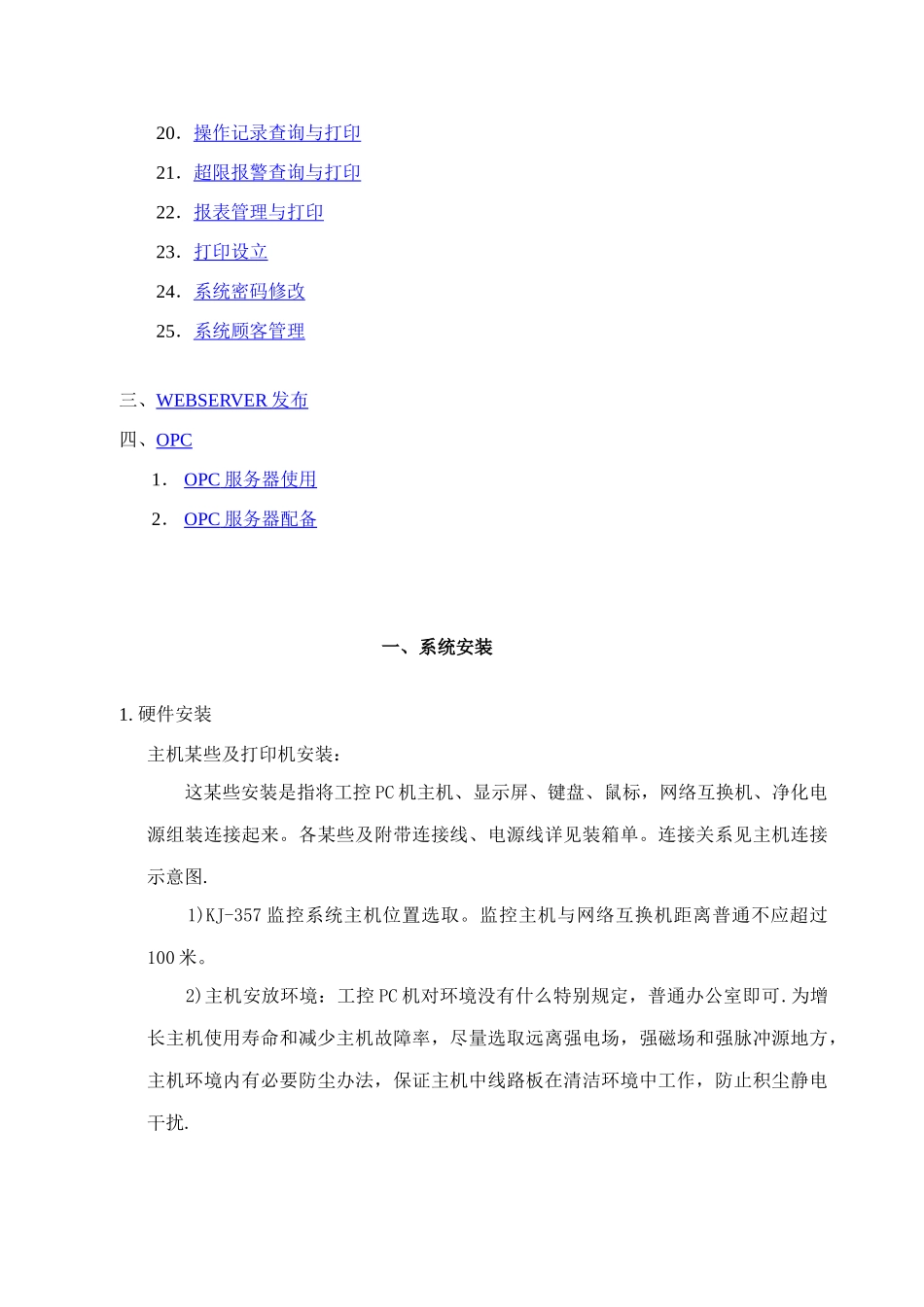

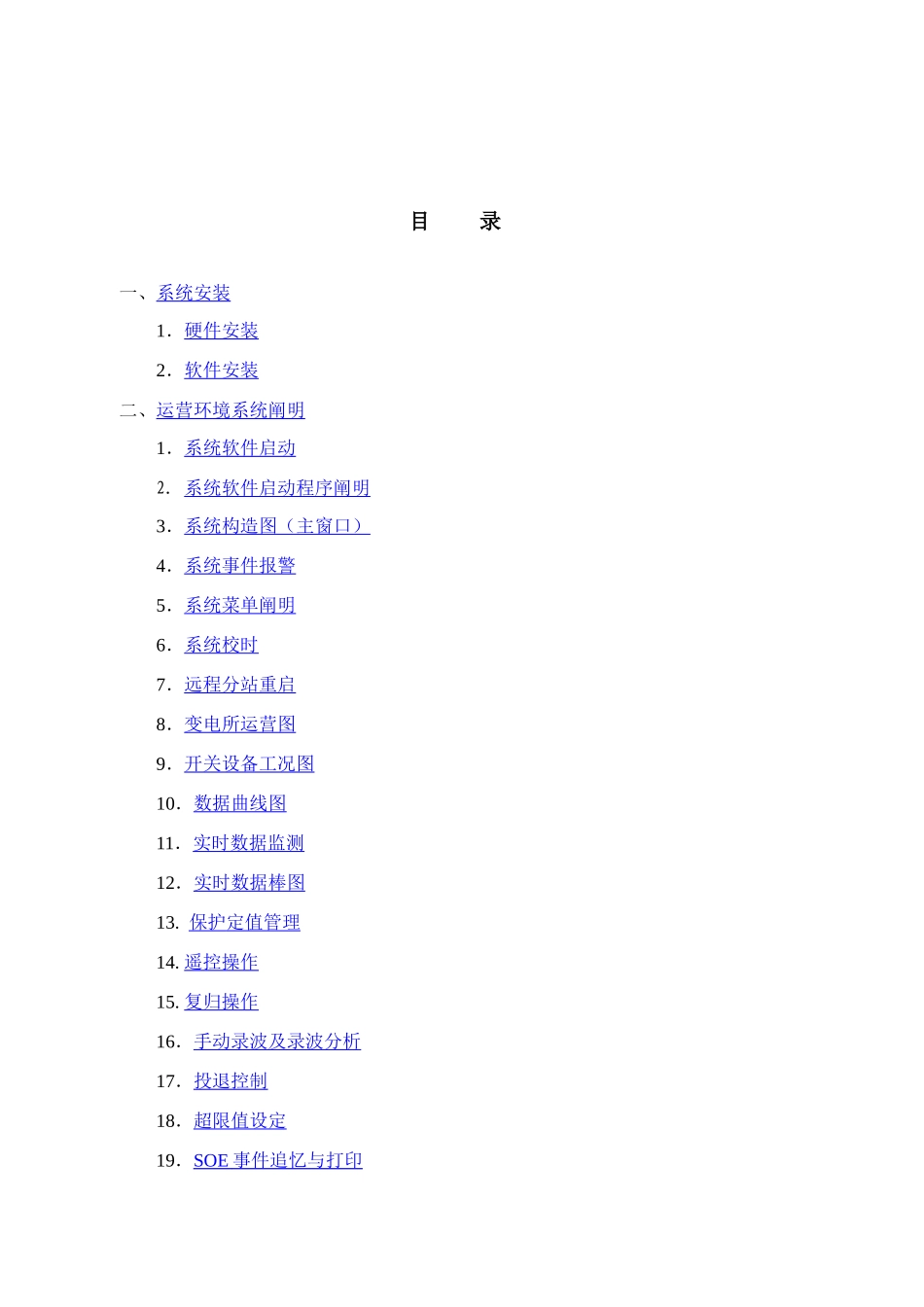

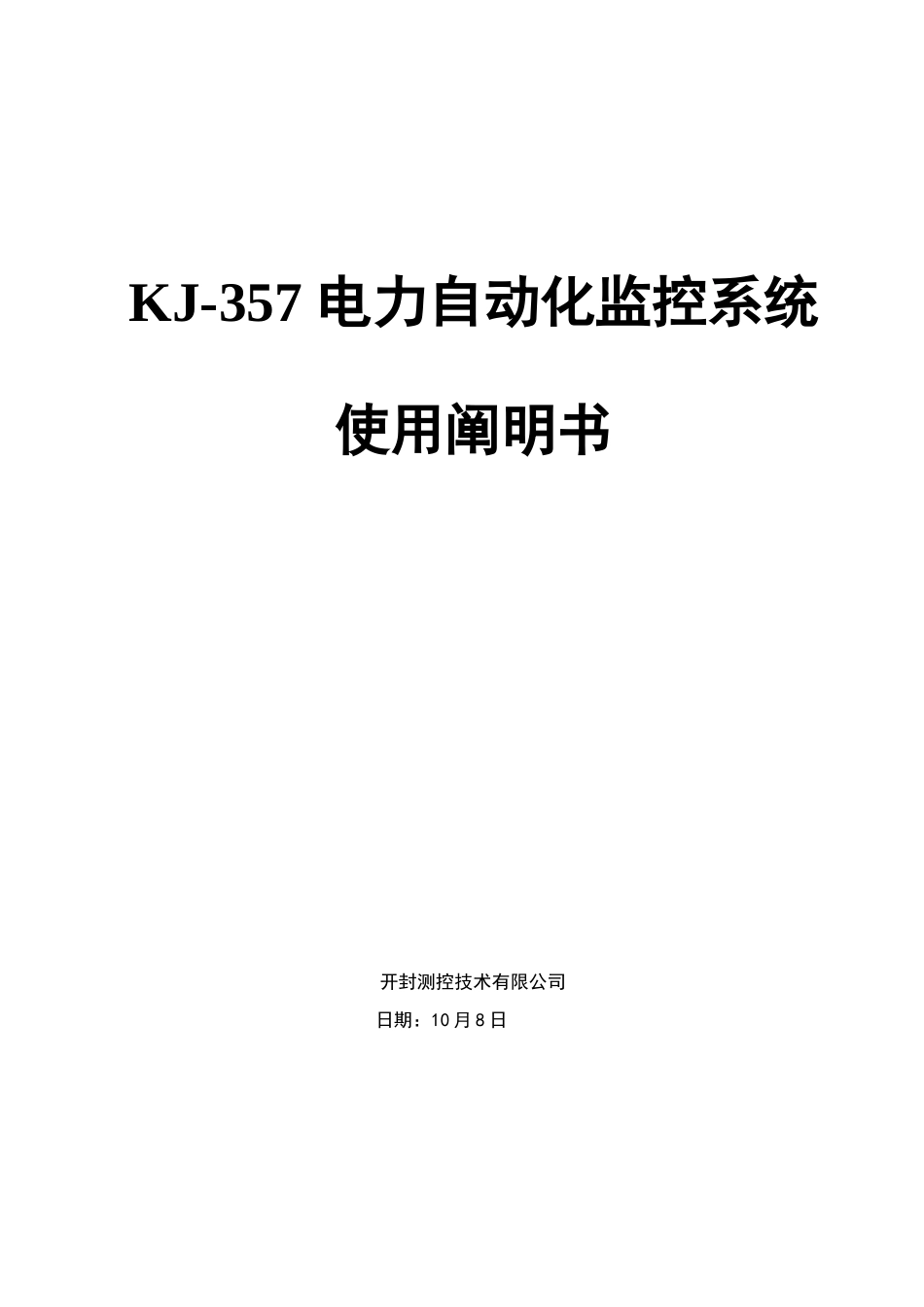

KJ-357 电力自动化监控系统使用阐明书开封测控技术有限公司 日期：10 月 8 日目 录一、系统安装1．硬件安装2．软件安装二、运营环境系统阐明1．系统软件启动2. 系统软件启动程序阐明3．系统构造图（主窗口）4．系统事件报警5．系统菜单阐明 6．系统校时7．远程分站重启8．变电所运营图9．开关设备工况图10．数据曲线图11．实时数据监测12．实时数据棒图13. 保护 定值管理 14. 遥控操作15. 复归操作16．手动录波及录波分析17．投退控制18．超限值设定19．SOE 事件追忆与打印 20．操作记录查询与打印21．超限报警查询与打印22．报表管理与打印23．打印设立24．系统密码修改25．系统顾客管理三、WEBSERVER 发布 四、OPC1． OPC 服务器使用 2． OPC 服务器配备 一、系统安装1. 硬件安装 主机某些及打印机安装： 这某些安装是指将工控 PC 机主机、显示屏、键盘、鼠标，网络互换机、净化电源组装连接起来。各某些及附带连接线、电源线详见装箱单。连接关系见主机连接示意图. 1)KJ-357 监控系统主机位置选取。监控主机与网络互换机距离普通不应超过100 米。 2)主机安放环境：工控 PC 机对环境没有什么特别规定，普通办公室即可.为增长主机使用寿命和减少主机故障率，尽量选取远离强电场，强磁场和强脉冲源地方，主机环境内有必要防尘办法，保证主机中线路板在清洁环境中工作，防止积尘静电干扰. 3)主机某些安装非常简朴，将主机各某些按顾客需要放置于工作台上。 a、一方面将键盘插头插入工控 PC 机前面板或背面板键盘专用插孔中。将鼠标插头插到工控 PC 机背面板COM2 口.或用工控机键盘鼠标分支器连接键盘和鼠标再将分支器插到工控机主板上PS/2 口. b、另一方面将显视器信号线插头插人工控 PC 主机背面板显视器接口中。 c、用打印机打印电缆连接打印机至主机背面板上打印接口.(详见工控机背面板图) d、最后用各自电源连接线分别将工控 PC 机主机、显示屏、打印机连接到净化电源或配电盘即完毕 KJ-357 监控主机某些安装.e.应把铺好带 RJ 插头网线一端连到工控主机网卡 RJ 插头孔中，另一端插入井上光纤互换机一种端口。井下分站网线和客户端计算机网线 RJ 插头插入该光端机。f. 把铺好带 RJ 插头网线一端连到客户机网卡 RJ 插头孔中，另一端插入井上光纤互换机一种端口。g.把井下分站联网引出网线另一端接入井上光纤互换机一种端口。h.上位机通电检查:上位机安装连接完毕后,应进行通电检查...
