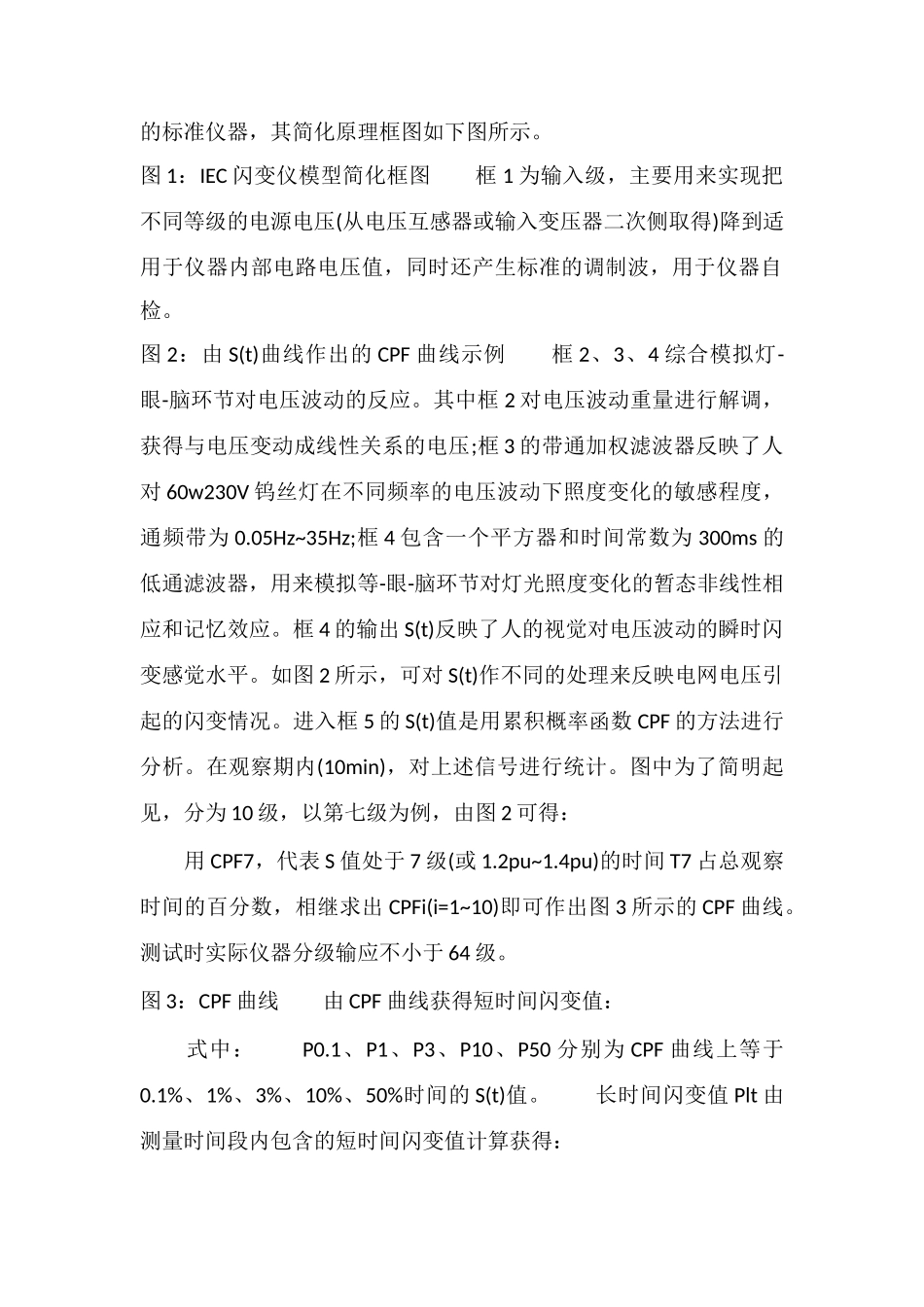

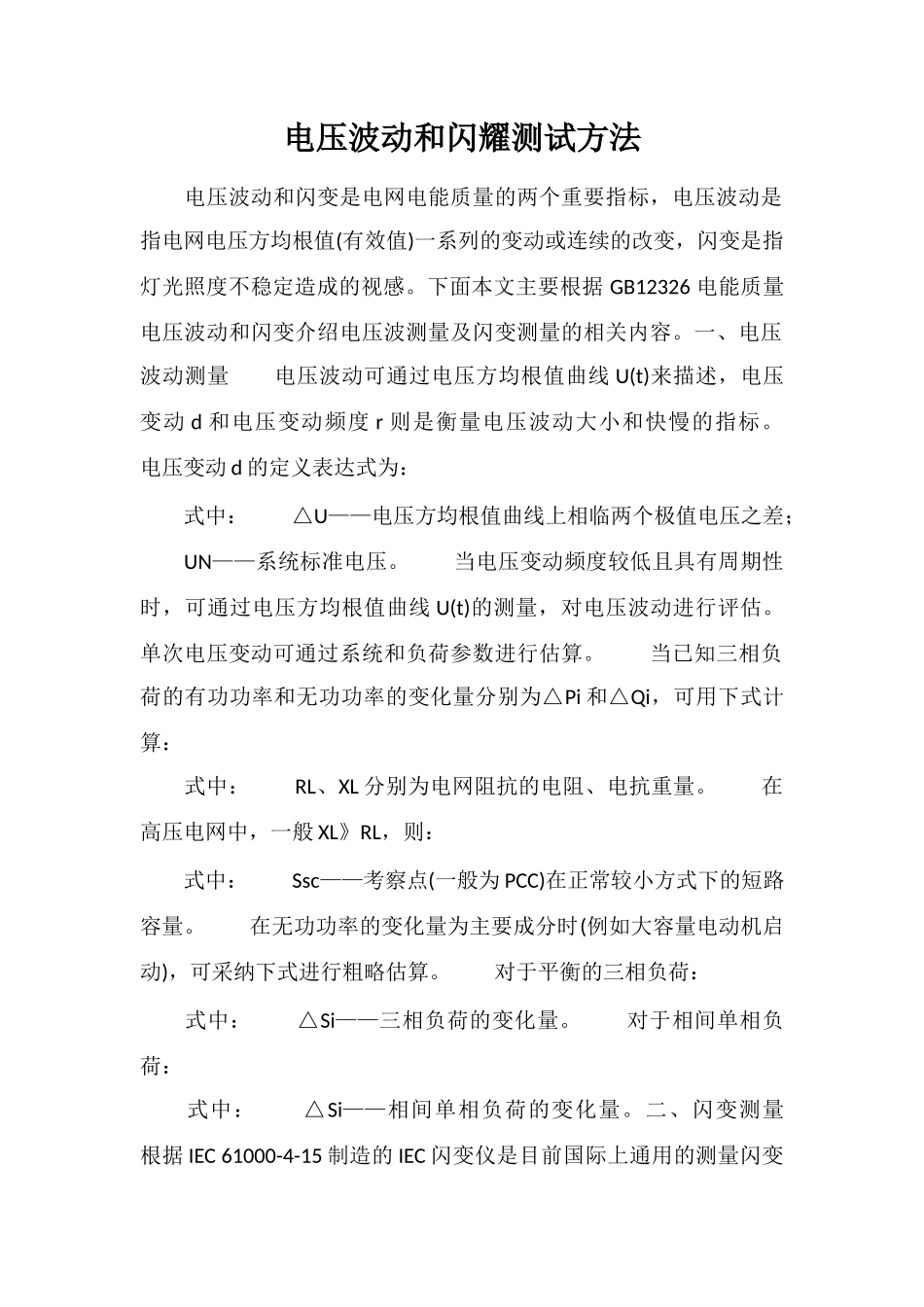

电压波动和闪耀测试方法 电压波动和闪变是电网电能质量的两个重要指标，电压波动是指电网电压方均根值(有效值)一系列的变动或连续的改变，闪变是指灯光照度不稳定造成的视感。下面本文主要根据 GB12326 电能质量电压波动和闪变介绍电压波测量及闪变测量的相关内容。一、电压波动测量 电压波动可通过电压方均根值曲线 U(t)来描述，电压变动 d 和电压变动频度 r 则是衡量电压波动大小和快慢的指标。 电压变动 d 的定义表达式为： 式中： △U——电压方均根值曲线上相临两个极值电压之差； UN——系统标准电压。 当电压变动频度较低且具有周期性时，可通过电压方均根值曲线 U(t)的测量，对电压波动进行评估。单次电压变动可通过系统和负荷参数进行估算。 当已知三相负荷的有功功率和无功功率的变化量分别为△Pi 和△Qi，可用下式计算： 式中： RL、XL 分别为电网阻抗的电阻、电抗重量。 在高压电网中，一般 XL》RL，则： 式中： Ssc——考察点(一般为 PCC)在正常较小方式下的短路容量。 在无功功率的变化量为主要成分时(例如大容量电动机启动)，可采纳下式进行粗略估算。 对于平衡的三相负荷： 式中： △Si——三相负荷的变化量。 对于相间单相负荷： 式中： △Si——相间单相负荷的变化量。二、闪变测量 根据 IEC 61000-4-15 制造的 IEC 闪变仪是目前国际上通用的测量闪变的标准仪器，其简化原理框图如下图所示。图 1：IEC 闪变仪模型简化框图 框 1 为输入级，主要用来实现把不同等级的电源电压(从电压互感器或输入变压器二次侧取得)降到适用于仪器内部电路电压值，同时还产生标准的调制波，用于仪器自检。图 2：由 S(t)曲线作出的 CPF 曲线示例 框 2、3、4 综合模拟灯-眼-脑环节对电压波动的反应。其中框 2 对电压波动重量进行解调，获得与电压变动成线性关系的电压;框 3 的带通加权滤波器反映了人对 60w230V 钨丝灯在不同频率的电压波动下照度变化的敏感程度，通频带为 0.05Hz~35Hz;框 4 包含一个平方器和时间常数为 300ms 的低通滤波器，用来模拟等-眼-脑环节对灯光照度变化的暂态非线性相应和记忆效应。框 4 的输出 S(t)反映了人的视觉对电压波动的瞬时闪变感觉水平。如图 2 所示，可对 S(t)作不同的处理来反映电网电压引起的闪变情况。进入框 5 的 S(t)值是用累积概率函数 CPF 的方法进行分析。在观察期内(10min)，对上述信号进行统计。图中为了简明起见，分为 10...
