电气安装的施工技术及质量控制VIP专享

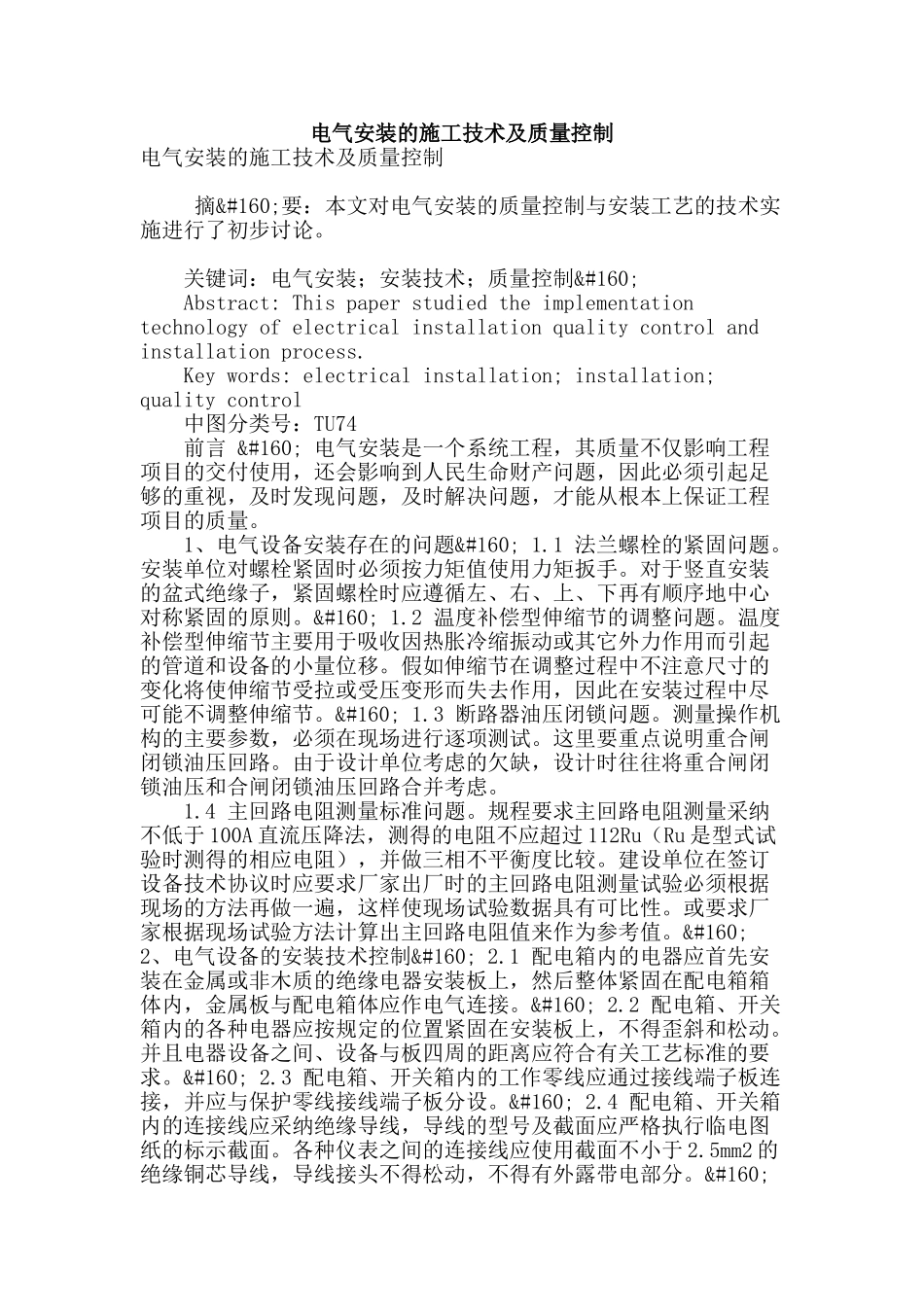

电气安装的施工技术及质量控制电气安装的施工技术及质量控制 摘 要：本文对电气安装的质量控制与安装工艺的技术实施进行了初步讨论。 关键词：电气安装；安装技术；质量控制  Abstract: This paper studied the implementation technology of electrical installation quality control and installation process. Key words: electrical installation; installation; quality control 中图分类号：TU74 前言   电气安装是一个系统工程，其质量不仅影响工程项目的交付使用，还会影响到人民生命财产问题，因此必须引起足够的重视，及时发现问题，及时解决问题，才能从根本上保证工程项目的质量。 1、电气设备安装存在的问题  1.1 法兰螺栓的紧固问题。安装单位对螺栓紧固时必须按力矩值使用力矩扳手。对于竖直安装的盆式绝缘子，紧固螺栓时应遵循左、右、上、下再有顺序地中心对称紧固的原则。  1.2 温度补偿型伸缩节的调整问题。温度补偿型伸缩节主要用于吸收因热胀冷缩振动或其它外力作用而引起的管道和设备的小量位移。假如伸缩节在调整过程中不注意尺寸的变化将使伸缩节受拉或受压变形而失去作用，因此在安装过程中尽可能不调整伸缩节。  1.3 断路器油压闭锁问题。测量操作机构的主要参数，必须在现场进行逐项测试。这里要重点说明重合闸闭锁油压回路。由于设计单位考虑的欠缺，设计时往往将重合闸闭锁油压和合闸闭锁油压回路合并考虑。 1.4 主回路电阻测量标准问题。规程要求主回路电阻测量采纳不低于 100A 直流压降法，测得的电阻不应超过 112Ru（Ru 是型式试验时测得的相应电阻），并做三相不平衡度比较。建设单位在签订设备技术协议时应要求厂家出厂时的主回路电阻测量试验必须根据现场的方法再做一遍，这样使现场试验数据具有可比性。或要求厂家根据现场试验方法计算出主回路电阻值来作为参考值。  2、电气设备的安装技术控制  2.1 配电箱内的电器应首先安装在金属或非木质的绝缘电器安装板上，然后整体紧固在配电箱箱体内，金属板与配电箱体应作电气连接。  2.2 配电箱、开关箱内的各种电器应按规定的位置紧固在安装板上，不得歪斜和松动。并且电器设备之间、设备与板四周的距离应符合有关工艺标准的要求。  2.3 配电箱、开关箱内的工作零线应通过接线端子板连接，并应与保护零线接线端子板分设。  2.4 配电箱、开关箱内的连接...
