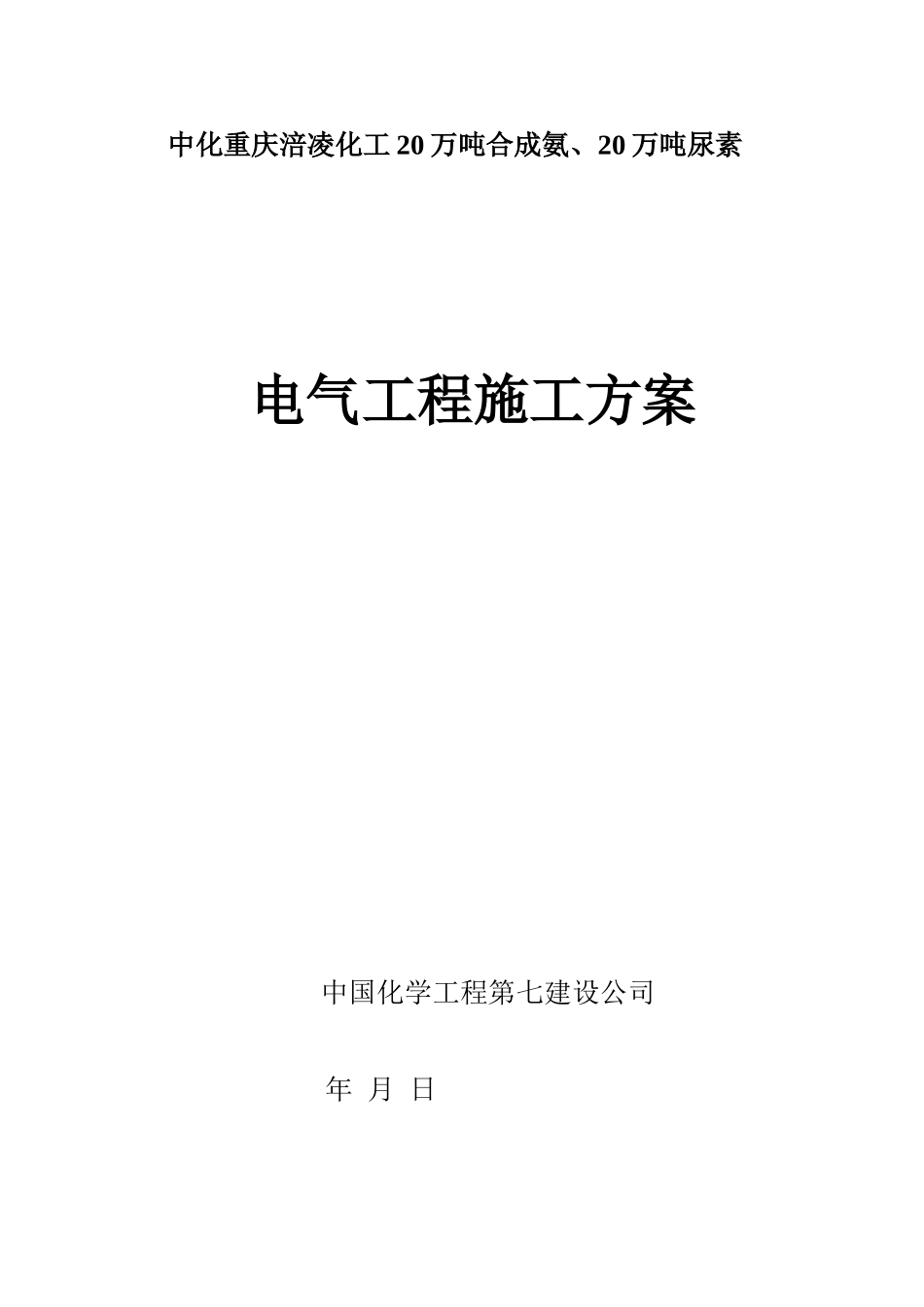

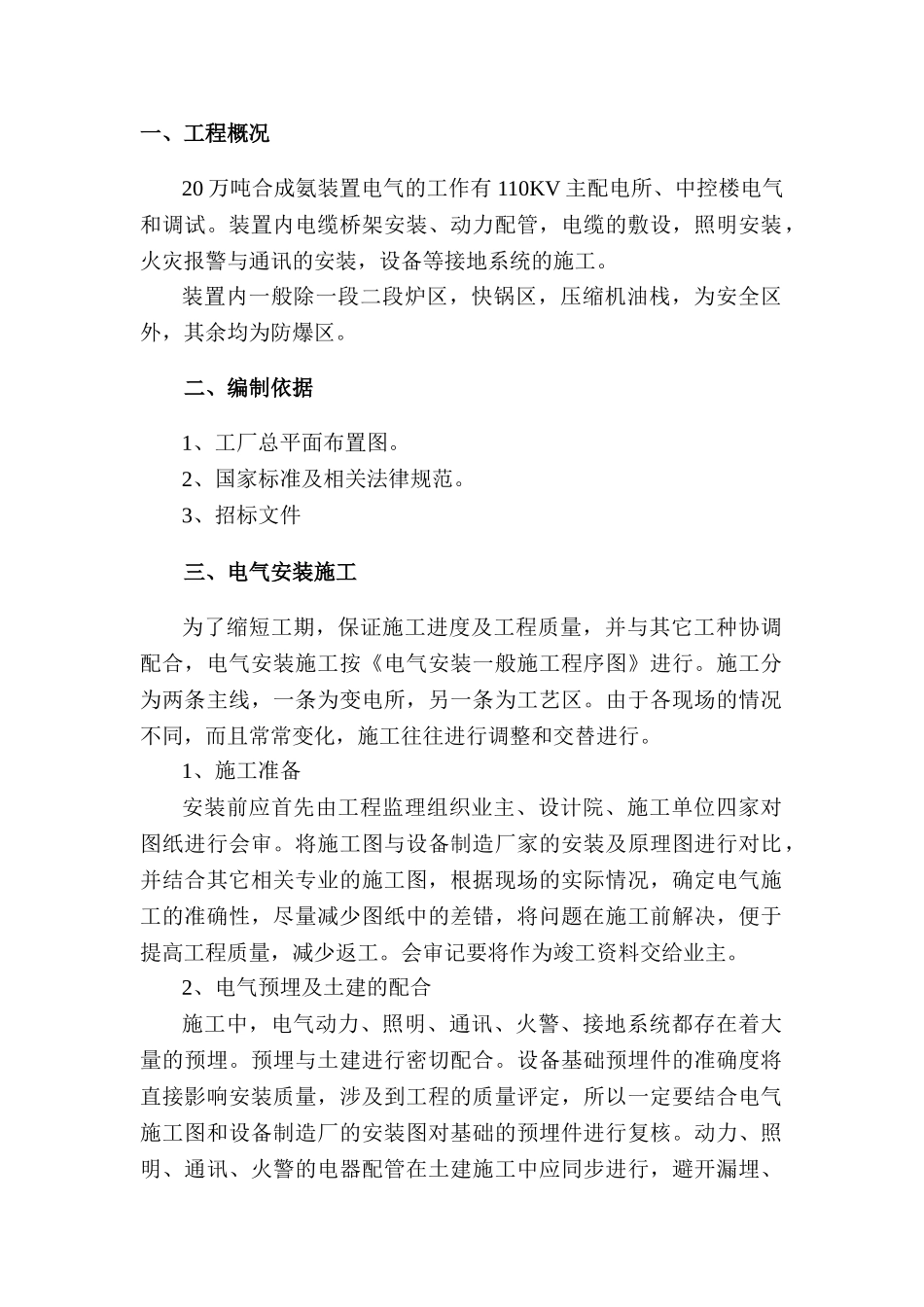

中化重庆涪凌化工 20 万吨合成氨、20 万吨尿素 电气工程施工方案中国化学工程第七建设公司 年 月 日中化重庆涪凌化工 20 万吨合成氨、20 万吨尿素电气工程施工方案组织编制：审 核：批 准：中国化学工程第七建设公司 年 月 日一、工程概况20 万吨合成氨装置电气的工作有 110KV 主配电所、中控楼电气和调试。装置内电缆桥架安装、动力配管，电缆的敷设，照明安装，火灾报警与通讯的安装，设备等接地系统的施工。装置内一般除一段二段炉区，快锅区，压缩机油栈，为安全区外，其余均为防爆区。二、编制依据1、工厂总平面布置图。2、国家标准及相关法律规范。3、招标文件三、电气安装施工为了缩短工期，保证施工进度及工程质量，并与其它工种协调配合，电气安装施工按《电气安装一般施工程序图》进行。施工分为两条主线，一条为变电所，另一条为工艺区。由于各现场的情况不同，而且常常变化，施工往往进行调整和交替进行。1、施工准备安装前应首先由工程监理组织业主、设计院、施工单位四家对图纸进行会审。将施工图与设备制造厂家的安装及原理图进行对比，并结合其它相关专业的施工图，根据现场的实际情况，确定电气施工的准确性，尽量减少图纸中的差错，将问题在施工前解决，便于提高工程质量，减少返工。会审记要将作为竣工资料交给业主。2、电气预埋及土建的配合施工中，电气动力、照明、通讯、火警、接地系统都存在着大量的预埋。预埋与土建进行密切配合。设备基础预埋件的准确度将直接影响安装质量，涉及到工程的质量评定，所以一定要结合电气施工图和设备制造厂的安装图对基础的预埋件进行复核。动力、照明、通讯、火警的电器配管在土建施工中应同步进行，避开漏埋、错埋的发生。预埋点一定要准确可靠，有一定的标志作为以后施工寻找的依据。管内应同时穿强度适宜的铁丝。预埋管的弯头不应超过三个，90°弯头不超过二个。管子连接处应焊接 φ8 的钢筋，将管路可靠连通，焊接处应防腐。所有的隐蔽工作须经监理、业主检查认可后方可隐蔽，且有隐蔽记录。3、接地系统的施工接地系统的施工质量好坏对电力系统的安全、可靠运行和人身安全有重要的影响，施工中应严格执行 GB50169-92《接地装置施工及验收法律规范》。电气装置所有不带电的金属部分均应接地，接地系统不应作其它用途。接地系统的施工须有完整的隐蔽记录。工作接地、保护接地、防雷接地、静电接地、屏蔽接地等各系统应严格按设计进行施工。假如要求分开设置，则各...
