电气工程施工方案

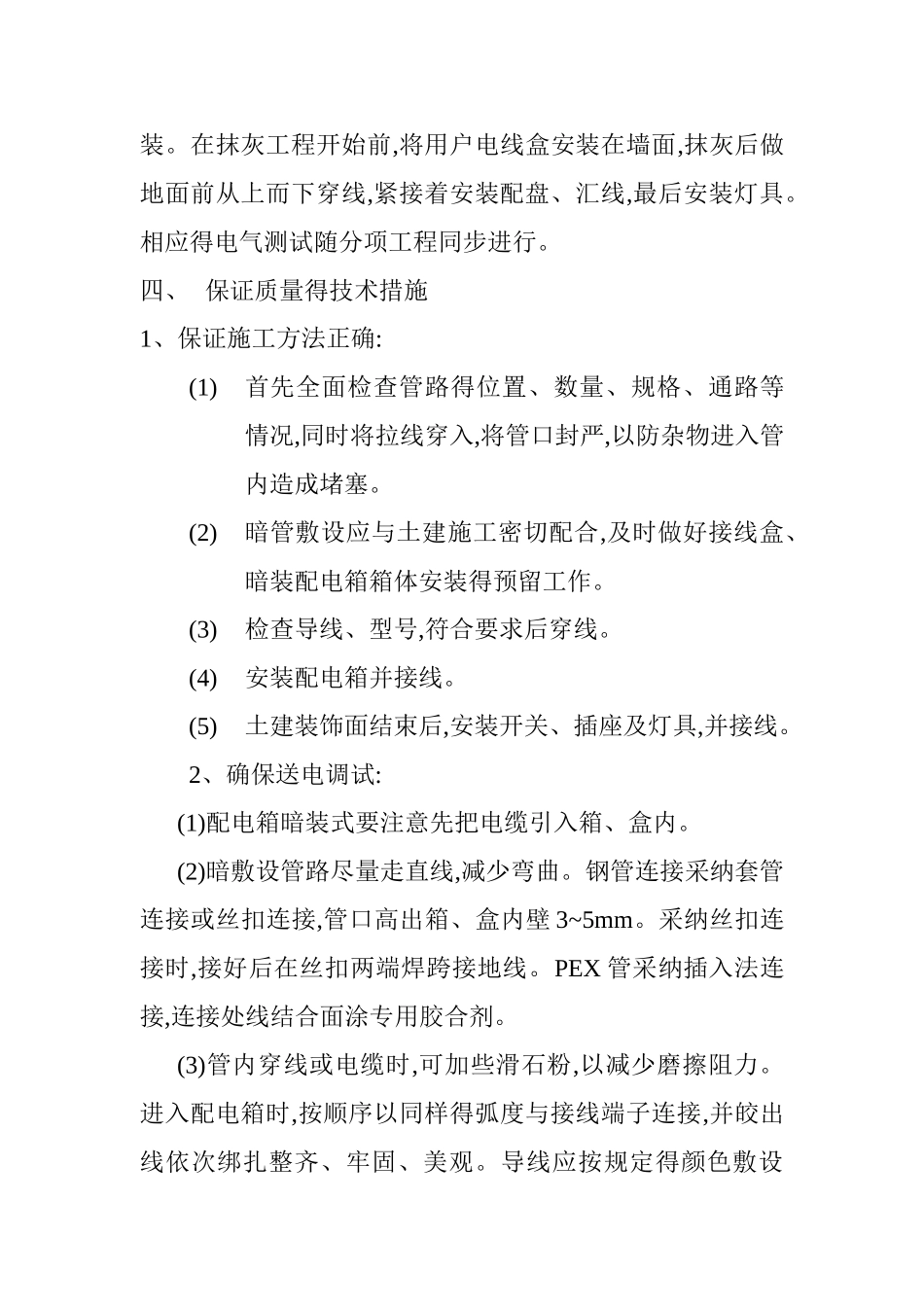

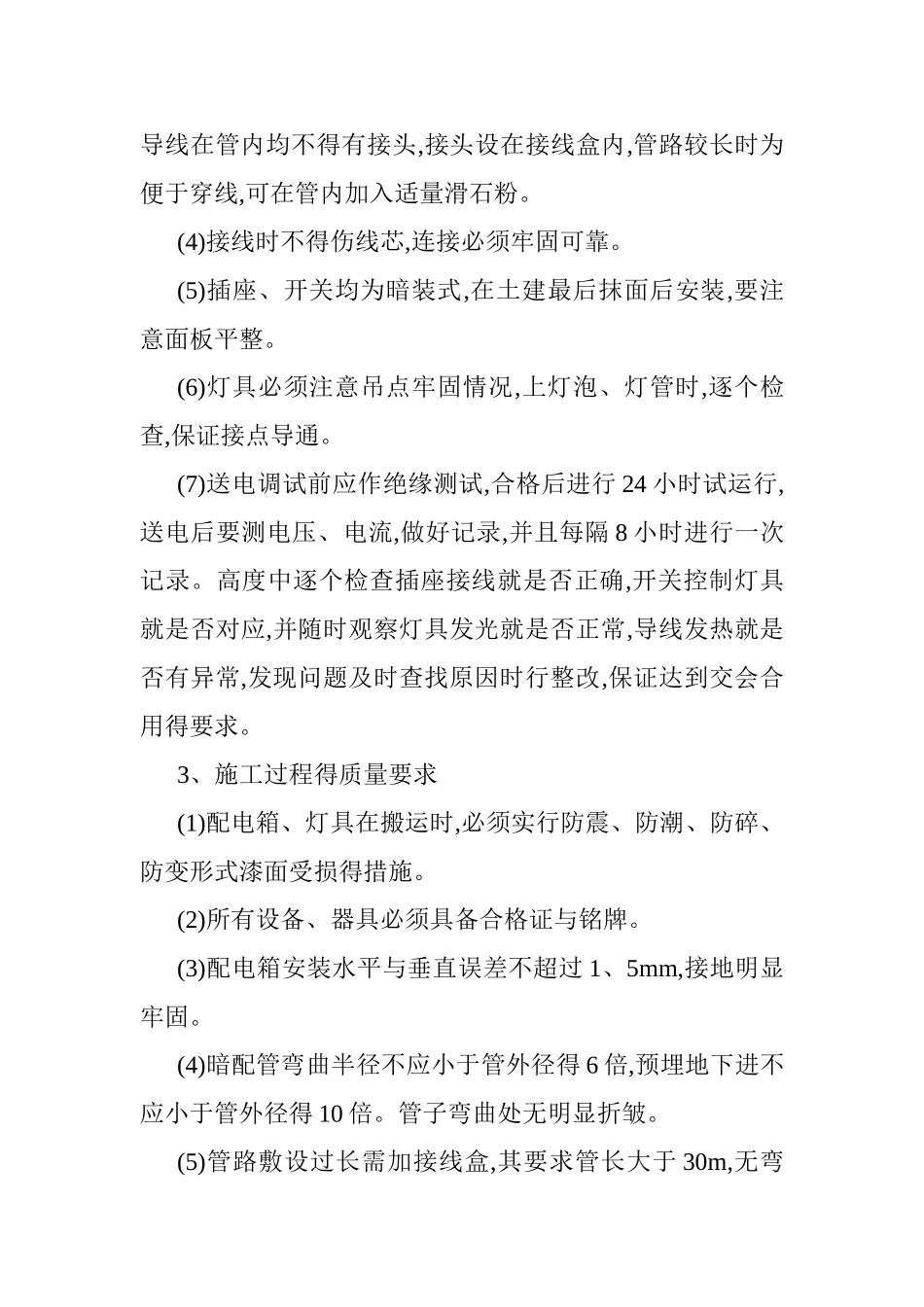

电气工程施工组织设计一、 设计要求:本工程为水岸人家住宅小区 11#楼,六层砖混结构。全楼设三道伸缩缝,共七个单元。电源入户分三个系统。西两个单元一个入口,中间两个单元一个入口,东三个单元一个入口。强电有电气系统,弱电有通讯、电视、宽带以及对讲系统。电气系统设计为 TN－C－S 系统,三个入口进户电源线均为YJV224×70,SC80 钢管埋地入户。入户处做重复接地,接地电阻≤1Ω。电源入户由总箱配管至各楼层用户箱,在每个楼层用户箱内计量该层每户均配有照明一路、插座四路。照明线为 BV2×2、5－PVC20,插座线为 BV3×4－PVC25,灯具全部为平灯口。弱电电话、电视、宽带均埋地钢管入户,进户后与层楼梯间设组合箱,然后再分配至各用户。二、 材料要求钢制电线管要求壁厚≥2mm,电线管为 PVC 阻燃半硬性绝缘导管,分线盒与接头都为阻然产品,配电箱铁皮壁厚≥1、2mm。三、 施工步骤在基础施工过程中电源管随基础同时敷设,主体砌砖过程中 PVC 电线管暗敷,现浇楼板时 PVC 电线管与分线盒同时敷入现浇板内。主体进入五层后,以下各层得配电箱开始安装。在抹灰工程开始前,将用户电线盒安装在墙面,抹灰后做地面前从上而下穿线,紧接着安装配盘、汇线,最后安装灯具。相应得电气测试随分项工程同步进行。四、 保证质量得技术措施1、保证施工方法正确:(1)首先全面检查管路得位置、数量、规格、通路等情况,同时将拉线穿入,将管口封严,以防杂物进入管内造成堵塞。(2)暗管敷设应与土建施工密切配合,及时做好接线盒、暗装配电箱箱体安装得预留工作。(3)检查导线、型号,符合要求后穿线。(4)安装配电箱并接线。(5)土建装饰面结束后,安装开关、插座及灯具,并接线。2、确保送电调试:(1)配电箱暗装式要注意先把电缆引入箱、盒内。(2)暗敷设管路尽量走直线,减少弯曲。钢管连接采纳套管连接或丝扣连接,管口高出箱、盒内壁 3~5mm。采纳丝扣连接时,接好后在丝扣两端焊跨接地线。PEX 管采纳插入法连接,连接处线结合面涂专用胶合剂。(3)管内穿线或电缆时,可加些滑石粉,以减少磨擦阻力。进入配电箱时,按顺序以同样得弧度与接线端子连接,并皎出线依次绑扎整齐、牢固、美观。导线应按规定得颜色敷设导线在管内均不得有接头,接头设在接线盒内,管路较长时为便于穿线,可在管内加入适量滑石粉。(4)接线时不得伤线芯,连接必须牢固可靠。(5)插座、开关均为暗装式,在土建最后抹面后安装,要注意面板平整。(6)灯具必须注意吊点牢固情况,上灯泡、灯管时,逐个检查,保证接点导通...
