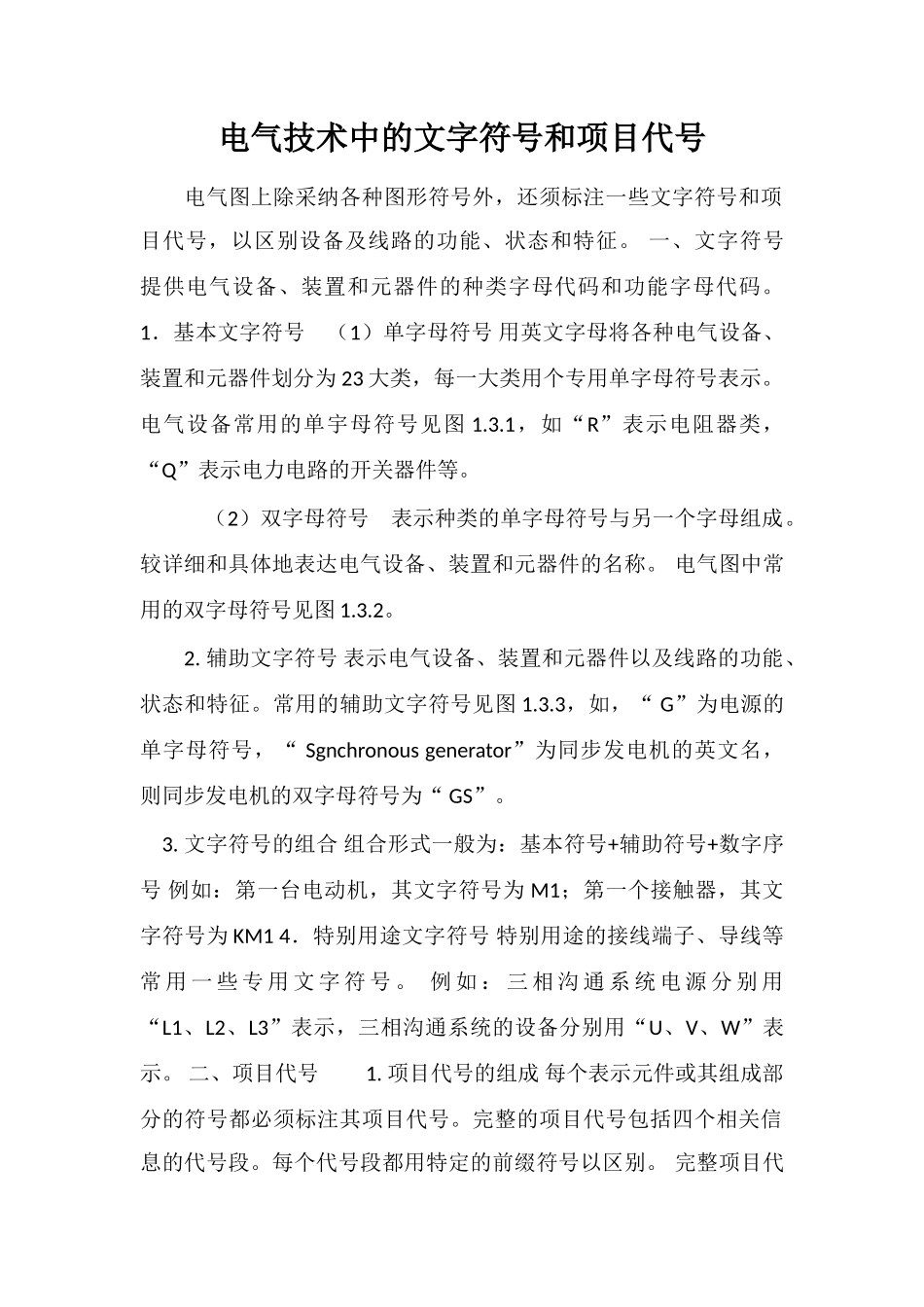

电气技术中的文字符号和项目代号 电气图上除采纳各种图形符号外，还须标注一些文字符号和项目代号，以区别设备及线路的功能、状态和特征。 一、文字符号 提供电气设备、装置和元器件的种类字母代码和功能字母代码。 1．基本文字符号 （1）单字母符号 用英文字母将各种电气设备、装置和元器件划分为 23 大类，每一大类用个专用单字母符号表示。电气设备常用的单宇母符号见图 1.3.1，如“R”表示电阻器类，“Q”表示电力电路的开关器件等。 （2）双字母符号 表示种类的单字母符号与另一个字母组成。较详细和具体地表达电气设备、装置和元器件的名称。 电气图中常用的双字母符号见图 1.3.2。 2. 辅助文字符号 表示电气设备、装置和元器件以及线路的功能、状态和特征。常用的辅助文字符号见图 1.3.3，如，“ G”为电源的单字母符号，“ Sgnchronous generator”为同步发电机的英文名，则同步发电机的双字母符号为“ GS”。 3. 文字符号的组合 组合形式一般为：基本符号+辅助符号+数字序号 例如：第一台电动机，其文字符号为 M1；第一个接触器，其文字符号为 KM1 4．特别用途文字符号 特别用途的接线端子、导线等常 用 一 些 专 用 文 字 符 号 。 例 如 ： 三 相 沟 通 系 统 电 源 分 别 用“L1、L2、L3”表示，三相沟通系统的设备分别用“U、V、W”表示。 二、项目代号 1. 项目代号的组成 每个表示元件或其组成部分的符号都必须标注其项目代号。完整的项目代号包括四个相关信息的代号段。每个代号段都用特定的前缀符号以区别。 完整项目代号的组成表见图 1.3.4。 2. 高层代号的构成 较高层次项目的代号。如，S1 系统中的开关 Q2，可表示为：S1-Q2，其中“S1”为高层代号。 3. 种类代号的构成 用以识别项目种类的代码，称为种类代号。通常，在绘制电路图或逻辑图等电气图时就要确定项目的种类代号。 确定项目的种类代号的方法有 3 种： （1）由字母代码和图中每个项目规定的数字组成。还可补充一个后缀，代表特征动作或作用，即功能代号。见图 1.3.5，图中-K2M 表示具有功能为 M 的序号为 2 的继电器。 （2）仅用数字序号表示。给每个项目规定一个数字序号，将这些数字序号和它代表的项目排列成表放在图中或附在另外的说明中。 （3）仅用数字组。按不同种类的项目分组编号。将这些编号和它代表的项目排列成表置于图中或附在图后。 4. 位置代号的构成 （1） 项目...
