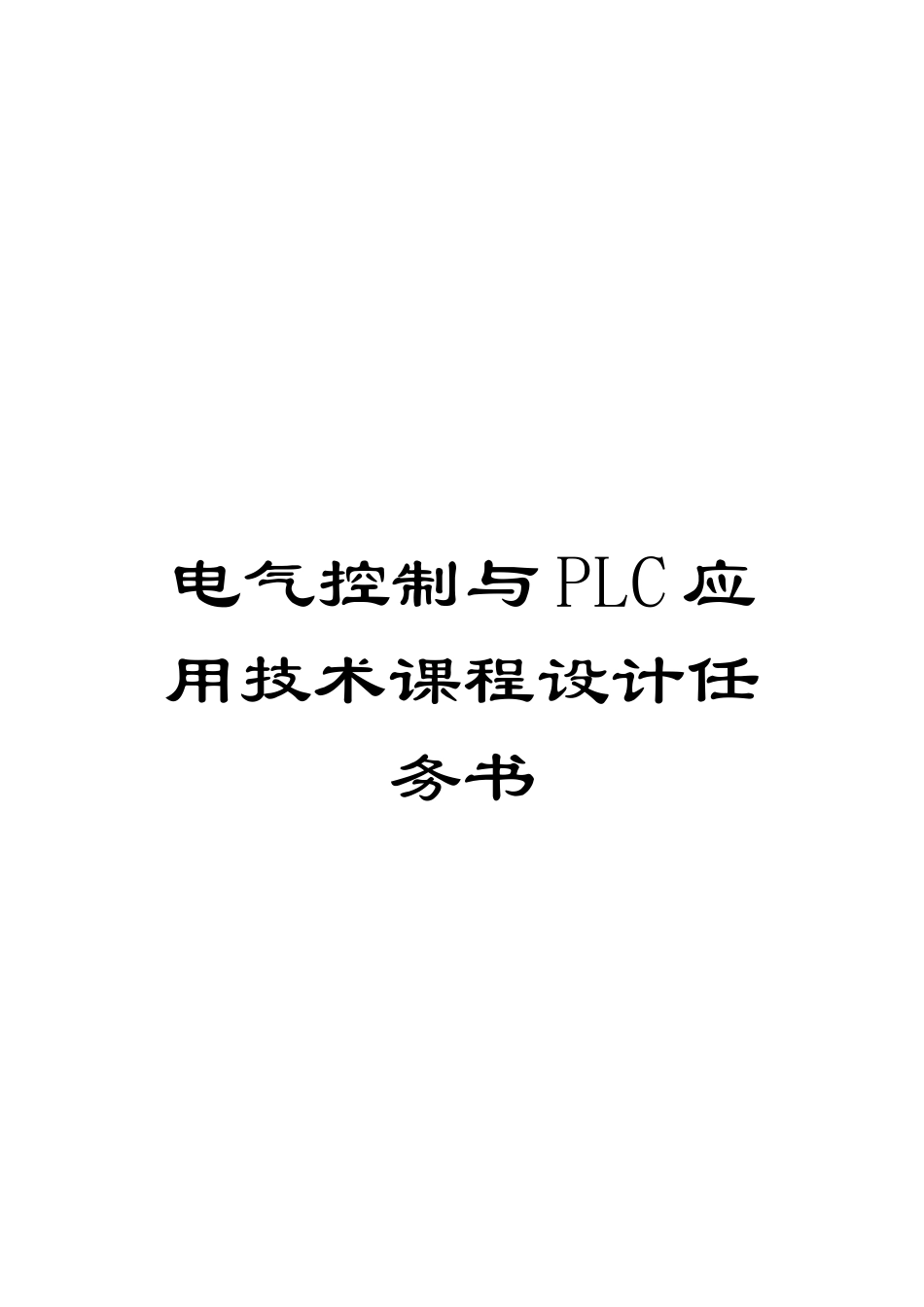

电气控制与PLC应用技术课程设计任务书

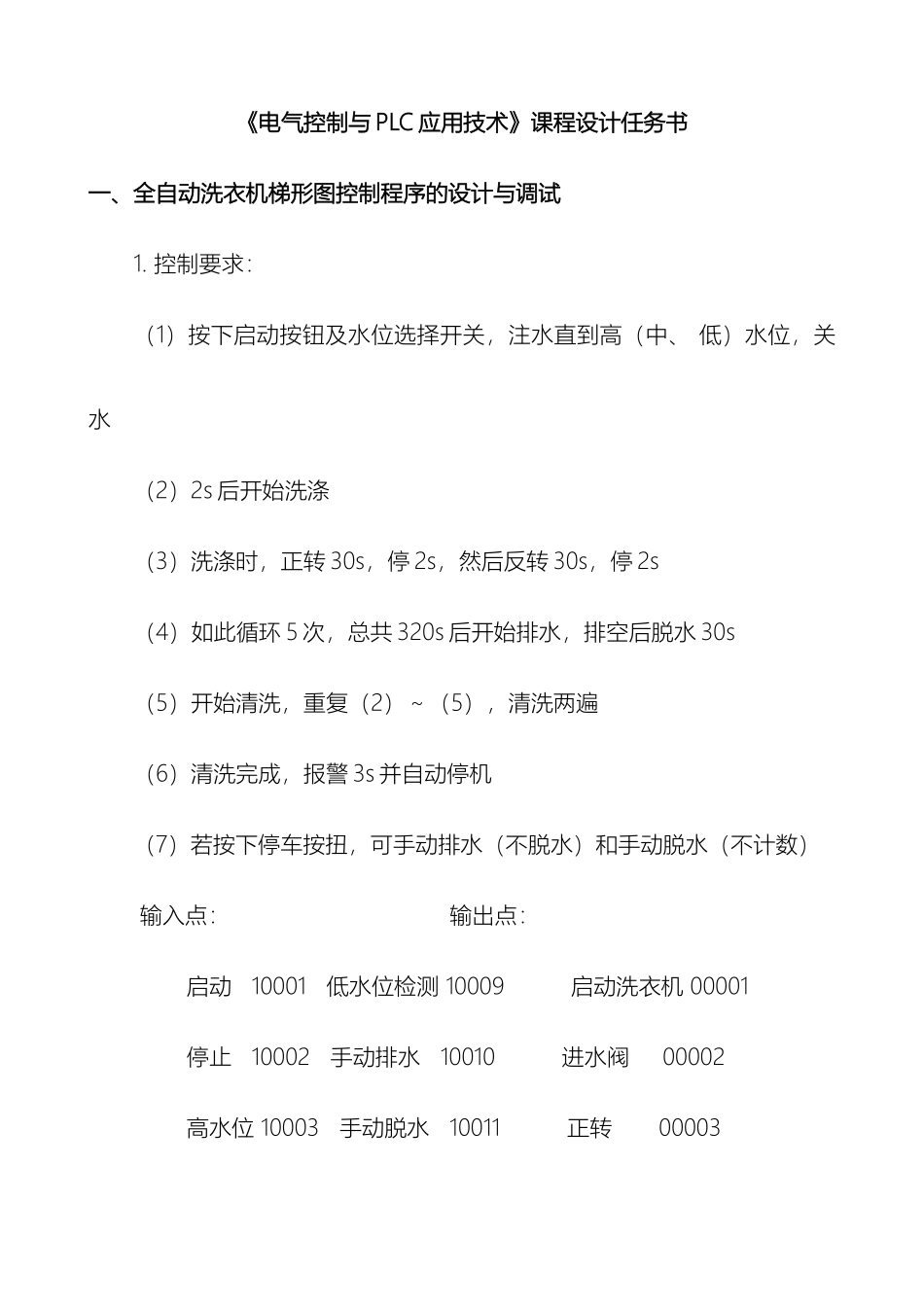

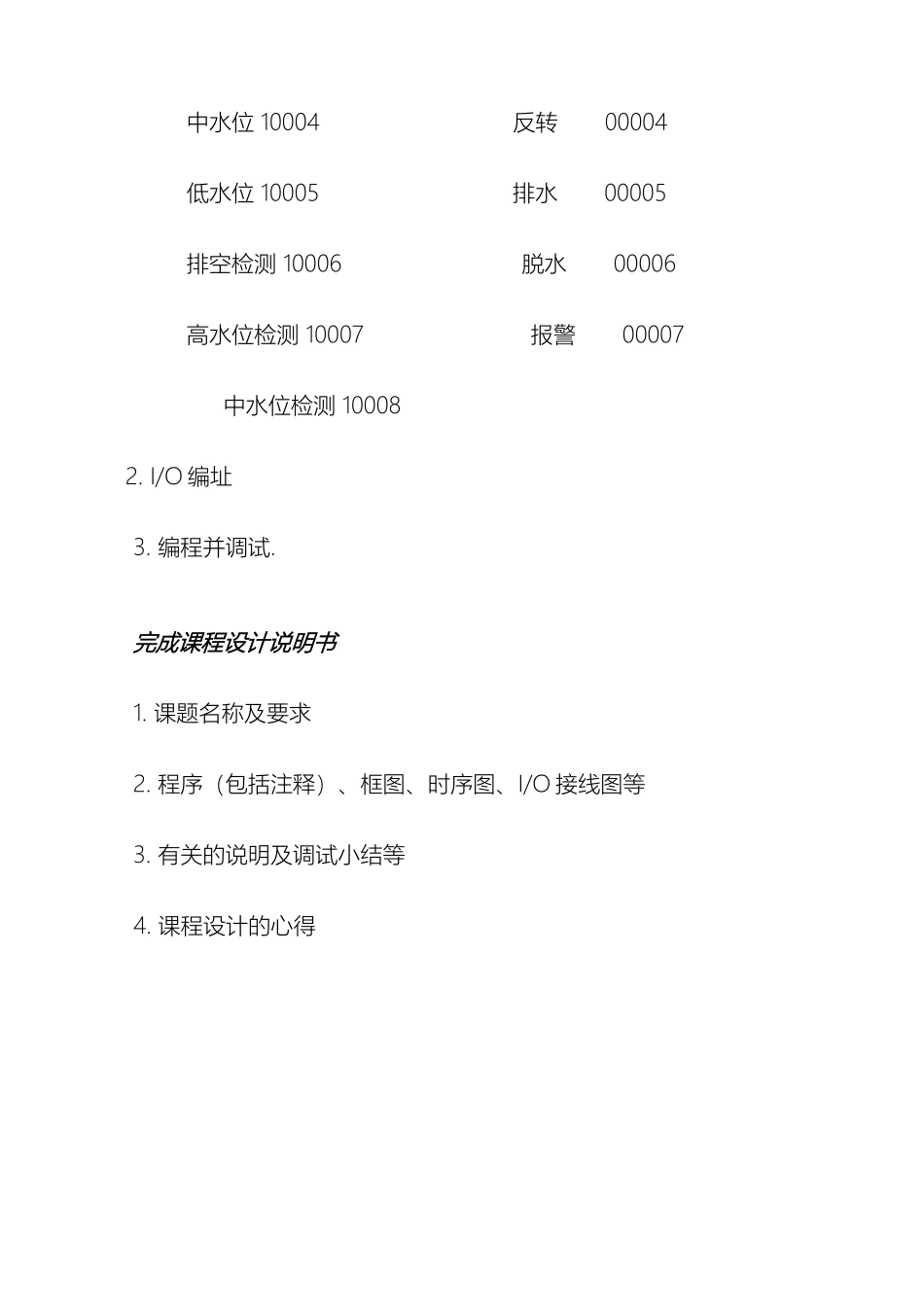

电气控制与 PLC 应用技术课程设计任务书《电气控制与 PLC 应用技术》课程设计任务书一、全自动洗衣机梯形图控制程序的设计与调试1. 控制要求：（1）按下启动按钮及水位选择开关，注水直到高（中、 低）水位，关水（2）2s 后开始洗涤（3）洗涤时，正转 30s，停 2s，然后反转 30s，停 2s（4）如此循环 5 次，总共 320s 后开始排水，排空后脱水 30s（5）开始清洗，重复（2）～（5），清洗两遍（6）清洗完成，报警 3s 并自动停机（7）若按下停车按扭，可手动排水（不脱水）和手动脱水（不计数） 输入点： 输出点： 启动 10001 低水位检测 10009 启动洗衣机 00001 停止 10002 手动排水 10010 进水阀 00002 高水位 10003 手动脱水 10011 正转 00003 中水位 10004 反转 00004 低水位 10005 排水 00005 排空检测 10006 脱水 00006 高水位检测 10007 报警 00007中水位检测 100082. I/O 编址3. 编程并调试. 完成课程设计说明书1. 课题名称及要求 2. 程序（包括注释）、框图、时序图、I/O 接线图等3. 有关的说明及调试小结等 4. 课程设计的心得二、物业供水系统水泵梯形图控制程序设计与调试某物业供水系统有水泵 4 台，供水管道安装压力检测开关 K1，K2和 K3。K1 接通，表示水压偏低；K2 接通，表示水压正常；K3 接通，表示水压偏高。1. 控制要求：（1）自动工作时，当用水量少，压力增高，K3 接通，此时可延时 30s后撤除 1 台水泵工作，要求先工作的水泵先切断；当用水量多时，压力降低，K1 接通，此时可延时 30s 后增设 1 台水泵工作，要求未曾工作过的水泵增加投入运行；当 K2 接通，表示供水正常，可维持水泵运行数量。工作时，要求水泵数量最少为 1 台，最多不得超出 4 台。（2）各水泵工作时，均应有工作状态显示。（3）手动工作时，要求 4 台水泵可分别独立操作（分设起动和停止开关），并分别具有过载保护，可随时对单台水泵进行断电控制（注：若输入点不够，可减少一个过载保护输入）。（4） 设置“自动/手动”切换开关（ON——手动，OFF——自动），另设自动运行控制开关（ON——自动运行，OFF——自动运行停止）。2. 画出运行框图，I/O 编址，编程并调试3. 画出 I/O 端子接线图。完成课程设计说明书1. 课题名称及要求 2. 程序（包括注释）、框图、I/O 接线图3. 有关的说明及调试小结等4. 课程设计的心得三、十字路口交通信号灯 PLC 控...
