电气控制与PLC试题及答案

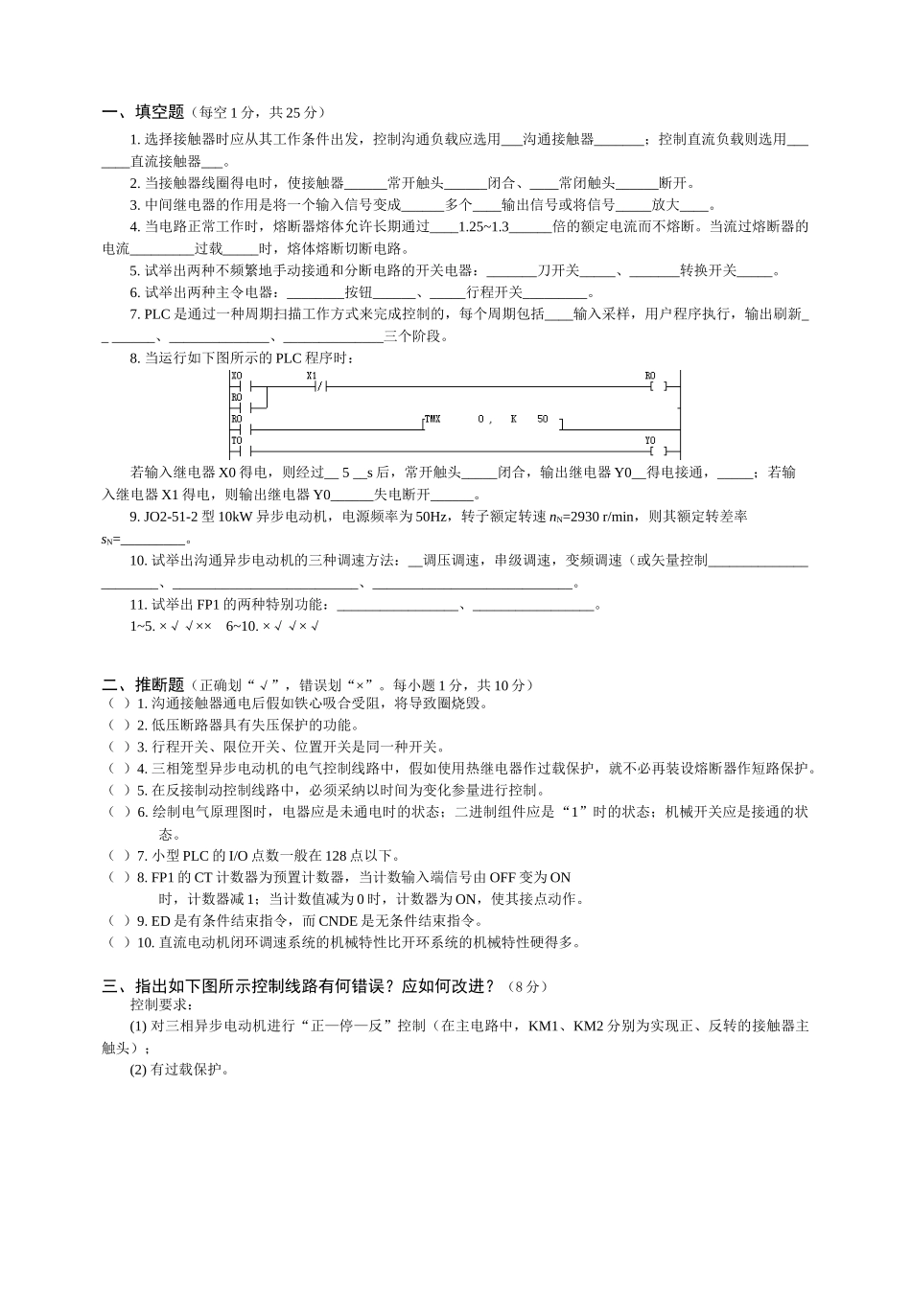

一、填空题（每空 1 分，共 25 分）1. 选择接触器时应从其工作条件出发，控制沟通负载应选用___沟通接触器_______；控制直流负载则选用_______直流接触器___。2. 当接触器线圈得电时，使接触器______常开触头______闭合、____常闭触头______断开。3. 中间继电器的作用是将一个输入信号变成______多个____输出信号或将信号_____放大____。4. 当电路正常工作时，熔断器熔体允许长期通过____1.25~1.3______倍的额定电流而不熔断。当流过熔断器的电流_________过载_____时，熔体熔断切断电路。5. 试举出两种不频繁地手动接通和分断电路的开关电器：_______刀开关_____、_______转换开关_____。6. 试举出两种主令电器：________按钮______、_____行程开关_________。7. PLC 是通过一种周期扫描工作方式来完成控制的，每个周期包括____输入采样，用户程序执行，输出刷新__ ______、______________、______________三个阶段。8. 当运行如下图所示的 PLC 程序时：若输入继电器 X0 得电，则经过__ 5 __s 后，常开触头_____闭合，输出继电器 Y0__得电接通，_____；若输入继电器 X1 得电，则输出继电器 Y0______失电断开______。9. JO2-51-2 型 10kW 异步电动机，电源频率为 50Hz，转子额定转速 nN=2930 r/min，则其额定转差率sN=_________。10. 试举出沟通异步电动机的三种调速方法：__调压调速，串级调速，变频调速（或矢量控制______________________、__________________________、____________________________。11. 试举出 FP1 的两种特别功能：_________________、_________________。1~5. ×√√×× 6~10. ×√√×√二、推断题（正确划“√”，错误划“×”。每小题 1 分，共 10 分）（ ）1. 沟通接触器通电后假如铁心吸合受阻，将导致圈烧毁。（ ）2. 低压断路器具有失压保护的功能。（ ）3. 行程开关、限位开关、位置开关是同一种开关。（ ）4. 三相笼型异步电动机的电气控制线路中，假如使用热继电器作过载保护，就不必再装设熔断器作短路保护。（ ）5. 在反接制动控制线路中，必须采纳以时间为变化参量进行控制。（ ）6. 绘制电气原理图时，电器应是未通电时的状态；二进制组件应是“1”时的状态；机械开关应是接通的状态。（ ）7. 小型 PLC 的 I/O 点数一般在 128 点以下。（ ）8. FP1 的 CT 计数器为预置计数器，当计数输入端信号由 OFF 变为 ON时，计数器减 1；当...
