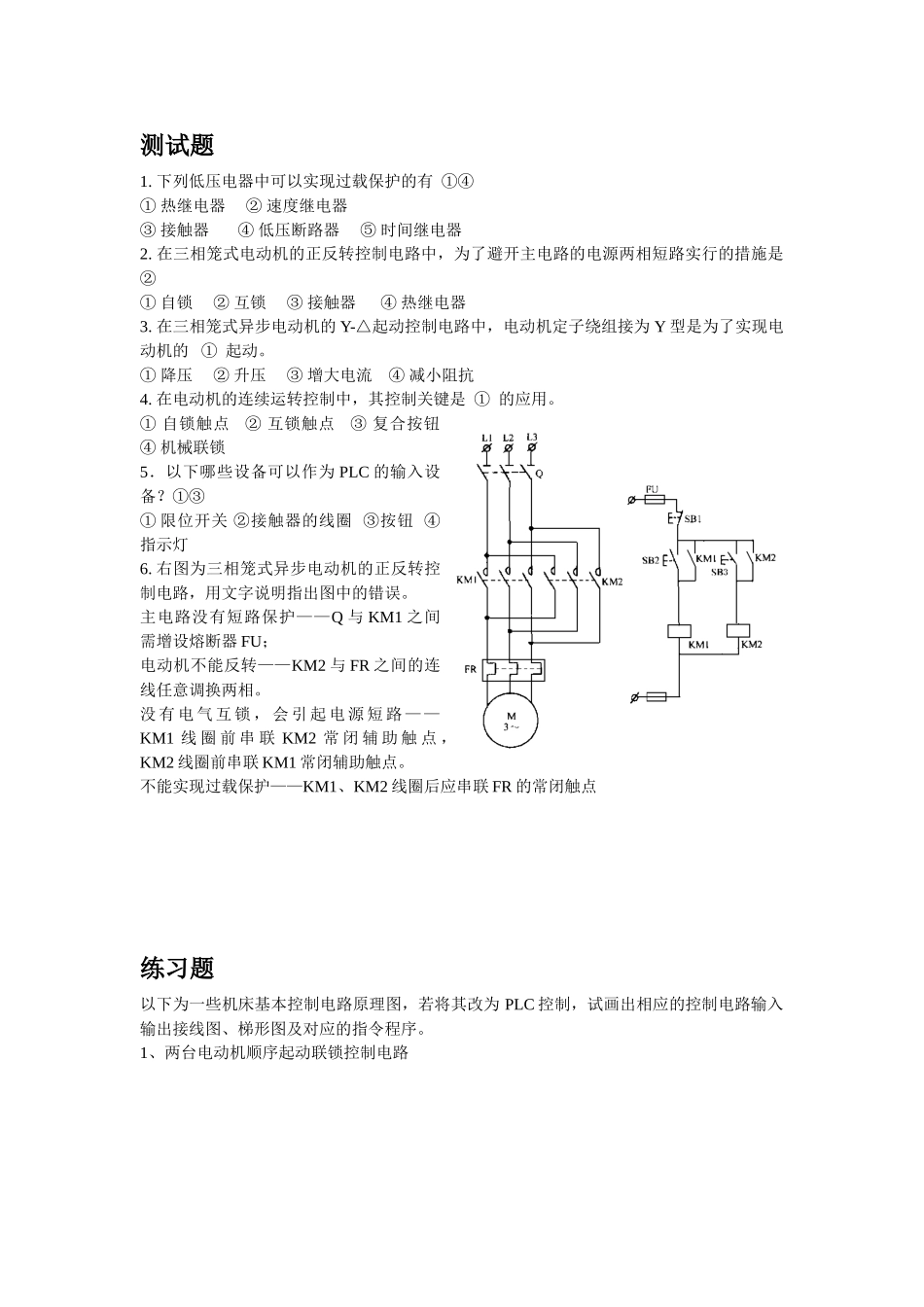

测试题1. 下列低压电器中可以实现过载保护的有 ①④ ① 热继电器 ② 速度继电器 ③ 接触器 ④ 低压断路器 ⑤ 时间继电器 2. 在三相笼式电动机的正反转控制电路中，为了避开主电路的电源两相短路实行的措施是 ②① 自锁 ② 互锁 ③ 接触器 ④ 热继电器 3. 在三相笼式异步电动机的 Y-△起动控制电路中，电动机定子绕组接为 Y 型是为了实现电动机的 ① 起动。① 降压 ② 升压 ③ 增大电流 ④ 减小阻抗4. 在电动机的连续运转控制中，其控制关键是 ① 的应用。① 自锁触点 ② 互锁触点 ③ 复合按钮 ④ 机械联锁5．以下哪些设备可以作为 PLC 的输入设备？①③① 限位开关 ②接触器的线圈 ③按钮 ④指示灯6. 右图为三相笼式异步电动机的正反转控制电路，用文字说明指出图中的错误。主电路没有短路保护——Q 与 KM1 之间需增设熔断器 FU；电动机不能反转——KM2 与 FR 之间的连线任意调换两相。没 有 电 气 互 锁 ， 会 引 起 电 源 短 路 — —KM1 线 圈 前 串 联 KM2 常 闭 辅 助 触 点 ，KM2 线圈前串联 KM1 常闭辅助触点。不能实现过载保护——KM1、KM2 线圈后应串联 FR 的常闭触点 练习题以下为一些机床基本控制电路原理图，若将其改为 PLC 控制，试画出相应的控制电路输入输出接线图、梯形图及对应的指令程序。1、两台电动机顺序起动联锁控制电路 两台电动机顺序起动联锁控制线路 2.自动限位控制电路自动限位控制电路 自动限位控制电路 3.电动机 Y-Δ 减压起动控制电路电动机 Y -Δ 降压起动自动控制电路 电动机 Y -Δ 降压起动自动控制电路 4 .自动循环控制自动循环控制电路 自动循环控制电路 用按钮、继电器、灯泡等设计一个三位抢答器控制电路。SB0SB1KA1KA2KA3HL1SB2KA2KA1KA3HL2SB3KA3KA1KA2HL3KA1KA2KA35.能耗制动控制带变压器的桥式整流能耗制动自动控制电路
