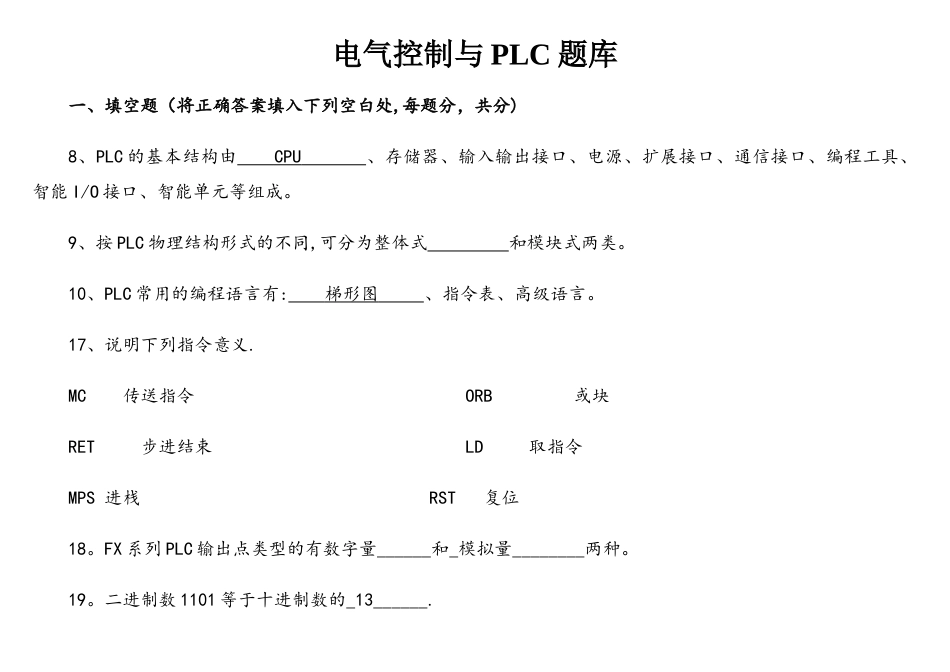

电气控制与PLC题库

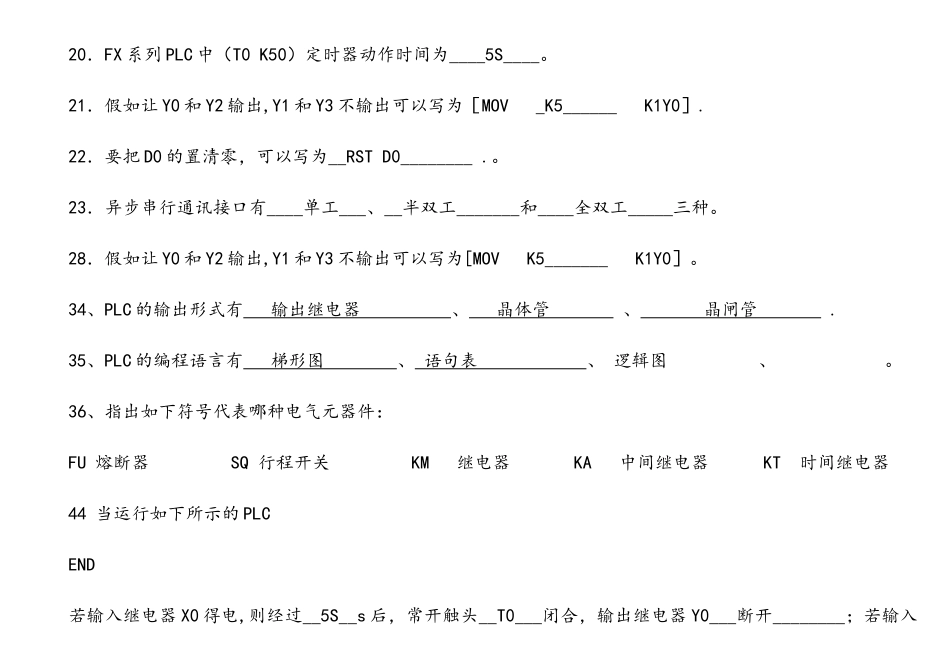

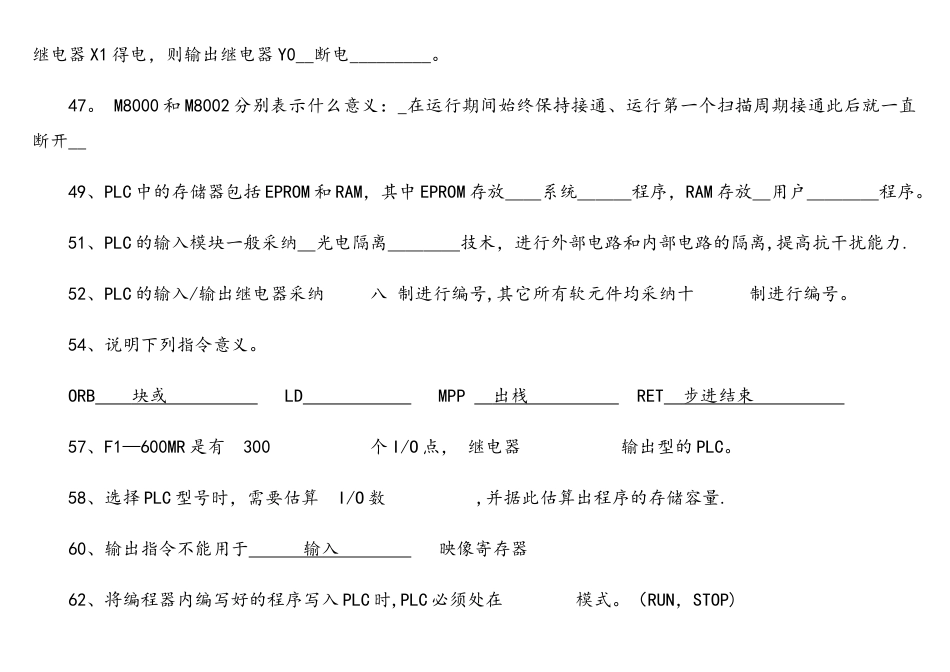

电气控制与 PLC 题库一、填空题（将正确答案填入下列空白处,每题分，共分)8、PLC 的基本结构由 CPU 、存储器、输入输出接口、电源、扩展接口、通信接口、编程工具、智能 I/O 接口、智能单元等组成。 9、按 PLC 物理结构形式的不同,可分为整体式 和模块式两类。 10、PLC 常用的编程语言有: 梯形图 、指令表、高级语言。 17、说明下列指令意义. MC 传送指令 ORB 或块 RET 步进结束 LD 取指令 MPS 进栈 RST 复位 18。FX 系列 PLC 输出点类型的有数字量______和_模拟量________两种。19。二进制数 1101 等于十进制数的_13______.20．FX 系列 PLC 中（T0 K50）定时器动作时间为____5S____。21．假如让 Y0 和 Y2 输出,Y1 和 Y3 不输出可以写为［MOV _K5______ K1Y0］. 22．要把 D0 的置清零，可以写为__RST D0________ .。23．异步串行通讯接口有____单工___、__半双工_______和____全双工_____三种。28．假如让 Y0 和 Y2 输出,Y1 和 Y3 不输出可以写为[MOV K5_______ K1Y0］。 34、PLC 的输出形式有 输出继电器 、 晶体管 、 晶闸管 .35、PLC 的编程语言有 梯形图 、 语句表 、 逻辑图 、 。36、指出如下符号代表哪种电气元器件：FU 熔断器 SQ 行程开关 KM 继电器 KA 中间继电器 KT 时间继电器 44 当运行如下所示的 PLCEND若输入继电器 X0 得电,则经过__5S__s 后，常开触头__T0___闭合，输出继电器 Y0___断开________；若输入继电器 X1 得电，则输出继电器 Y0__断电_________。47。 M8000 和 M8002 分别表示什么意义：_在运行期间始终保持接通、运行第一个扫描周期接通此后就一直断开__49、PLC 中的存储器包括 EPROM 和 RAM，其中 EPROM 存放＿＿系统＿＿＿程序，RAM 存放＿用户＿＿＿＿程序。51、PLC 的输入模块一般采纳＿光电隔离＿＿＿＿技术，进行外部电路和内部电路的隔离,提高抗干扰能力.52、PLC 的输入/输出继电器采纳 八 制进行编号,其它所有软元件均采纳十 制进行编号。54、说明下列指令意义。 ORB 块或 LD MPP 出栈 RET 步进结束 57、F1—600MR 是有 300 个 I/O 点， 继电器 输出型的 PLC。58、选择 PLC 型号时，需要估算 I/O 数 ,并据此估算出程序的存储容量. 60、输出指令不能用于 输入 映像寄存器62、将编程器内编写好的程序写入 PLC 时,PLC 必须处在 模式。（RUN，STOP)63、F1-40E 是 F...
