电气控制和PLC应用-知识点汇总

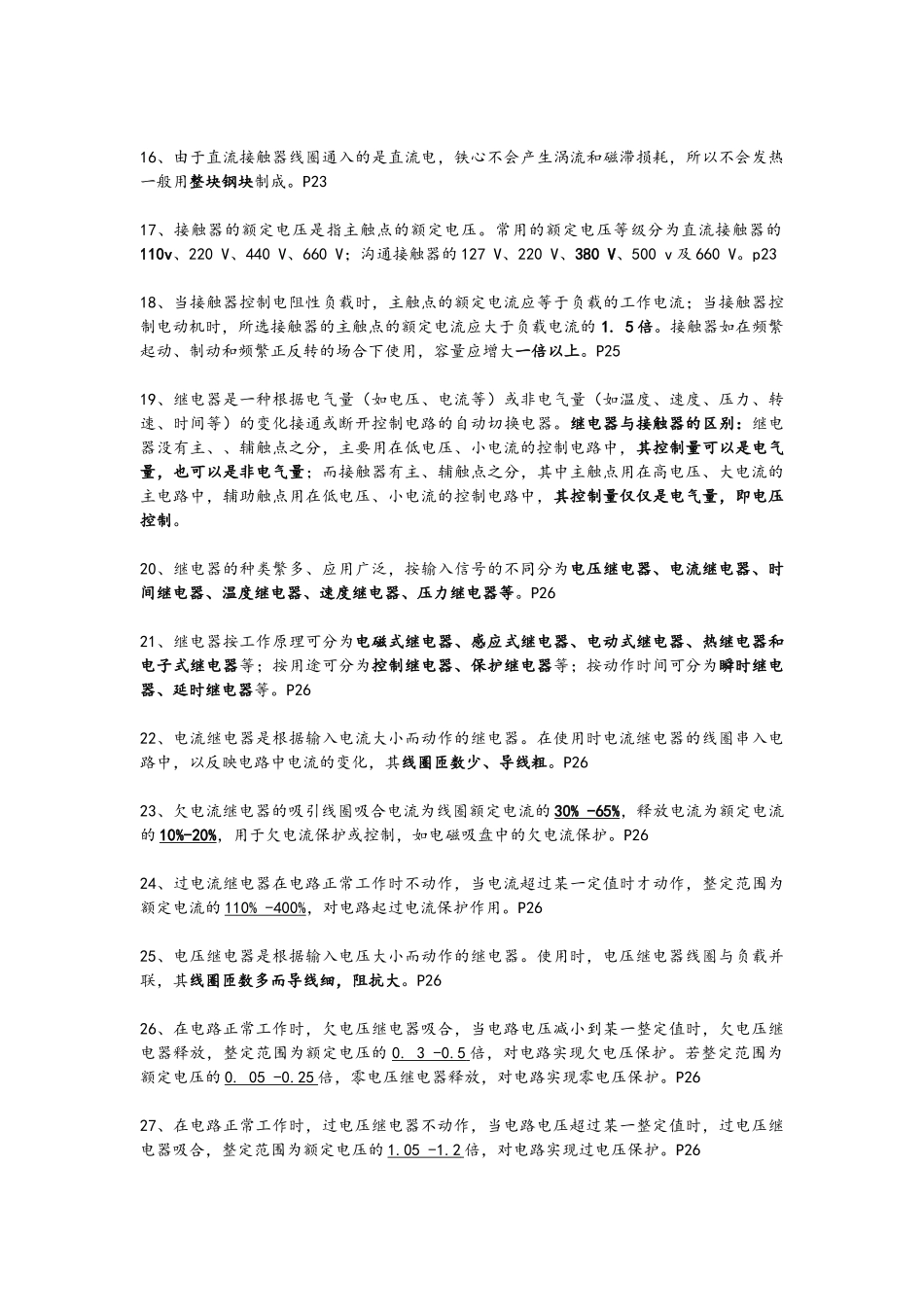

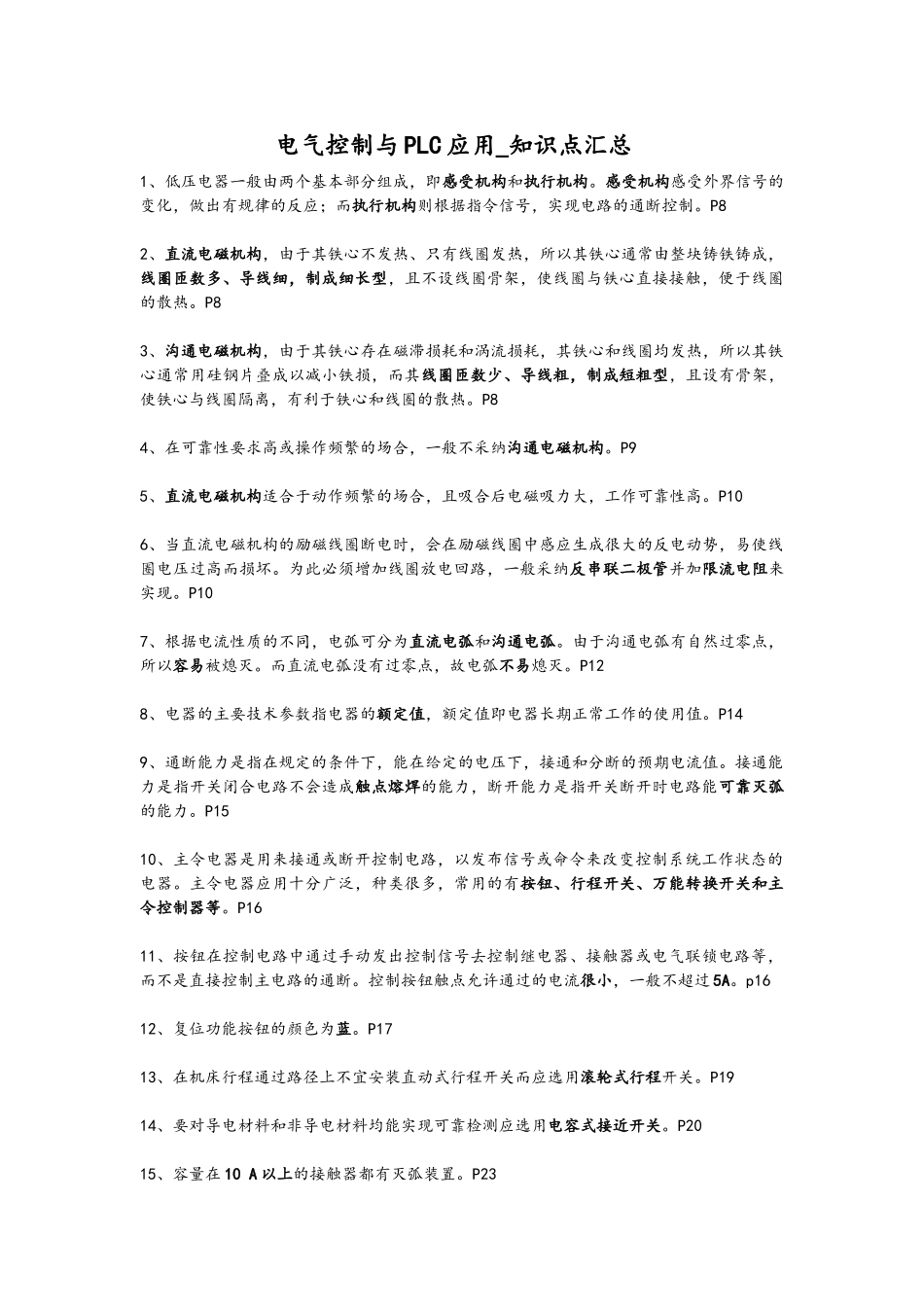

电气控制与 PLC 应用_知识点汇总1、低压电器一般由两个基本部分组成，即感受机构和执行机构。感受机构感受外界信号的变化，做出有规律的反应；而执行机构则根据指令信号，实现电路的通断控制。P82、直流电磁机构，由于其铁心不发热、只有线圈发热，所以其铁心通常由整块铸铁铸成，线圈匝数多、导线细，制成细长型，且不设线圈骨架，使线圈与铁心直接接触，便于线圈的散热。P83、沟通电磁机构，由于其铁心存在磁滞损耗和涡流损耗，其铁心和线圈均发热，所以其铁心通常用硅钢片叠成以减小铁损，而其线圈匝数少、导线粗，制成短粗型，且设有骨架，使铁心与线圈隔离，有利于铁心和线圈的散热。P84、在可靠性要求高或操作频繁的场合，一般不采纳沟通电磁机构。P95、直流电磁机构适合于动作频繁的场合，且吸合后电磁吸力大，工作可靠性高。P106、当直流电磁机构的励磁线圈断电时，会在励磁线圈中感应生成很大的反电动势，易使线圈电压过高而损坏。为此必须增加线圈放电回路，一般采纳反串联二极管并加限流电阻来实现。P107、根据电流性质的不同，电弧可分为直流电弧和沟通电弧。由于沟通电弧有自然过零点，所以容易被熄灭。而直流电弧没有过零点，故电弧不易熄灭。P128、电器的主要技术参数指电器的额定值，额定值即电器长期正常工作的使用值。P149、通断能力是指在规定的条件下，能在给定的电压下，接通和分断的预期电流值。接通能力是指开关闭合电路不会造成触点熔焊的能力，断开能力是指开关断开时电路能可靠灭弧的能力。P1510、主令电器是用来接通或断开控制电路，以发布信号或命令来改变控制系统工作状态的电器。主令电器应用十分广泛，种类很多，常用的有按钮、行程开关、万能转换开关和主令控制器等。P1611、按钮在控制电路中通过手动发出控制信号去控制继电器、接触器或电气联锁电路等，而不是直接控制主电路的通断。控制按钮触点允许通过的电流很小，一般不超过 5A。p1612、复位功能按钮的颜色为蓝。P1713、在机床行程通过路径上不宜安装直动式行程开关而应选用滚轮式行程开关。P1914、要对导电材料和非导电材料均能实现可靠检测应选用电容式接近开关。P2015、容量在 10 A 以上的接触器都有灭弧装置。P2316、由于直流接触器线圈通入的是直流电，铁心不会产生涡流和磁滞损耗，所以不会发热一般用整块钢块制成。P2317、接触器的额定电压是指主触点的额定电压。常用的额定电压等级分为直流接触器的110v、220 V、440 V、660 V；沟通接触器...
