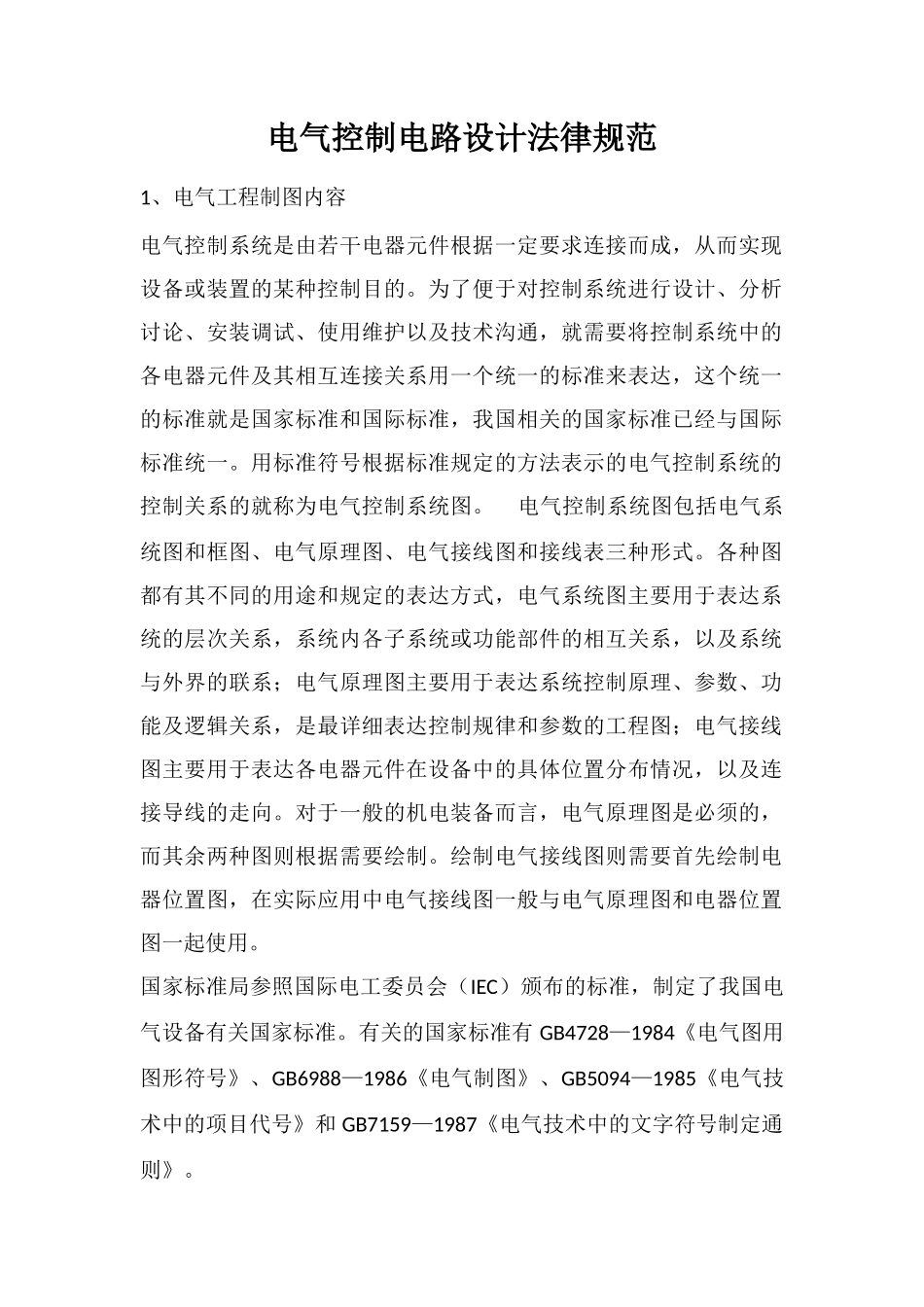

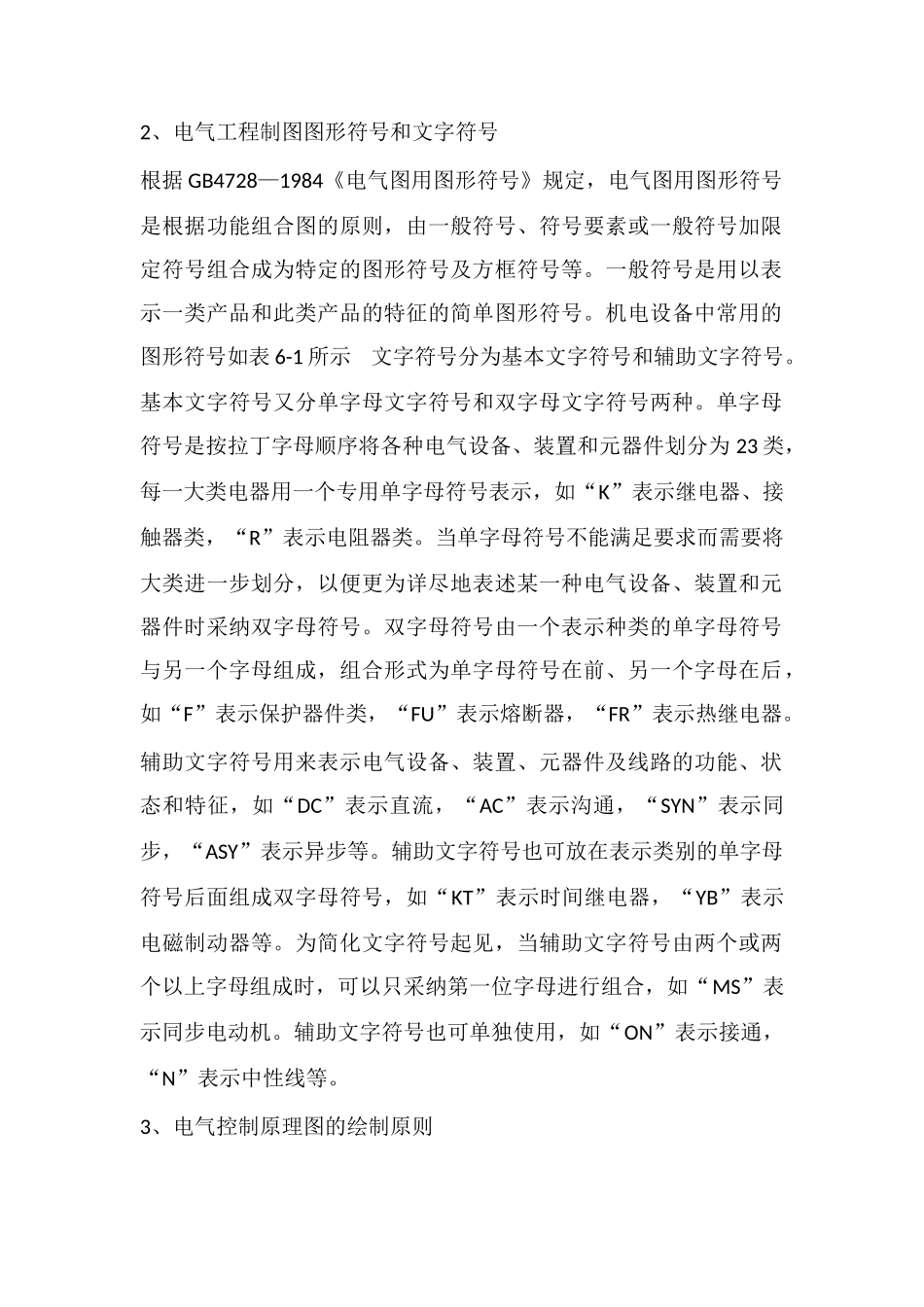

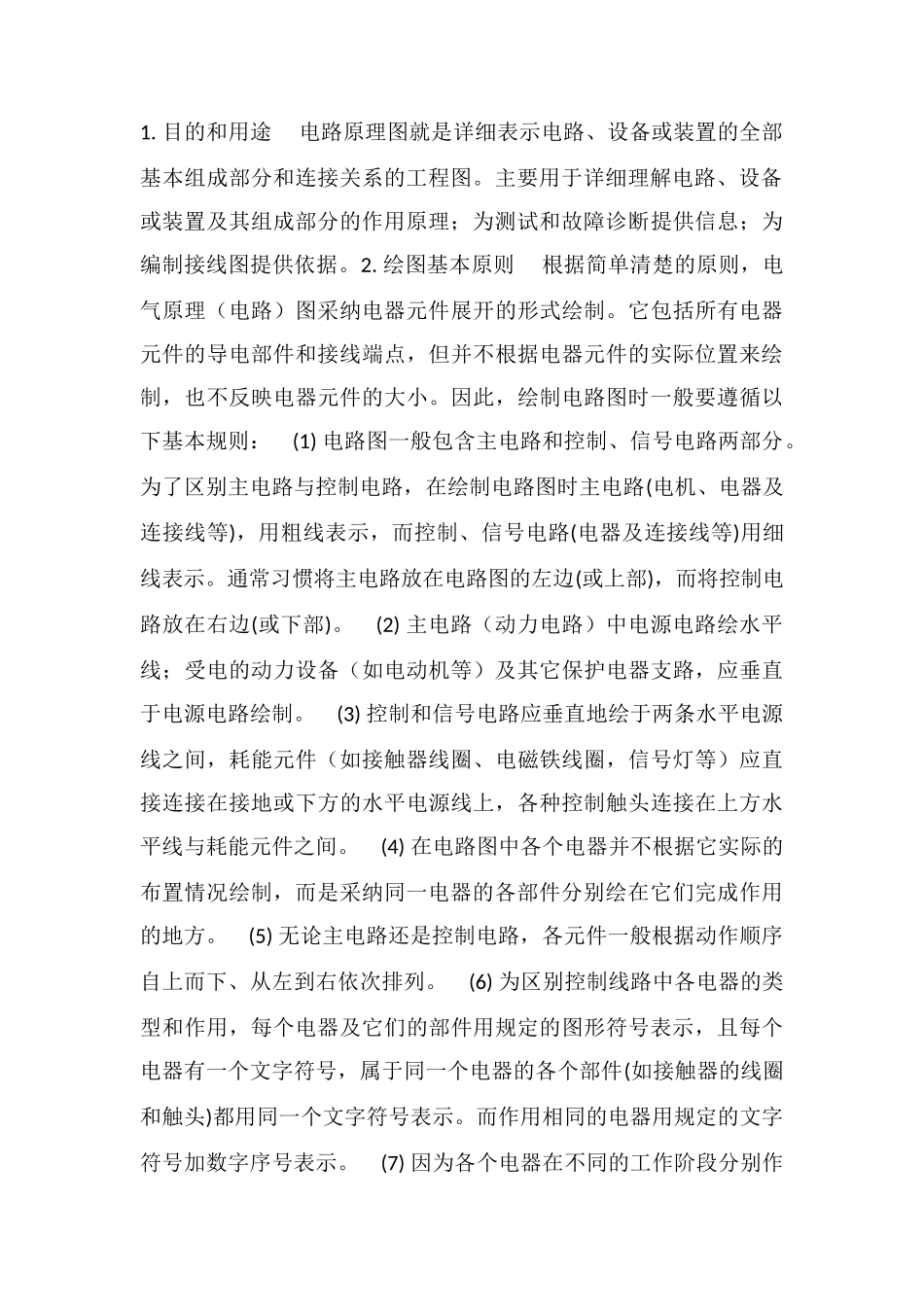

电气控制电路设计法律规范1、电气工程制图内容电气控制系统是由若干电器元件根据一定要求连接而成，从而实现设备或装置的某种控制目的。为了便于对控制系统进行设计、分析讨论、安装调试、使用维护以及技术沟通，就需要将控制系统中的各电器元件及其相互连接关系用一个统一的标准来表达，这个统一的标准就是国家标准和国际标准，我国相关的国家标准已经与国际标准统一。用标准符号根据标准规定的方法表示的电气控制系统的控制关系的就称为电气控制系统图。 电气控制系统图包括电气系统图和框图、电气原理图、电气接线图和接线表三种形式。各种图都有其不同的用途和规定的表达方式，电气系统图主要用于表达系统的层次关系，系统内各子系统或功能部件的相互关系，以及系统与外界的联系；电气原理图主要用于表达系统控制原理、参数、功能及逻辑关系，是最详细表达控制规律和参数的工程图；电气接线图主要用于表达各电器元件在设备中的具体位置分布情况，以及连接导线的走向。对于一般的机电装备而言，电气原理图是必须的，而其余两种图则根据需要绘制。绘制电气接线图则需要首先绘制电器位置图，在实际应用中电气接线图一般与电气原理图和电器位置图一起使用。国家标准局参照国际电工委员会（IEC）颁布的标准，制定了我国电气设备有关国家标准。有关的国家标准有 GB4728—1984《电气图用图形符号》、GB6988—1986《电气制图》、GB5094—1985《电气技术中的项目代号》和 GB7159—1987《电气技术中的文字符号制定通则》。2、电气工程制图图形符号和文字符号根据 GB4728—1984《电气图用图形符号》规定，电气图用图形符号是根据功能组合图的原则，由一般符号、符号要素或一般符号加限定符号组合成为特定的图形符号及方框符号等。一般符号是用以表示一类产品和此类产品的特征的简单图形符号。机电设备中常用的图形符号如表 6-1 所示 文字符号分为基本文字符号和辅助文字符号。基本文字符号又分单字母文字符号和双字母文字符号两种。单字母符号是按拉丁字母顺序将各种电气设备、装置和元器件划分为 23 类，每一大类电器用一个专用单字母符号表示，如“K”表示继电器、接触器类，“R”表示电阻器类。当单字母符号不能满足要求而需要将大类进一步划分，以便更为详尽地表述某一种电气设备、装置和元器件时采纳双字母符号。双字母符号由一个表示种类的单字母符号与另一个字母组成，组合形式为单字母符号在前、另一个字母在后，如“F”表示保护器件类，...
