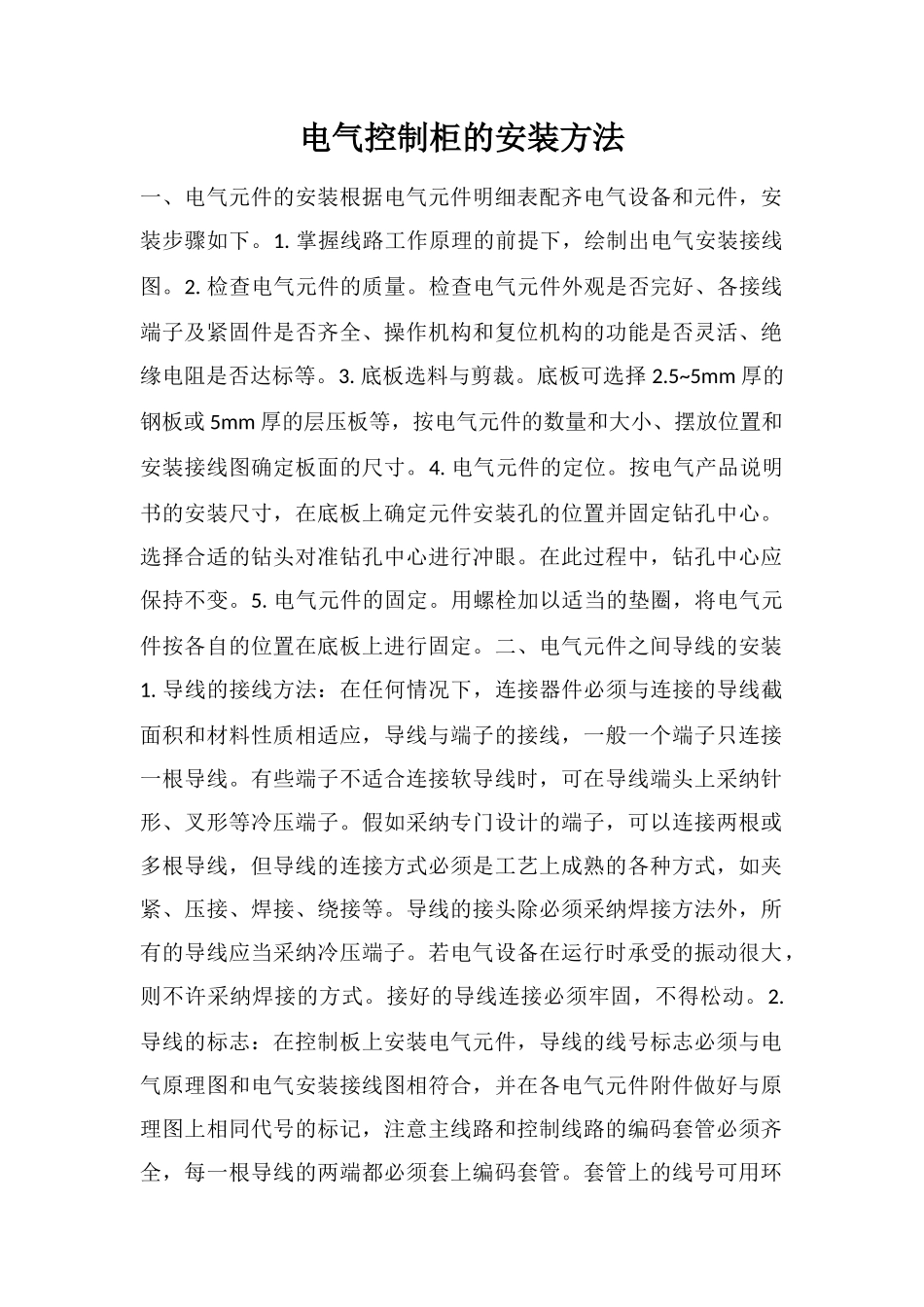

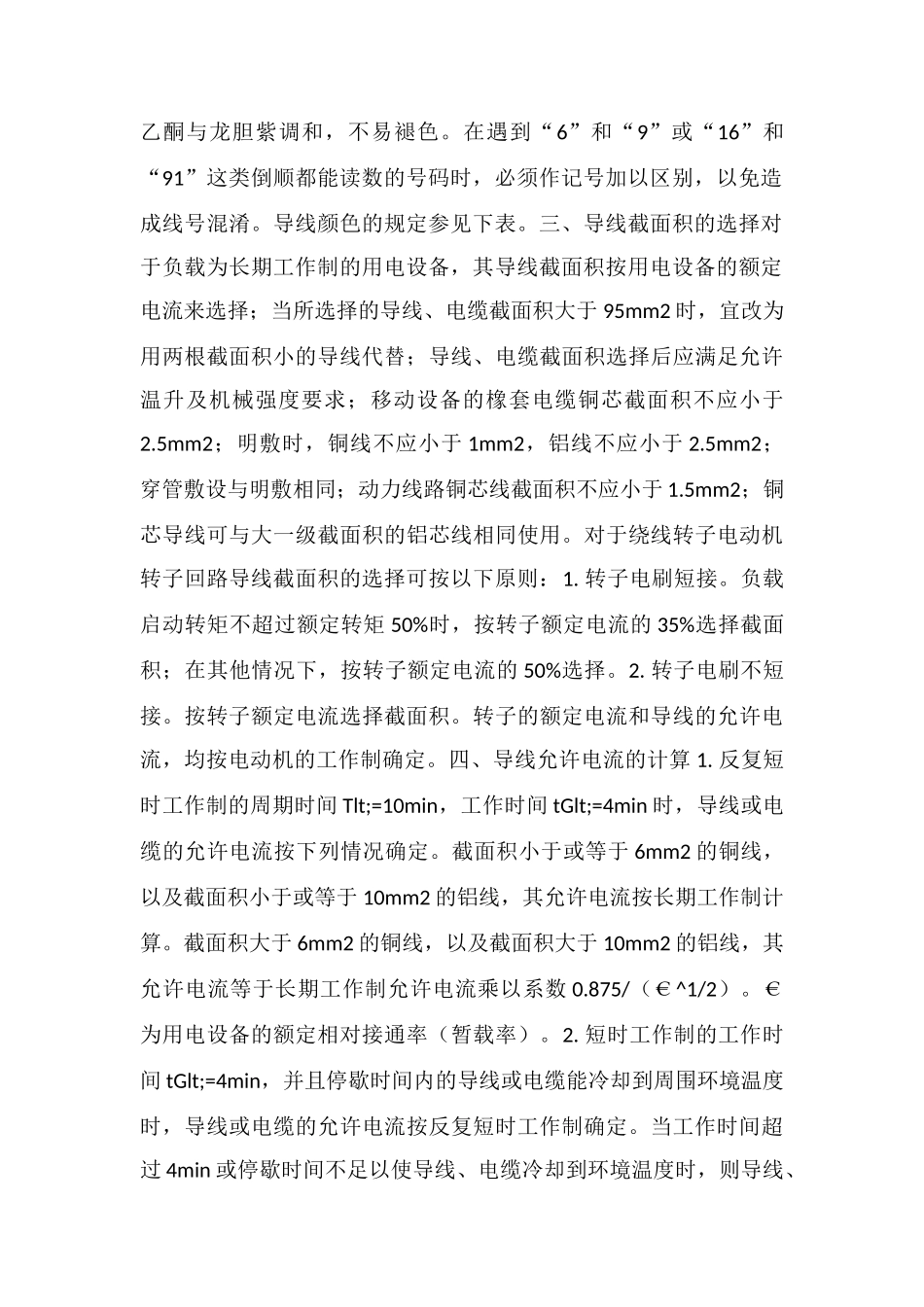

电气控制柜的安装方法一、电气元件的安装根据电气元件明细表配齐电气设备和元件，安装步骤如下。1. 掌握线路工作原理的前提下，绘制出电气安装接线图。2. 检查电气元件的质量。检查电气元件外观是否完好、各接线端子及紧固件是否齐全、操作机构和复位机构的功能是否灵活、绝缘电阻是否达标等。3. 底板选料与剪裁。底板可选择 2.5~5mm 厚的钢板或 5mm 厚的层压板等，按电气元件的数量和大小、摆放位置和安装接线图确定板面的尺寸。4. 电气元件的定位。按电气产品说明书的安装尺寸，在底板上确定元件安装孔的位置并固定钻孔中心。选择合适的钻头对准钻孔中心进行冲眼。在此过程中，钻孔中心应保持不变。5. 电气元件的固定。用螺栓加以适当的垫圈，将电气元件按各自的位置在底板上进行固定。二、电气元件之间导线的安装1. 导线的接线方法：在任何情况下，连接器件必须与连接的导线截面积和材料性质相适应，导线与端子的接线，一般一个端子只连接一根导线。有些端子不适合连接软导线时，可在导线端头上采纳针形、叉形等冷压端子。假如采纳专门设计的端子，可以连接两根或多根导线，但导线的连接方式必须是工艺上成熟的各种方式，如夹紧、压接、焊接、绕接等。导线的接头除必须采纳焊接方法外，所有的导线应当采纳冷压端子。若电气设备在运行时承受的振动很大，则不许采纳焊接的方式。接好的导线连接必须牢固，不得松动。2. 导线的标志：在控制板上安装电气元件，导线的线号标志必须与电气原理图和电气安装接线图相符合，并在各电气元件附件做好与原理图上相同代号的标记，注意主线路和控制线路的编码套管必须齐全，每一根导线的两端都必须套上编码套管。套管上的线号可用环乙酮与龙胆紫调和，不易褪色。在遇到“6”和“9”或“16”和“91”这类倒顺都能读数的号码时，必须作记号加以区别，以免造成线号混淆。导线颜色的规定参见下表。三、导线截面积的选择对于负载为长期工作制的用电设备，其导线截面积按用电设备的额定电流来选择；当所选择的导线、电缆截面积大于 95mm2 时，宜改为用两根截面积小的导线代替；导线、电缆截面积选择后应满足允许温升及机械强度要求；移动设备的橡套电缆铜芯截面积不应小于2.5mm2；明敷时，铜线不应小于 1mm2，铝线不应小于 2.5mm2；穿管敷设与明敷相同；动力线路铜芯线截面积不应小于 1.5mm2；铜芯导线可与大一级截面积的铝芯线相同使用。对于绕线转子电动机转子回路导线截面积的选择可按以下原则：1....
