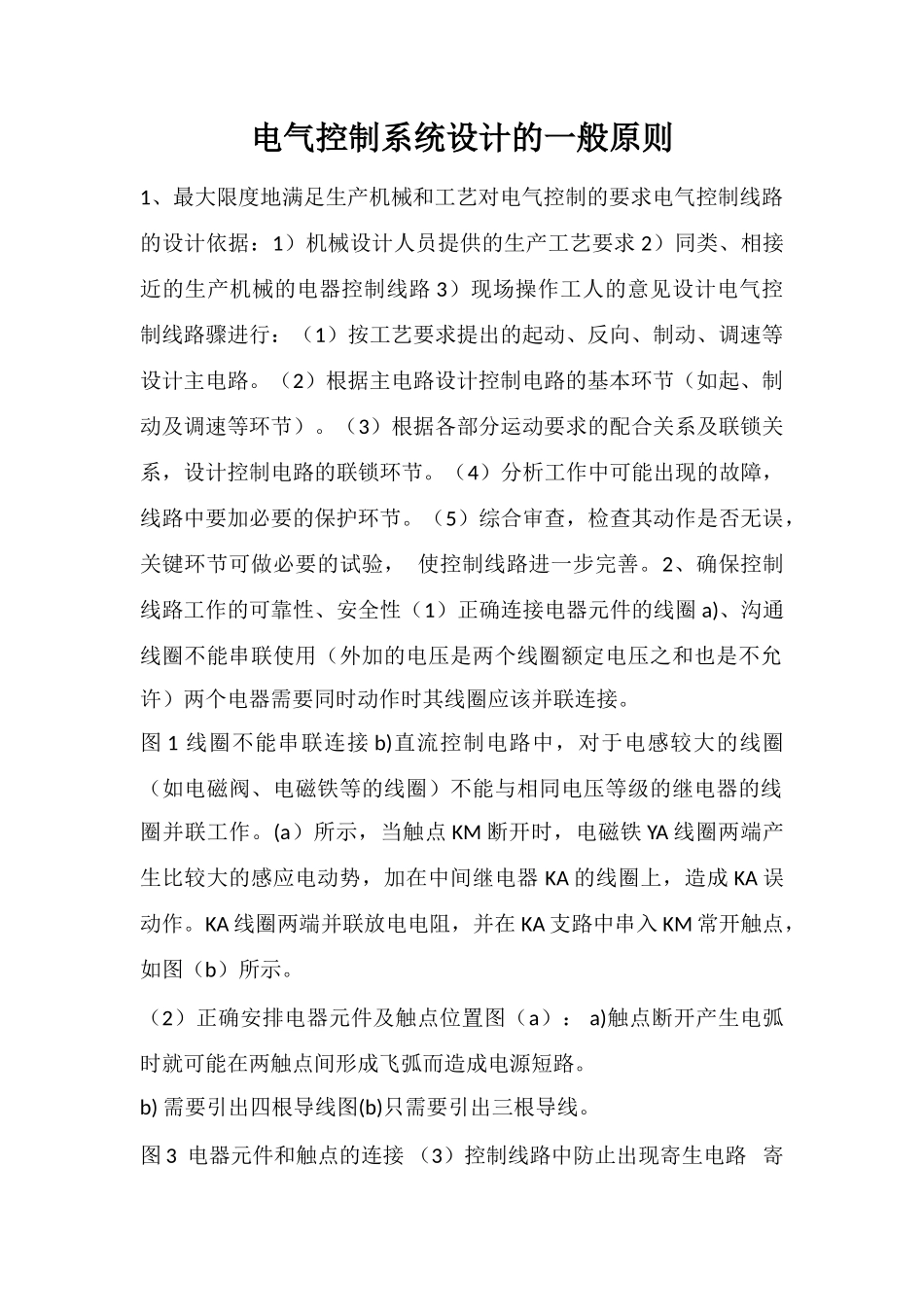

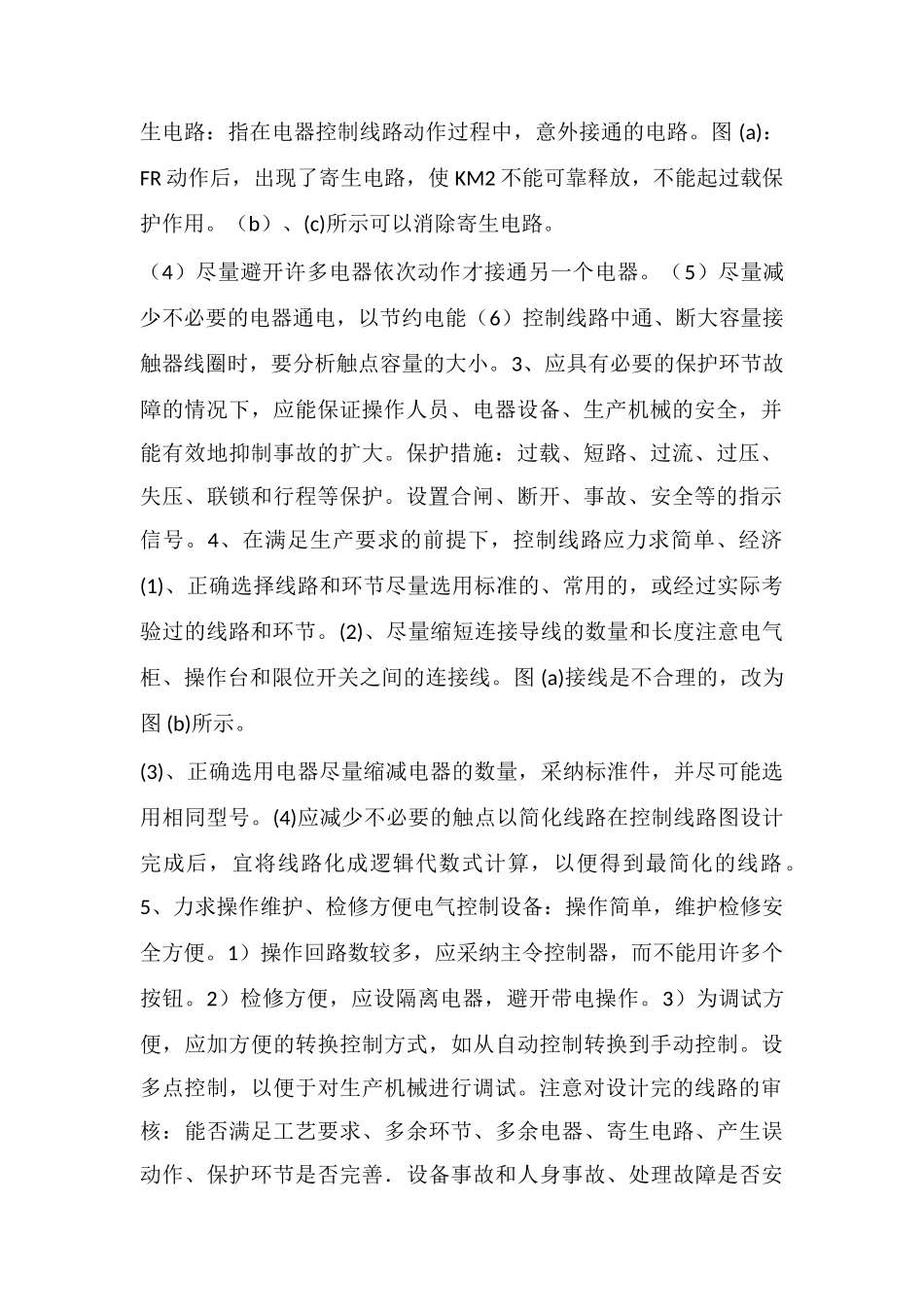

电气控制系统设计的一般原则1、最大限度地满足生产机械和工艺对电气控制的要求电气控制线路的设计依据：1）机械设计人员提供的生产工艺要求 2）同类、相接近的生产机械的电器控制线路 3）现场操作工人的意见设计电气控制线路骤进行：（1）按工艺要求提出的起动、反向、制动、调速等设计主电路。（2）根据主电路设计控制电路的基本环节（如起、制动及调速等环节）。（3）根据各部分运动要求的配合关系及联锁关系，设计控制电路的联锁环节。（4）分析工作中可能出现的故障，线路中要加必要的保护环节。（5）综合审查，检查其动作是否无误，关键环节可做必要的试验， 使控制线路进一步完善。2、确保控制线路工作的可靠性、安全性（1）正确连接电器元件的线圈 a)、沟通线圈不能串联使用（外加的电压是两个线圈额定电压之和也是不允许）两个电器需要同时动作时其线圈应该并联连接。图 1 线圈不能串联连接 b)直流控制电路中，对于电感较大的线圈（如电磁阀、电磁铁等的线圈）不能与相同电压等级的继电器的线圈并联工作。(a）所示，当触点 KM 断开时，电磁铁 YA 线圈两端产生比较大的感应电动势，加在中间继电器 KA 的线圈上，造成 KA 误动作。KA 线圈两端并联放电电阻，并在 KA 支路中串入 KM 常开触点，如图（b）所示。（2）正确安排电器元件及触点位置图（a）： a)触点断开产生电弧时就可能在两触点间形成飞弧而造成电源短路。b) 需要引出四根导线图(b)只需要引出三根导线。图 3 电器元件和触点的连接 （3）控制线路中防止出现寄生电路 寄生电路：指在电器控制线路动作过程中，意外接通的电路。图 (a)： FR 动作后，出现了寄生电路，使 KM2 不能可靠释放，不能起过载保护作用。（b）、(c)所示可以消除寄生电路。（4）尽量避开许多电器依次动作才接通另一个电器。（5）尽量减少不必要的电器通电，以节约电能（6）控制线路中通、断大容量接触器线圈时，要分析触点容量的大小。3、应具有必要的保护环节故障的情况下，应能保证操作人员、电器设备、生产机械的安全，并能有效地抑制事故的扩大。保护措施：过载、短路、过流、过压、失压、联锁和行程等保护。设置合闸、断开、事故、安全等的指示信号。4、在满足生产要求的前提下，控制线路应力求简单、经济(1)、正确选择线路和环节尽量选用标准的、常用的，或经过实际考验过的线路和环节。(2)、尽量缩短连接导线的数量和长度注意电气柜、操作台和限位开关之间的连接线。图 (a...
