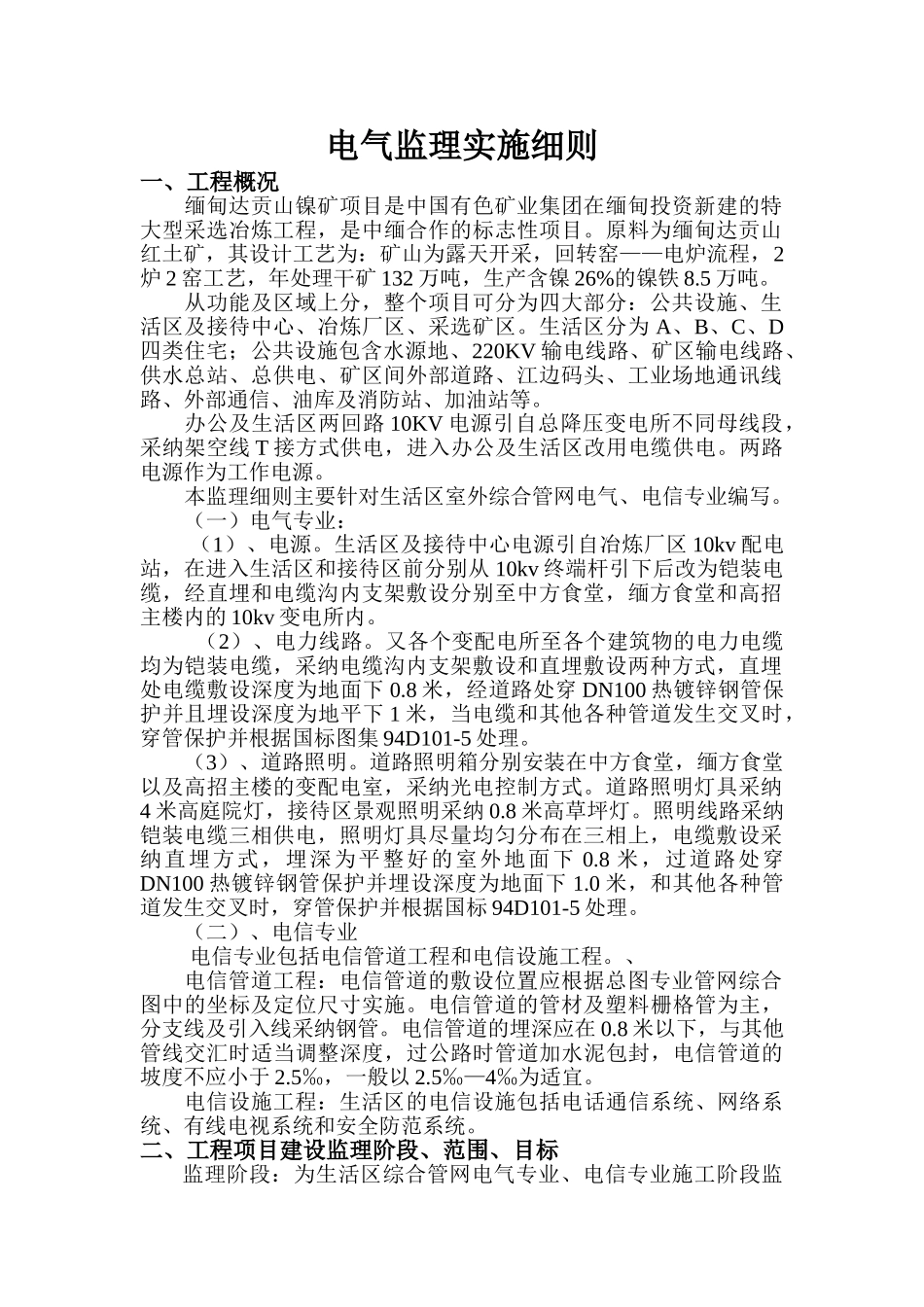

电气监理实施细则一、工程概况缅甸达贡山镍矿项目是中国有色矿业集团在缅甸投资新建的特大型采选冶炼工程，是中缅合作的标志性项目。原料为缅甸达贡山红土矿，其设计工艺为：矿山为露天开采，回转窑——电炉流程，2炉 2 窑工艺，年处理干矿 132 万吨，生产含镍 26%的镍铁 8.5 万吨。从功能及区域上分，整个项目可分为四大部分：公共设施、生活区及接待中心、冶炼厂区、采选矿区。生活区分为 A、B、C、D四类住宅；公共设施包含水源地、220KV 输电线路、矿区输电线路、供水总站、总供电、矿区间外部道路、江边码头、工业场地通讯线路、外部通信、油库及消防站、加油站等。办公及生活区两回路 10KV 电源引自总降压变电所不同母线段，采纳架空线 T 接方式供电，进入办公及生活区改用电缆供电。两路电源作为工作电源。本监理细则主要针对生活区室外综合管网电气、电信专业编写。（一）电气专业： （1）、电源。生活区及接待中心电源引自冶炼厂区 10kv 配电站，在进入生活区和接待区前分别从 10kv 终端杆引下后改为铠装电缆，经直埋和电缆沟内支架敷设分别至中方食堂，缅方食堂和高招主楼内的 10kv 变电所内。 （2）、电力线路。又各个变配电所至各个建筑物的电力电缆均为铠装电缆，采纳电缆沟内支架敷设和直埋敷设两种方式，直埋处电缆敷设深度为地面下 0.8 米，经道路处穿 DN100 热镀锌钢管保护并且埋设深度为地平下 1 米，当电缆和其他各种管道发生交叉时，穿管保护并根据国标图集 94D101-5 处理。（3）、道路照明。道路照明箱分别安装在中方食堂，缅方食堂以及高招主楼的变配电室，采纳光电控制方式。道路照明灯具采纳4 米高庭院灯，接待区景观照明采纳 0.8 米高草坪灯。照明线路采纳铠装电缆三相供电，照明灯具尽量均匀分布在三相上，电缆敷设采纳直埋方式，埋深为平整好的室外地面下 0.8 米，过道路处穿DN100 热镀锌钢管保护并埋设深度为地面下 1.0 米，和其他各种管道发生交叉时，穿管保护并根据国标 94D101-5 处理。（二）、电信专业 电信专业包括电信管道工程和电信设施工程。、电信管道工程：电信管道的敷设位置应根据总图专业管网综合图中的坐标及定位尺寸实施。电信管道的管材及塑料栅格管为主，分支线及引入线采纳钢管。电信管道的埋深应在 0.8 米以下，与其他管线交汇时适当调整深度，过公路时管道加水泥包封，电信管道的坡度不应小于 2.5‰，一般以 2.5‰—4‰为适宜。电信设施工程：生活区...
