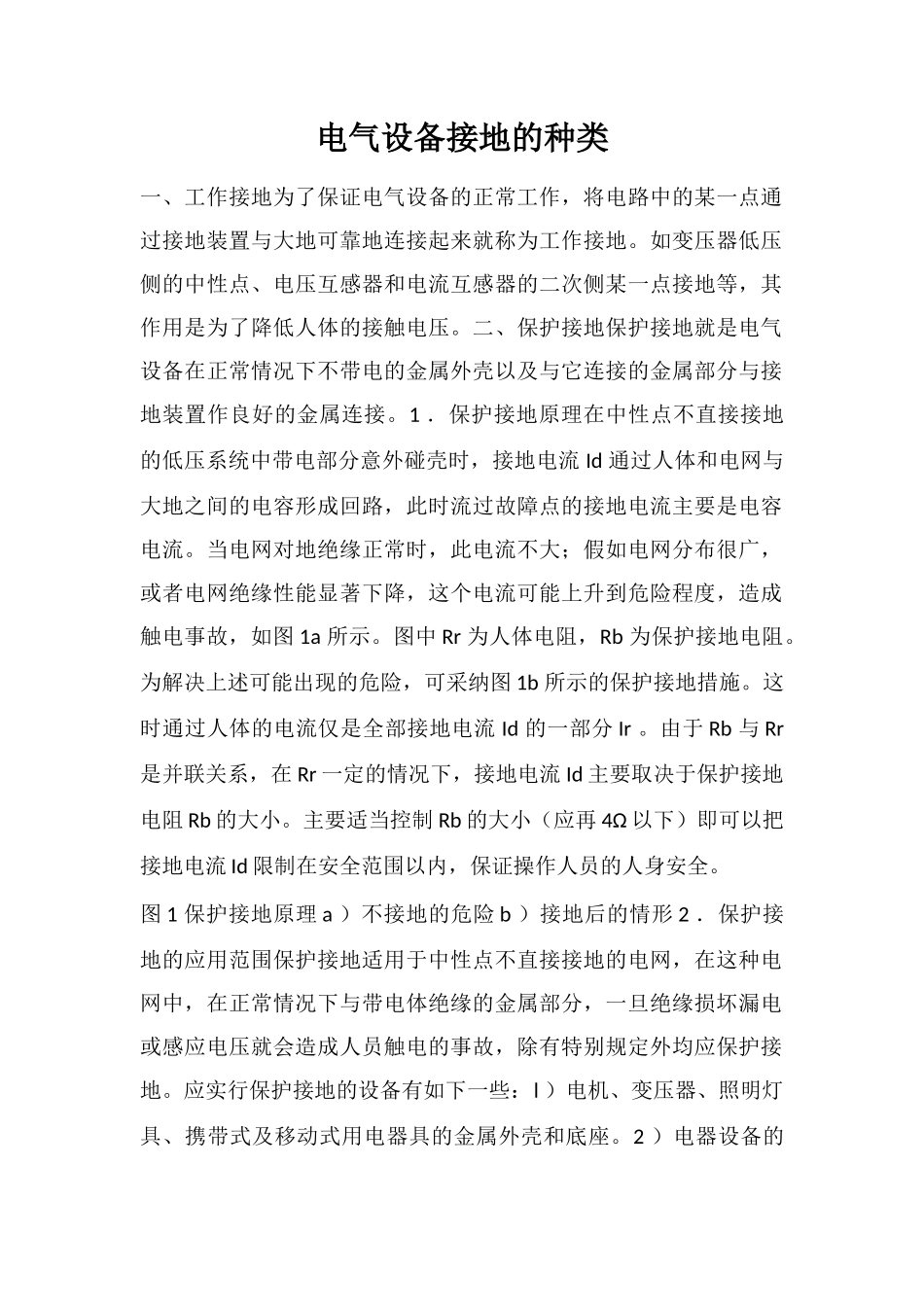

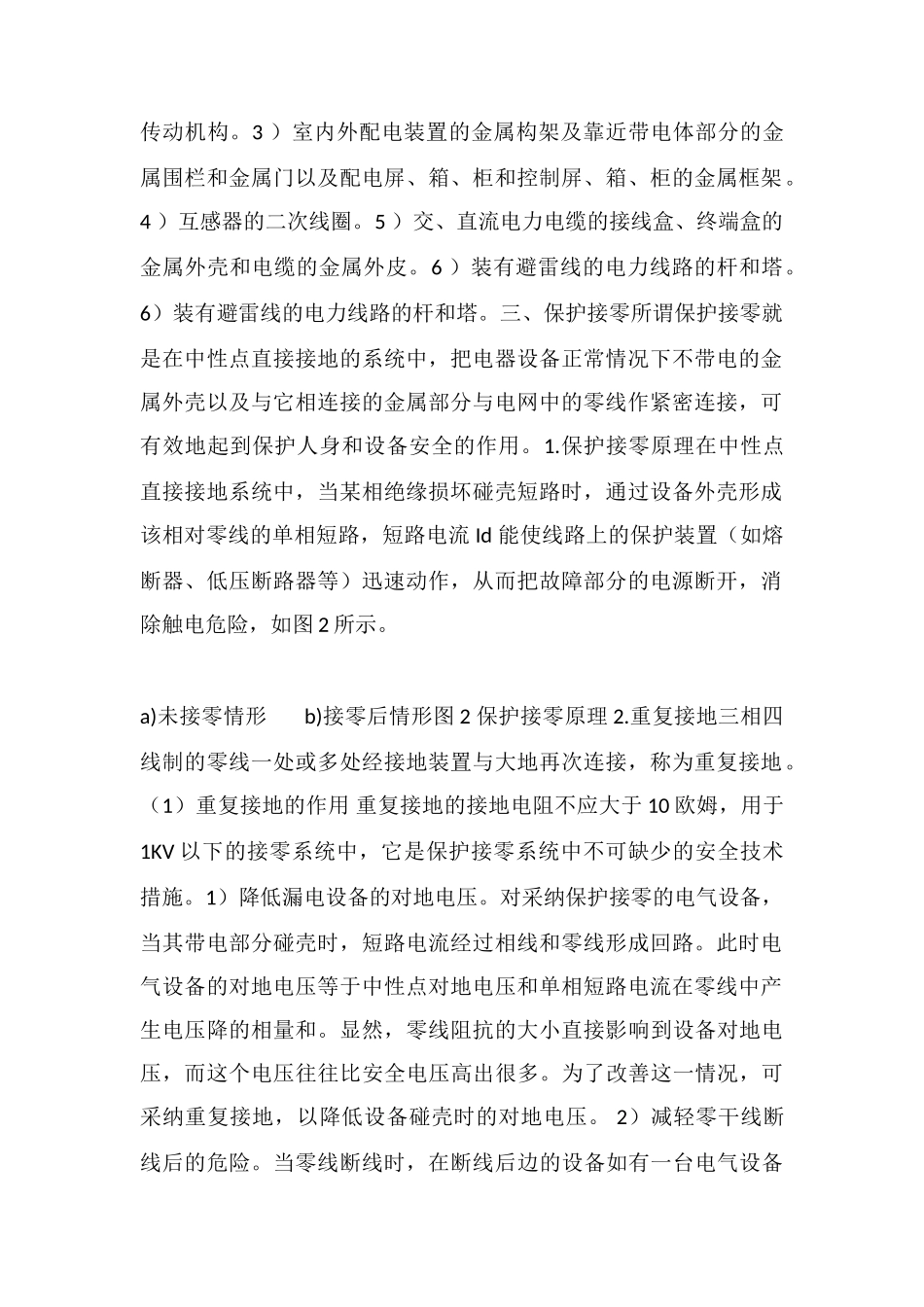

电气设备接地的种类一、工作接地为了保证电气设备的正常工作，将电路中的某一点通过接地装置与大地可靠地连接起来就称为工作接地。如变压器低压侧的中性点、电压互感器和电流互感器的二次侧某一点接地等，其作用是为了降低人体的接触电压。二、保护接地保护接地就是电气设备在正常情况下不带电的金属外壳以及与它连接的金属部分与接地装置作良好的金属连接。1 ．保护接地原理在中性点不直接接地的低压系统中带电部分意外碰壳时，接地电流 Id 通过人体和电网与大地之间的电容形成回路，此时流过故障点的接地电流主要是电容电流。当电网对地绝缘正常时，此电流不大；假如电网分布很广，或者电网绝缘性能显著下降，这个电流可能上升到危险程度，造成触电事故，如图 1a 所示。图中 Rr 为人体电阻，Rb 为保护接地电阻。为解决上述可能出现的危险，可采纳图 1b 所示的保护接地措施。这时通过人体的电流仅是全部接地电流 Id 的一部分 Ir 。由于 Rb 与 Rr 是并联关系，在 Rr 一定的情况下，接地电流 Id 主要取决于保护接地电阻 Rb 的大小。主要适当控制 Rb 的大小（应再 4Ω 以下）即可以把接地电流 Id 限制在安全范围以内，保证操作人员的人身安全。图 1 保护接地原理 a ）不接地的危险 b ）接地后的情形 2 ．保护接地的应用范围保护接地适用于中性点不直接接地的电网，在这种电网中，在正常情况下与带电体绝缘的金属部分，一旦绝缘损坏漏电或感应电压就会造成人员触电的事故，除有特别规定外均应保护接地。应实行保护接地的设备有如下一些：l ）电机、变压器、照明灯具、携带式及移动式用电器具的金属外壳和底座。2 ）电器设备的传动机构。3 ）室内外配电装置的金属构架及靠近带电体部分的金属围栏和金属门以及配电屏、箱、柜和控制屏、箱、柜的金属框架。4 ）互感器的二次线圈。5 ）交、直流电力电缆的接线盒、终端盒的金属外壳和电缆的金属外皮。6 ）装有避雷线的电力线路的杆和塔。6）装有避雷线的电力线路的杆和塔。三、保护接零所谓保护接零就是在中性点直接接地的系统中，把电器设备正常情况下不带电的金属外壳以及与它相连接的金属部分与电网中的零线作紧密连接，可有效地起到保护人身和设备安全的作用。1.保护接零原理在中性点直接接地系统中，当某相绝缘损坏碰壳短路时，通过设备外壳形成该相对零线的单相短路，短路电流 Id 能使线路上的保护装置（如熔断器、低压断路器等）迅速动作，从而把故障...
