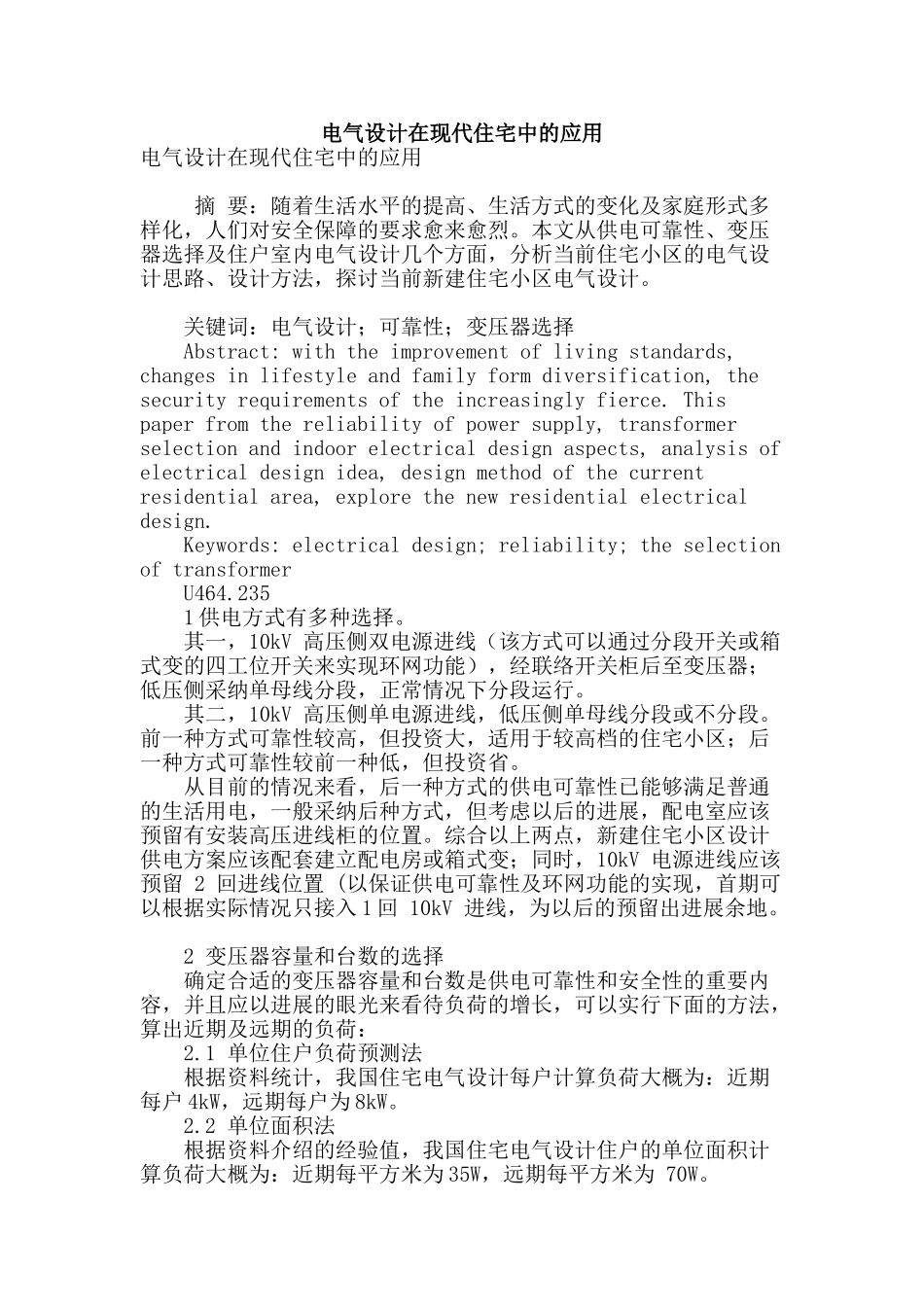

电气设计在现代住宅中的应用

电气设计在现代住宅中的应用电气设计在现代住宅中的应用 摘 要：随着生活水平的提高、生活方式的变化及家庭形式多样化，人们对安全保障的要求愈来愈烈。本文从供电可靠性、变压器选择及住户室内电气设计几个方面，分析当前住宅小区的电气设计思路、设计方法，探讨当前新建住宅小区电气设计。 关键词：电气设计；可靠性；变压器选择 Abstract: with the improvement of living standards, changes in lifestyle and family form diversification, the security requirements of the increasingly fierce. This paper from the reliability of power supply, transformer selection and indoor electrical design aspects, analysis of electrical design idea, design method of the current residential area, explore the new residential electrical design. Keywords: electrical design; reliability; the selection of transformer U464.235 1 供电方式有多种选择。 其一，10kV 高压侧双电源进线（该方式可以通过分段开关或箱式变的四工位开关来实现环网功能），经联络开关柜后至变压器；低压侧采纳单母线分段，正常情况下分段运行。 其二，10kV 高压侧单电源进线，低压侧单母线分段或不分段。前一种方式可靠性较高，但投资大，适用于较高档的住宅小区；后一种方式可靠性较前一种低，但投资省。 从目前的情况来看，后一种方式的供电可靠性已能够满足普通的生活用电，一般采纳后种方式，但考虑以后的进展，配电室应该预留有安装高压进线柜的位置。综合以上两点，新建住宅小区设计供电方案应该配套建立配电房或箱式变；同时，10kV 电源进线应该预留 2 回进线位置 (以保证供电可靠性及环网功能的实现，首期可以根据实际情况只接入 1 回 10kV 进线，为以后的预留出进展余地。 2 变压器容量和台数的选择 确定合适的变压器容量和台数是供电可靠性和安全性的重要内容，并且应以进展的眼光来看待负荷的增长，可以实行下面的方法，算出近期及远期的负荷： 2.1 单位住户负荷预测法 根据资料统计，我国住宅电气设计每户计算负荷大概为：近期每户 4kW，远期每户为 8kW。 2.2 单位面积法 根据资料介绍的经验值，我国住宅电气设计住户的单位面积计算负荷大概为：近期每平方米为 35W，远期每平方米为 70W。 根据以上两种计算方法得出的结果，由于住宅小区内...
