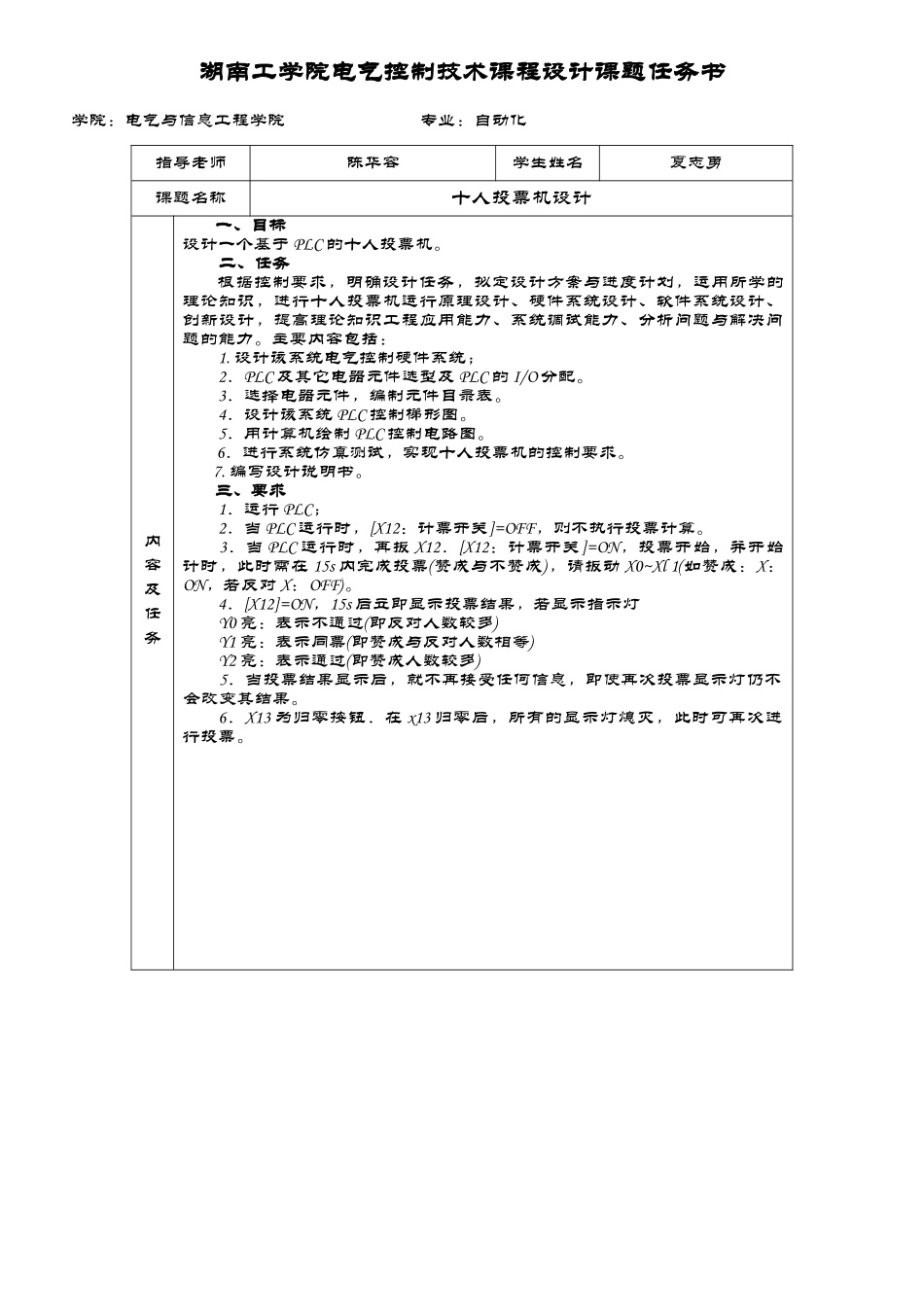

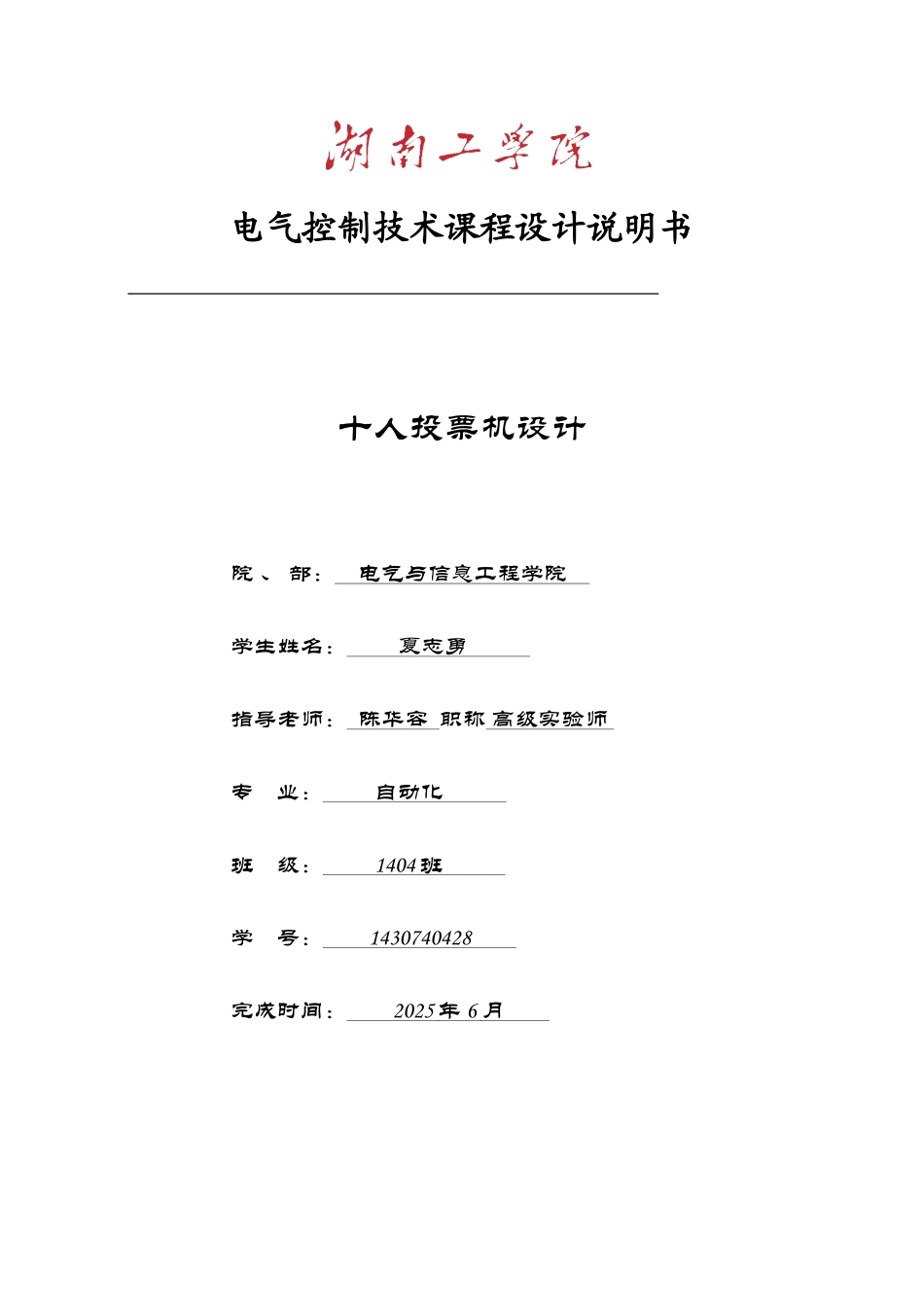

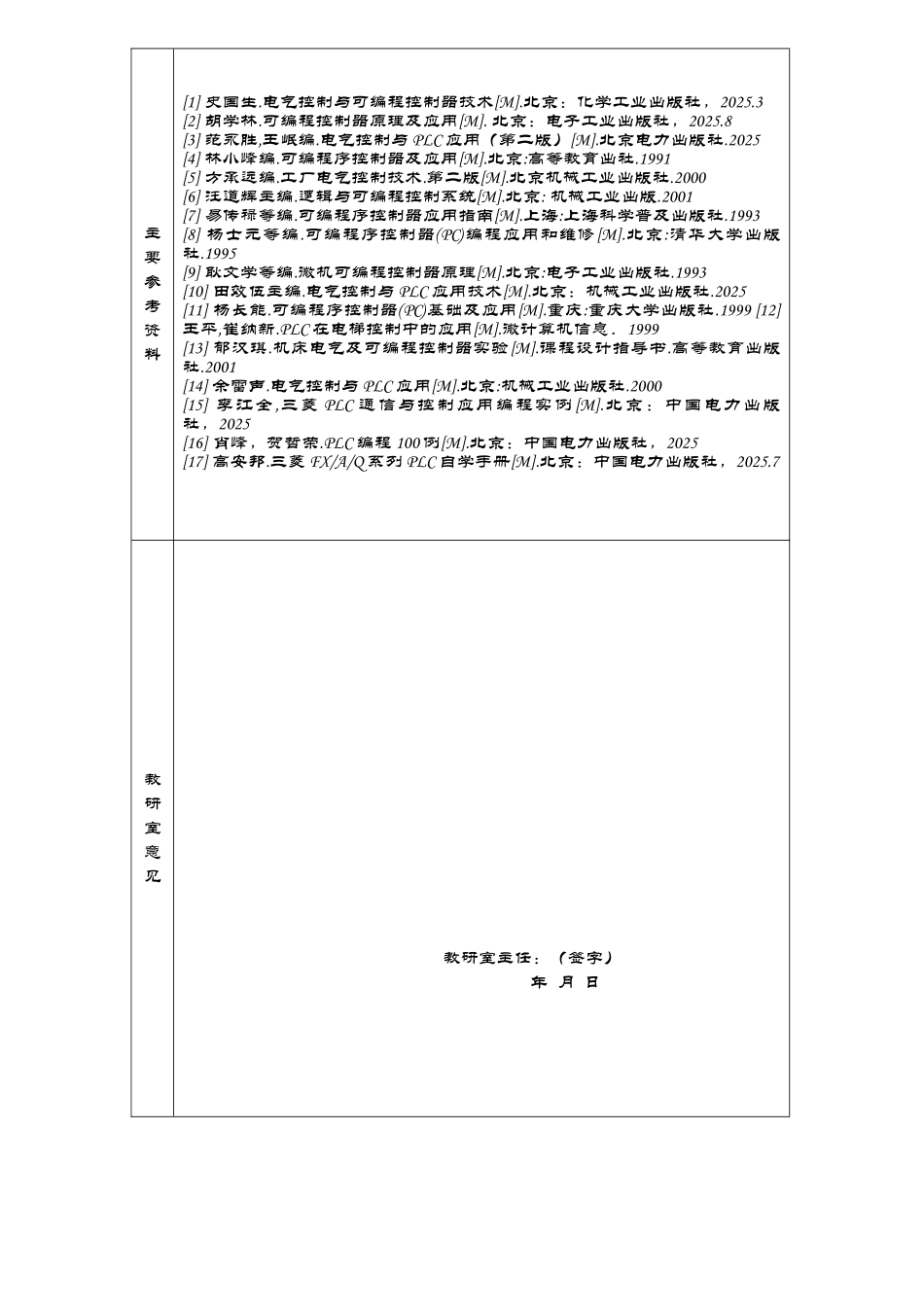

电气控制技术课程设计说明书 十人投票机设计院 、 部： 电气与信息工程学院 学生姓名： 夏志勇 指导老师： 陈华容 职称 高级实验师 专 业： 自动化 班 级： 1404 班 学 号： 1430740428 完成时间： 2025 年 6 月 湖南工学院电气控制技术课程设计课题任务书学院：电气与信息工程学院 专业：自动化 指导老师陈华容学生姓名夏志勇课题名称十人投票机设计内容及任务一、目标设计一个基于 PLC 的十人投票机。二、任务根据控制要求，明确设计任务，拟定设计方案与进度计划，运用所学的理论知识，进行十人投票机运行原理设计、硬件系统设计、软件系统设计、创新设计，提高理论知识工程应用能力、系统调试能力、分析问题与解决问题的能力。主要内容包括：1. 设计该系统电气控制硬件系统；2．PLC 及其它电器元件选型及 PLC 的 I/O 分配。3．选择电器元件，编制元件目录表。4．设计该系统 PLC 控制梯形图。5．用计算机绘制 PLC 控制电路图。6．进行系统仿真测试，实现十人投票机的控制要求。7. 编写设计说明书。三、要求1．运行 PLC；2．当 PLC 运行时，[X12：计票开关]=OFF，则不执行投票计算。3．当 PLC 运行时，再扳 X12．[X12：计票开关]=ON，投票开始，并开始计时，此时需在 15s 内完成投票(赞成与不赞成)，请扳动 X0~Xl 1(如赞成：X：ON，若反对 X：OFF)。4．[X12]=ON，15s 后立即显示投票结果，若显示指示灯Y0 亮：表示不通过(即反对人数较多)Y1 亮：表示同票(即赞成与反对人数相等)Y2 亮：表示通过(即赞成人数较多)5．当投票结果显示后，就不再接受任何信息，即使再次投票显示灯仍不会改变其结果。6．X13 为归零按钮．在 x13 归零后，所有的显示灯熄灭，此时可再次进行投票。主要参考资料[1] 史国生.电气控制与可编程控制器技术[M].北京：化学工业出版社，2025.3 [2] 胡学林.可编程控制器原理及应用[M]. 北京：电子工业出版社，2025.8 [3] 范永胜,王岷编.电气控制与 PLC 应用（第二版）[M].北京电力出版社.2025 [4] 林小峰编.可编程序控制器及应用[M].北京:高等教育出社.1991 [5] 方承远编.工厂电气控制技术.第二版[M].北京机械工业出版社.2000 [6] 汪道辉主编.逻辑与可编程控制系统[M].北京: 机械工业出版.2001 [7] 易传禄等编.可编程序控制器应用指南[M].上海:上海科学普及出版社.1993 [8] 杨士元等编.可编程序控制器(PC)编程应用和维修[M].北京:清华大学出版社.19...
