电气配线一般要求规范

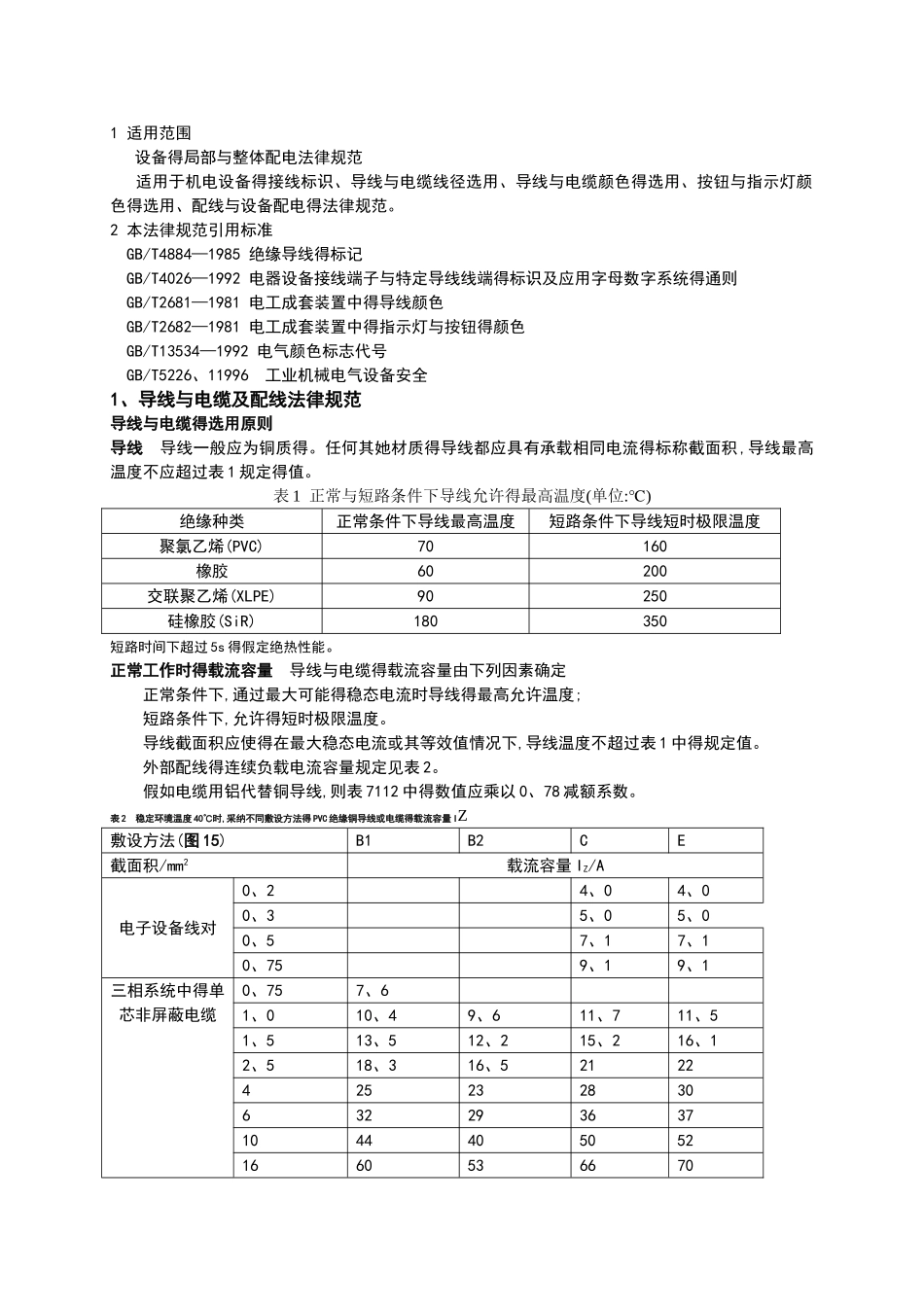

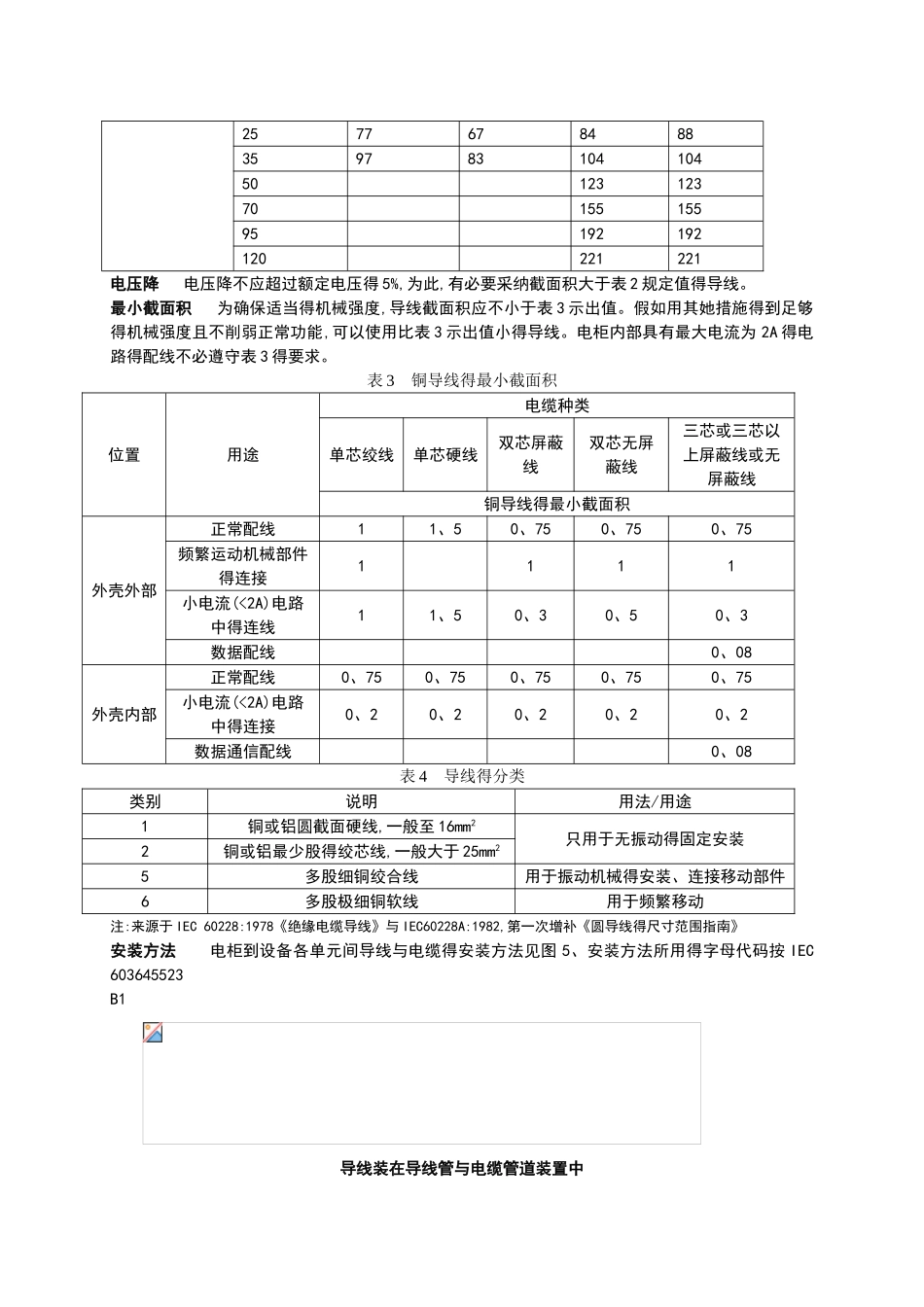

电气配线配电一般法律规范1 适用范围 设备得局部与整体配电法律规范 适用于机电设备得接线标识、导线与电缆线径选用、导线与电缆颜色得选用、按钮与指示灯颜色得选用、配线与设备配电得法律规范。2 本法律规范引用标准 GB/T4884—1985 绝缘导线得标记 GB/T4026—1992 电器设备接线端子与特定导线线端得标识及应用字母数字系统得通则GB/T2681—1981 电工成套装置中得导线颜色 GB/T2682—1981 电工成套装置中得指示灯与按钮得颜色GB/T13534—1992 电气颜色标志代号 GB/T5226、11996 工业机械电气设备安全1、导线与电缆及配线法律规范导线与电缆得选用原则导线 导线一般应为铜质得。任何其她材质得导线都应具有承载相同电流得标称截面积,导线最高温度不应超过表 1 规定得值。表 1 正常与短路条件下导线允许得最高温度(单位:)℃绝缘种类正常条件下导线最高温度短路条件下导线短时极限温度聚氯乙烯(PVC)70160橡胶60200交联聚乙烯(XLPE)90250硅橡胶(SiR)180350短路时间下超过 5s 得假定绝热性能。正常工作时得载流容量 导线与电缆得载流容量由下列因素确定正常条件下,通过最大可能得稳态电流时导线得最高允许温度;短路条件下,允许得短时极限温度。 导线截面积应使得在最大稳态电流或其等效值情况下,导线温度不超过表 1 中得规定值。 外部配线得连续负载电流容量规定见表 2。假如电缆用铝代替铜导线,则表 7112 中得数值应乘以 0、78 减额系数。表 2 稳定环境温度 40℃时,采纳不同敷设方法得 PVC 绝缘铜导线或电缆得载流容量 IZ敷设方法(图 15)B1B2CE截面积/mm2载流容量 IZ/A电子设备线对0、24、04、00、35、05、00、57、17、10、759、19、1三相系统中得单芯非屏蔽电缆0、757、61、010、49、611、711、51、513、512、215、216、12、518、316、52122425232830632293637104440505216605366702577678488359783104104501231237015515595192192120221221电压降 电压降不应超过额定电压得 5%,为此,有必要采纳截面积大于表 2 规定值得导线。最小截面积 为确保适当得机械强度,导线截面积应不小于表 3 示出值。假如用其她措施得到足够得机械强度且不削弱正常功能,可以使用比表 3 示出值小得导线。电柜内部具有最大电流为 2A 得电路得配线不必遵守表 3 得要求。表 3 铜导线得最小截面积位置用途电缆种类单芯绞线单芯硬线双芯屏蔽线双芯无屏蔽线三芯或三芯以上屏蔽线或无屏蔽线铜导线得最小截面积外壳外部正常...
