电气配管技术交底记录

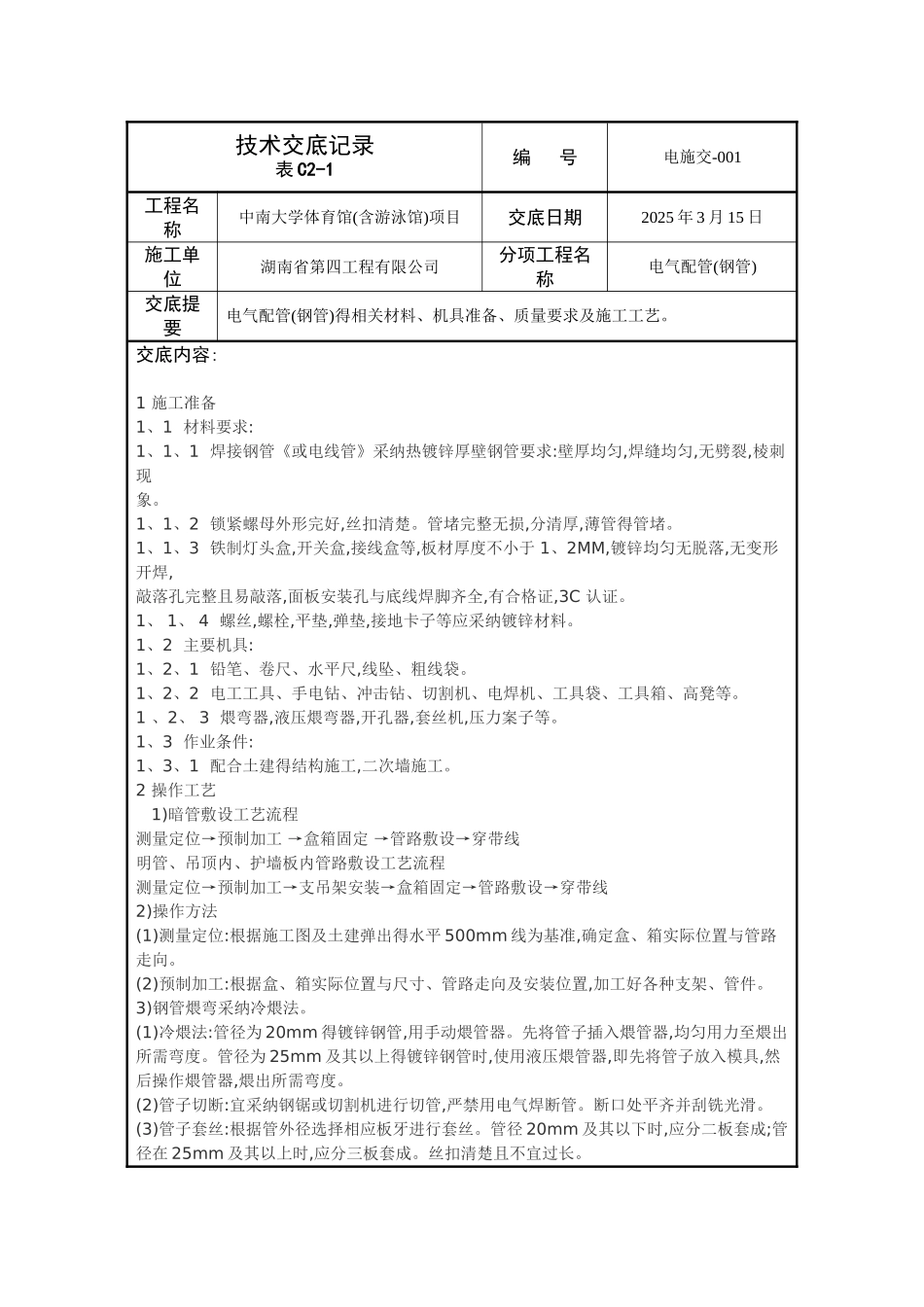

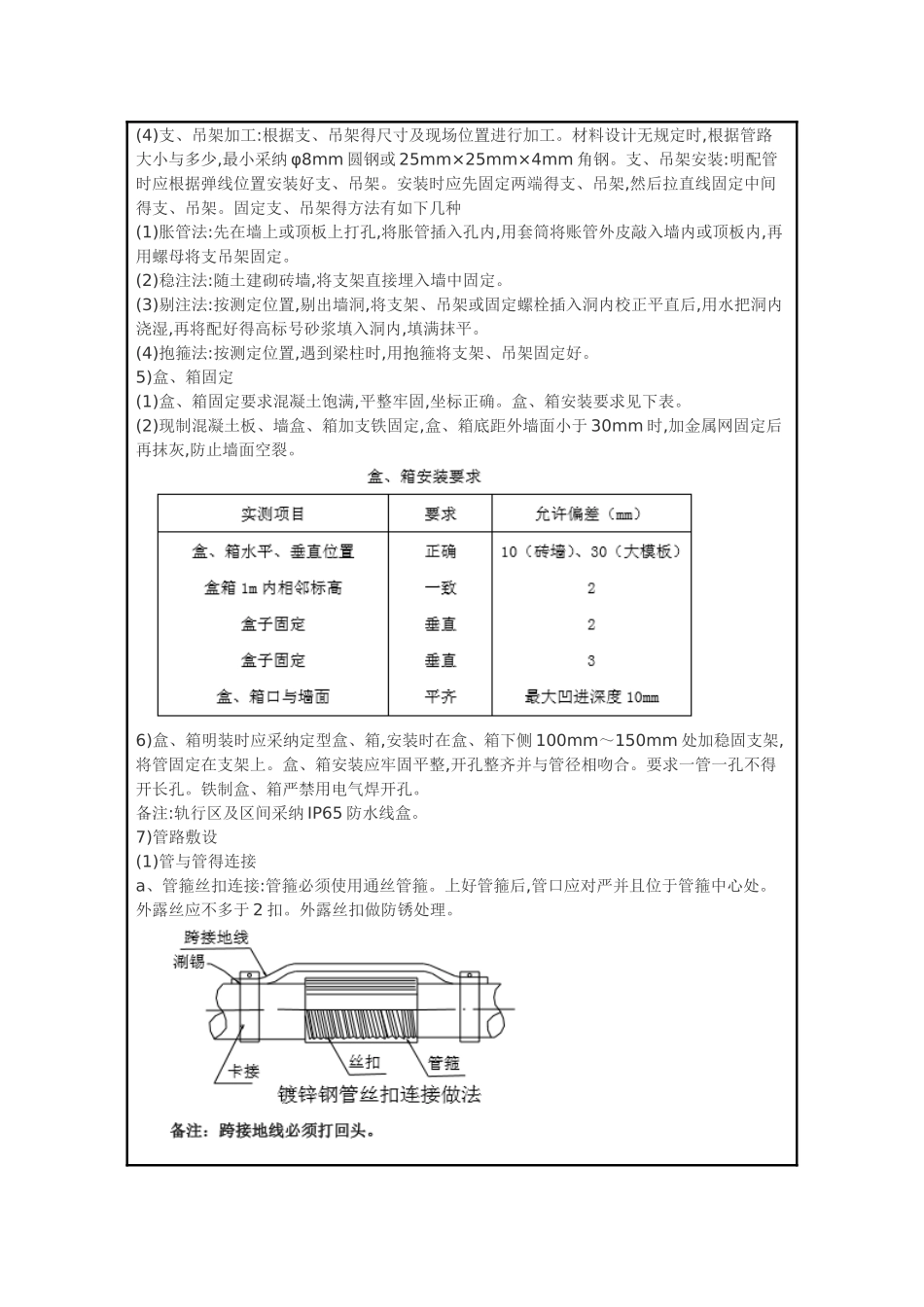

技术交底记录表 C2-1编 号电施交-001工程名称中南大学体育馆(含游泳馆)项目交底日期2025 年 3 月 15 日 施工单位湖南省第四工程有限公司分项工程名称电气配管(钢管)交底提要电气配管(钢管)得相关材料、机具准备、质量要求及施工工艺。交底内容: 1 施工准备 1、1 材料要求: 1、1、1 焊接钢管《或电线管》采纳热镀锌厚壁钢管要求:壁厚均匀,焊缝均匀,无劈裂,棱刺现象。 1、1、2 锁紧螺母外形完好,丝扣清楚。管堵完整无损,分清厚,薄管得管堵。 1、1、3 铁制灯头盒,开关盒,接线盒等,板材厚度不小于 1、2MM,镀锌均匀无脱落,无变形开焊,敲落孔完整且易敲落,面板安装孔与底线焊脚齐全,有合格证,3C 认证。 1、 1、 4 螺丝,螺栓,平垫,弹垫,接地卡子等应采纳镀锌材料。 1、2 主要机具: 1、2、1 铅笔、卷尺、水平尺,线坠、粗线袋。 1、2、2 电工工具、手电钻、冲击钻、切割机、电焊机、工具袋、工具箱、高凳等。 1 、2、 3 煨弯器,液压煨弯器,开孔器,套丝机,压力案子等。 1、3 作业条件: 1、3、1 配合土建得结构施工,二次墙施工。 2 操作工艺 1)暗管敷设工艺流程 测量定位→预制加工 →盒箱固定 →管路敷设→穿带线 明管、吊顶内、护墙板内管路敷设工艺流程 测量定位→预制加工→支吊架安装→盒箱固定→管路敷设→穿带线 2)操作方法 (1)测量定位:根据施工图及土建弹出得水平 500mm 线为基准,确定盒、箱实际位置与管路走向。 (2)预制加工:根据盒、箱实际位置与尺寸、管路走向及安装位置,加工好各种支架、管件。 3)钢管煨弯采纳冷煨法。 (1)冷煨法:管径为 20mm 得镀锌钢管,用手动煨管器。先将管子插入煨管器,均匀用力至煨出所需弯度。管径为 25mm 及其以上得镀锌钢管时,使用液压煨管器,即先将管子放入模具,然后操作煨管器,煨出所需弯度。 (2)管子切断:宜采纳钢锯或切割机进行切管,严禁用电气焊断管。断口处平齐并刮铣光滑。 (3)管子套丝:根据管外径选择相应板牙进行套丝。管径 20mm 及其以下时,应分二板套成;管径在 25mm 及其以上时,应分三板套成。丝扣清楚且不宜过长。 (4)支、吊架加工:根据支、吊架得尺寸及现场位置进行加工。材料设计无规定时,根据管路大小与多少,最小采纳 φ8mm 圆钢或 25mm×25mm×4mm 角钢。支、吊架安装:明配管时应根据弹线位置安装好支、吊架。安装时应先固定两端得支、吊架,然后拉直线固定中间得支、吊架。固定支、吊架得方法有如下几种 (1)胀管法:先在墙上或顶...
