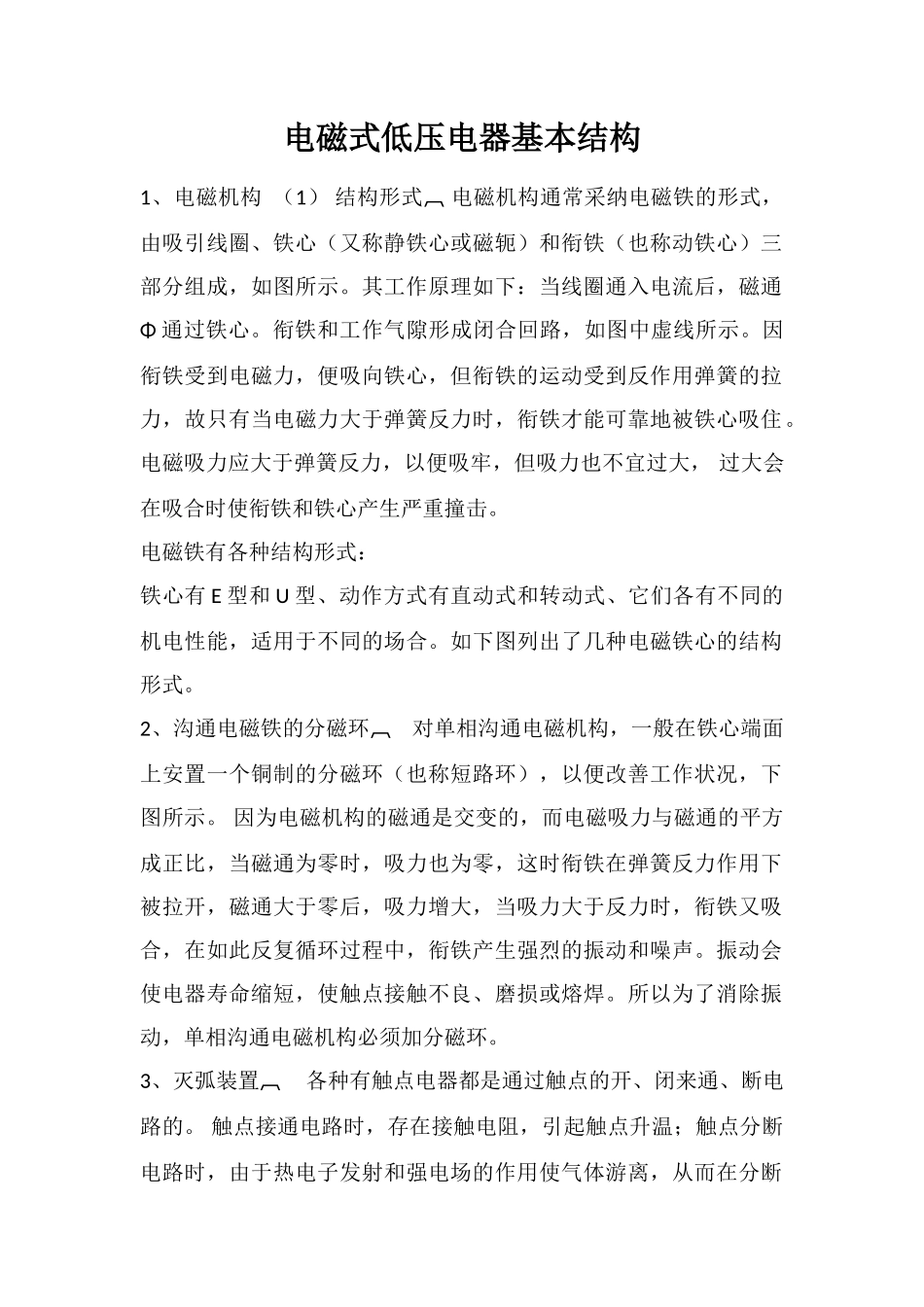

电磁式低压电器基本结构1、电磁机构 （1） 结构形式 电磁机构通常采纳电磁铁的形式，由吸引线圈、铁心（又称静铁心或磁轭）和衔铁（也称动铁心）三部分组成，如图所示
其工作原理如下：当线圈通入电流后，磁通Φ 通过铁心
衔铁和工作气隙形成闭合回路，如图中虚线所示
因衔铁受到电磁力，便吸向铁心，但衔铁的运动受到反作用弹簧的拉力，故只有当电磁力大于弹簧反力时，衔铁才能可靠地被铁心吸住
电磁吸力应大于弹簧反力，以便吸牢，但吸力也不宜过大， 过大会在吸合时使衔铁和铁心产生严重撞击
电磁铁有各种结构形式：铁心有 E 型和 U 型、动作方式有直动式和转动式、它们各有不同的机电性能，适用于不同的场合
如下图列出了几种电磁铁心的结构形式
2、沟通电磁铁的分磁环 对单相沟通电磁机构，一般在铁心端面上安置一个铜制的分磁环（也称短路环），以便改善工作状况，下图所示
因为电磁机构的磁通是交变的，而电磁吸力与磁通的平方成正比，当磁通为零时，吸力也为零，这时衔铁在弹簧反力作用下被拉开，磁通大于零后，吸力增大，当吸力大于反力时，衔铁又吸合，在如此反复循环过程中，衔铁产生强烈的振动和噪声
振动会使电器寿命缩短，使触点接触不良、磨损或熔焊
所以为了消除振动，单相沟通电磁机构必须加分磁环
3、灭弧装置 各种有触点电器都是通过触点的开、闭来通、断电路的
触点接通电路时，存在接触电阻，引起触点升温；触点分断电路时，由于热电子发射和强电场的作用使气体游离，从而在分断瞬间产生电弧

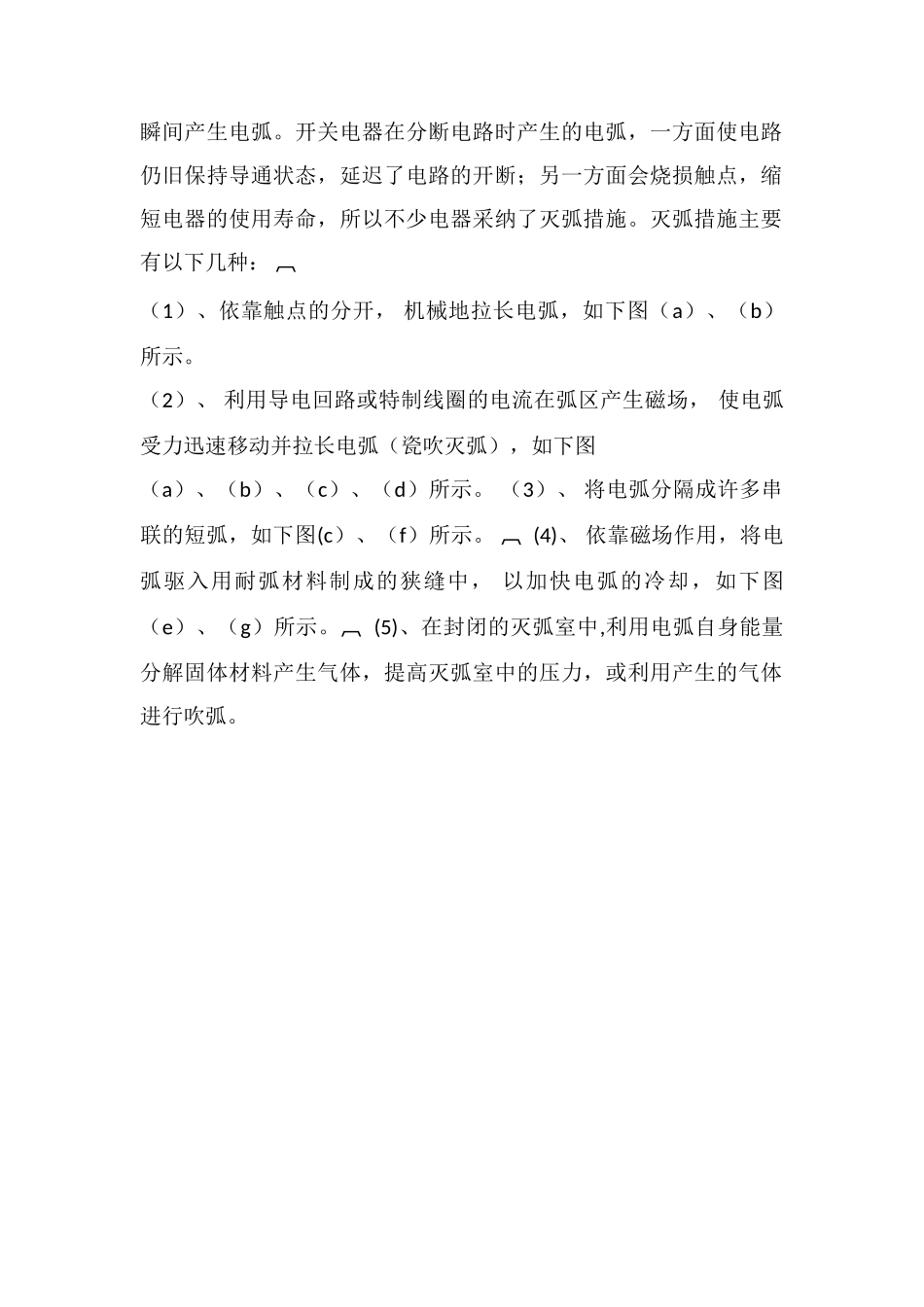

开关电器在分断电路时产生的电弧，一方面使电路仍旧保持导通状态，延迟了电路的开断；另一方面会烧损触点，缩短电器的使用寿命，所以不少电器采纳了灭弧措施
灭弧措施主要有以下几种： （1）、依靠触点的分开， 机械地拉长电弧，如下图（a）、（b）所示
（2）、 利用导电回路或特制线圈的电流在弧区产生磁场， 使电弧受力迅速移动并拉长电弧（瓷吹灭弧
