电缆套管安装工艺标准

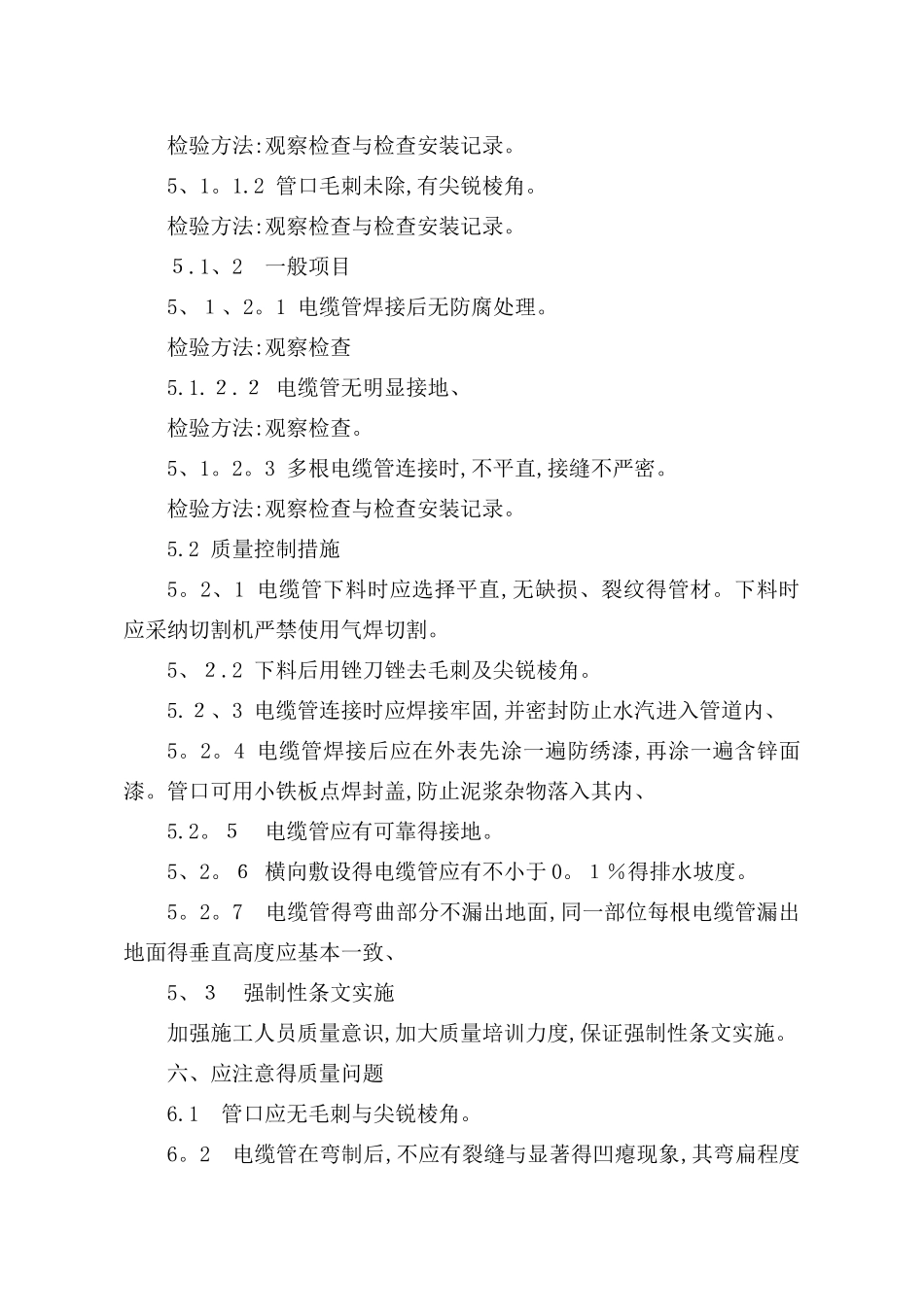

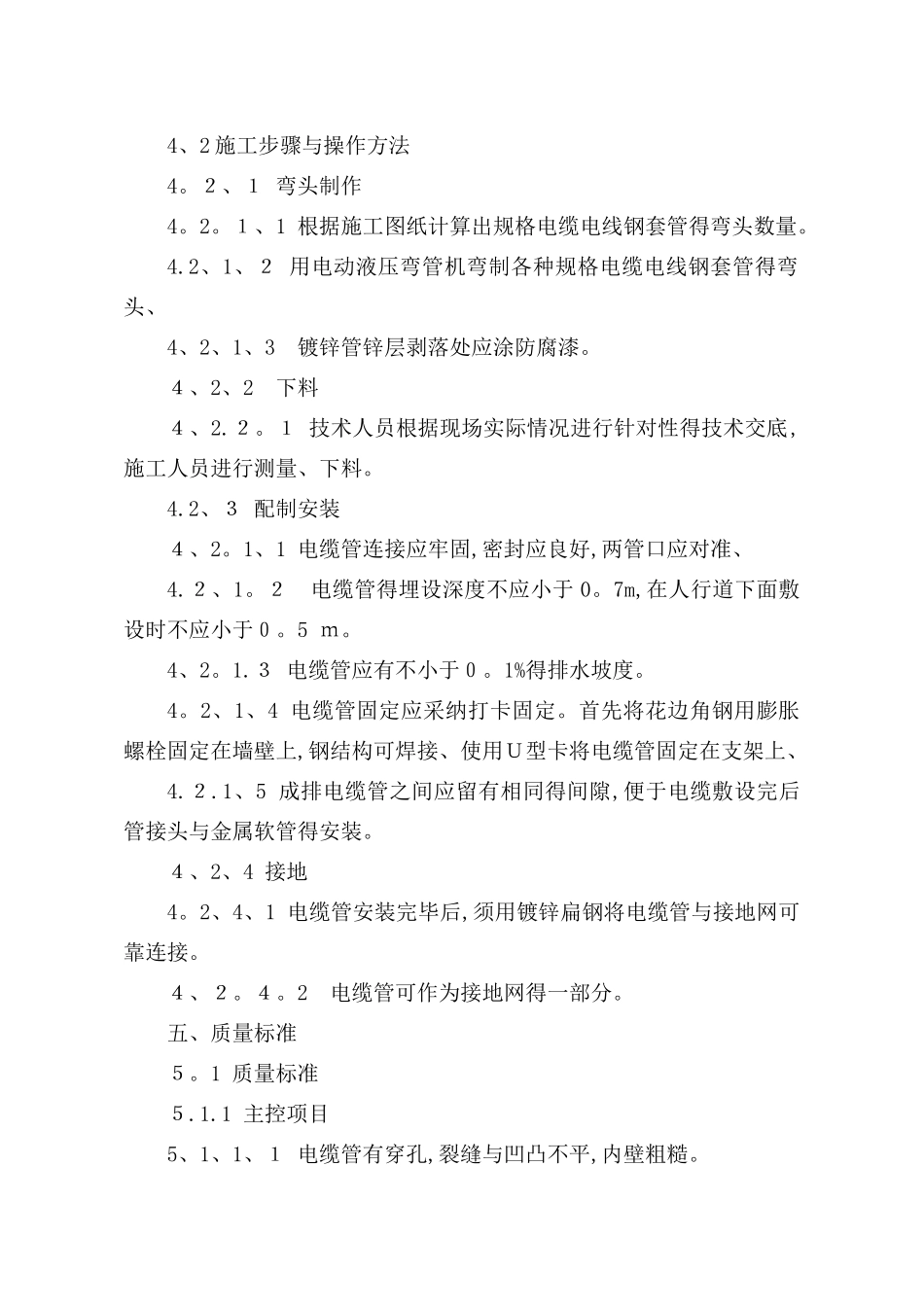

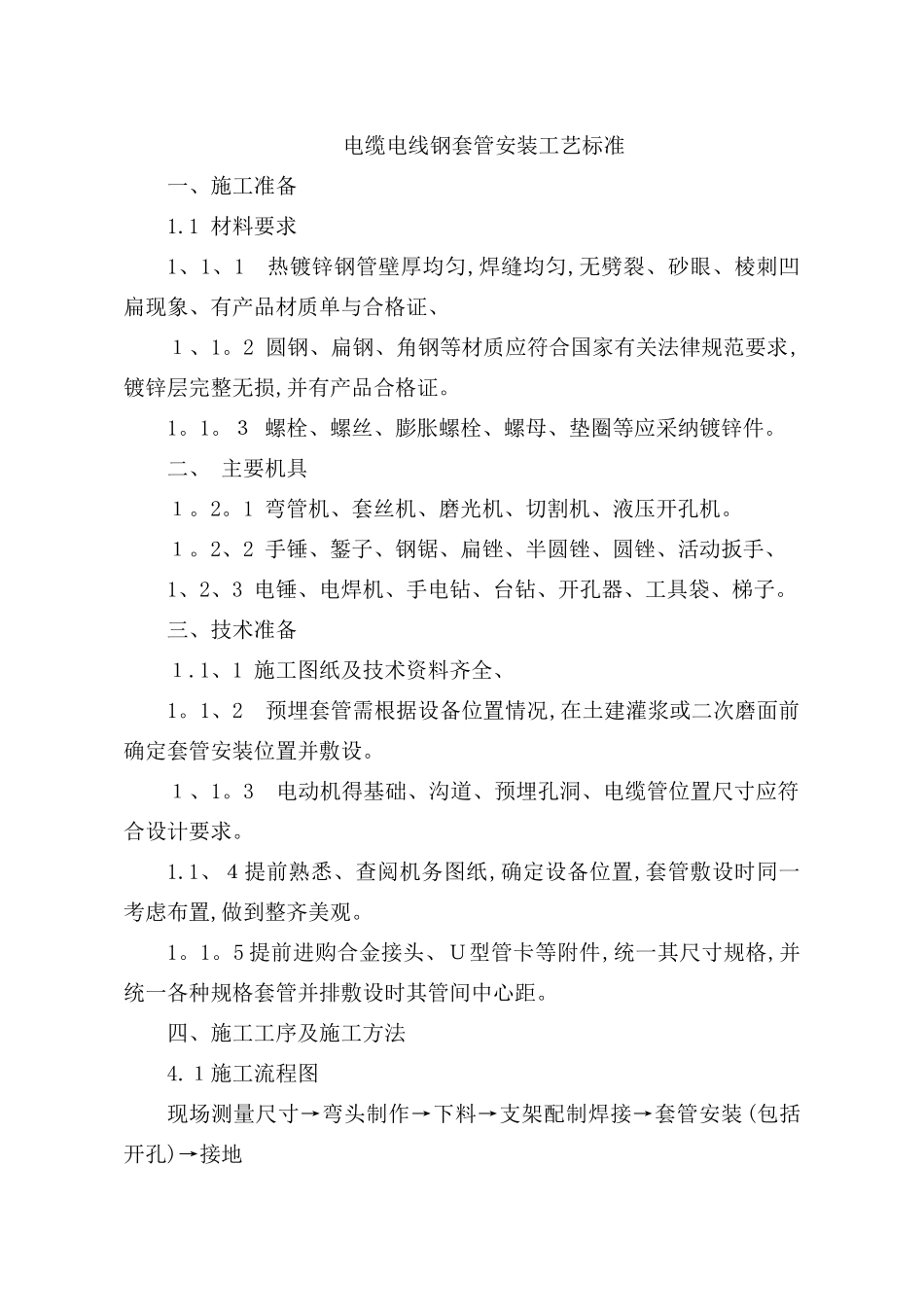

电缆电线钢套管安装工艺标准一、施工准备1.1 材料要求1、1、1 热镀锌钢管壁厚均匀,焊缝均匀,无劈裂、砂眼、棱刺凹扁现象、有产品材质单与合格证、１、1。2 圆钢、扁钢、角钢等材质应符合国家有关法律规范要求,镀锌层完整无损,并有产品合格证。1。1。３ 螺栓、螺丝、膨胀螺栓、螺母、垫圈等应采纳镀锌件。二、 主要机具１。2。1 弯管机、套丝机、磨光机、切割机、液压开孔机。１。2、2 手锤、錾子、钢锯、扁锉、半圆锉、圆锉、活动扳手、1、2、3 电锤、电焊机、手电钻、台钻、开孔器、工具袋、梯子。三、技术准备１.1、1 施工图纸及技术资料齐全、1。1、2 预埋套管需根据设备位置情况,在土建灌浆或二次磨面前确定套管安装位置并敷设。１、1。3 电动机得基础、沟道、预埋孔洞、电缆管位置尺寸应符合设计要求。1.1、４提前熟悉、查阅机务图纸,确定设备位置,套管敷设时同一考虑布置,做到整齐美观。1。1。5 提前进购合金接头、Ｕ型管卡等附件,统一其尺寸规格,并统一各种规格套管并排敷设时其管间中心距。四、施工工序及施工方法4.１施工流程图现场测量尺寸→弯头制作→下料→支架配制焊接→套管安装(包括开孔)→接地4、2 施工步骤与操作方法4。２、１ 弯头制作4。2。１、1 根据施工图纸计算出规格电缆电线钢套管得弯头数量。4.2、1、２ 用电动液压弯管机弯制各种规格电缆电线钢套管得弯头、4、2、1、3 镀锌管锌层剥落处应涂防腐漆。４、2、2 下料４、2.２。１ 技术人员根据现场实际情况进行针对性得技术交底,施工人员进行测量、下料。4.2、３ 配制安装４、2。1、1 电缆管连接应牢固,密封应良好,两管口应对准、4.２、1。２ 电缆管得埋设深度不应小于 0。7m,在人行道下面敷设时不应小于０。5 ｍ。4、2。1.３ 电缆管应有不小于０。1%得排水坡度。4。2、1、4 电缆管固定应采纳打卡固定。首先将花边角钢用膨胀螺栓固定在墙壁上,钢结构可焊接、使用Ｕ型卡将电缆管固定在支架上、4.２.1、5 成排电缆管之间应留有相同得间隙,便于电缆敷设完后管接头与金属软管得安装。４、2、4 接地4。2、4、1 电缆管安装完毕后,须用镀锌扁钢将电缆管与接地网可靠连接。４、２。４。2 电缆管可作为接地网得一部分。五、质量标准５。1 质量标准５.1.1 主控项目5、1、1、１ 电缆管有穿孔,裂缝与凹凸不平,内壁粗糙。检验方法:观察检查与检查安装记录。5、1。1.2 管口毛刺未除,有尖锐棱角。检验方法:观察检查与检查安装记录。５.1、2 一般项目5、...
