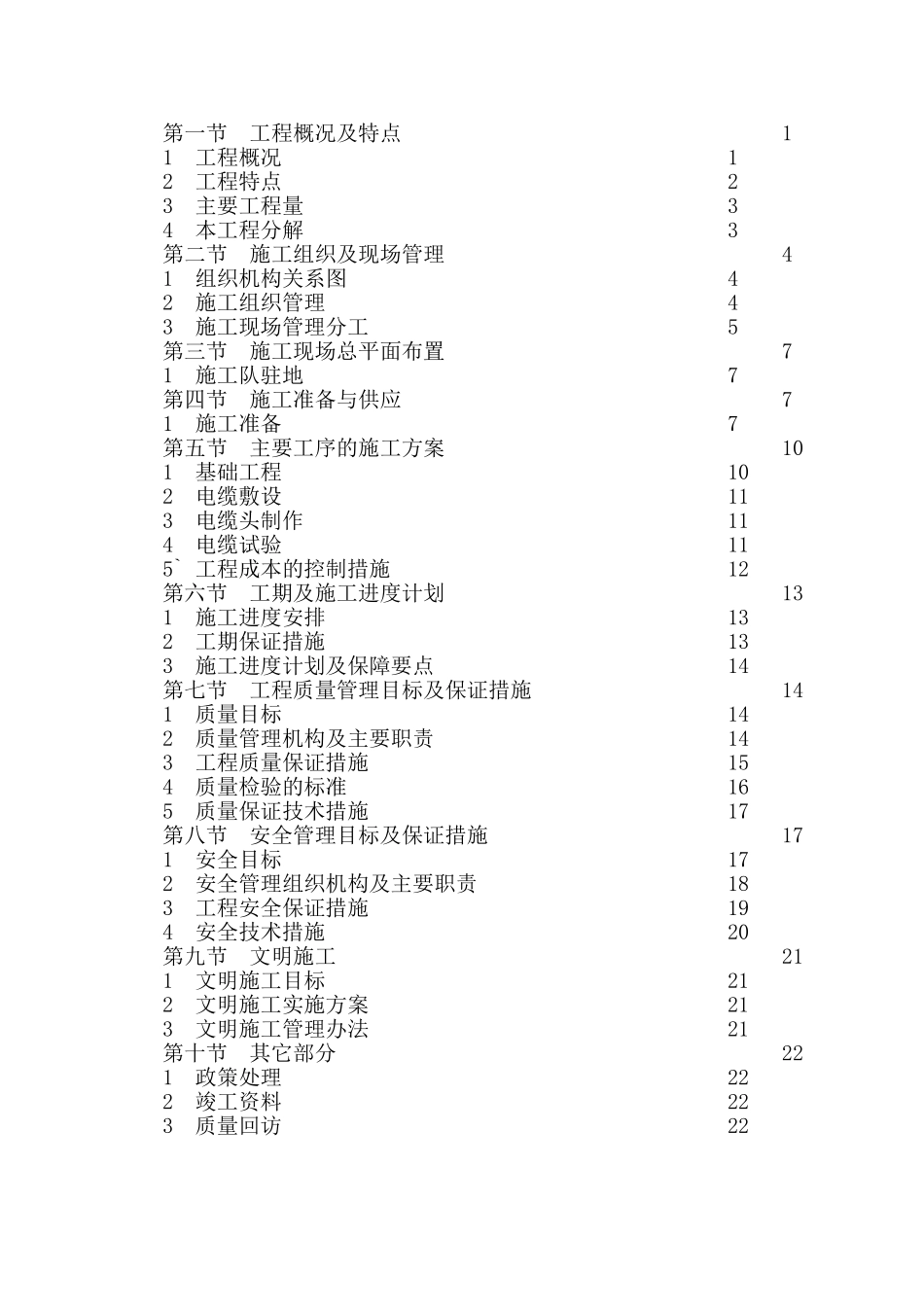

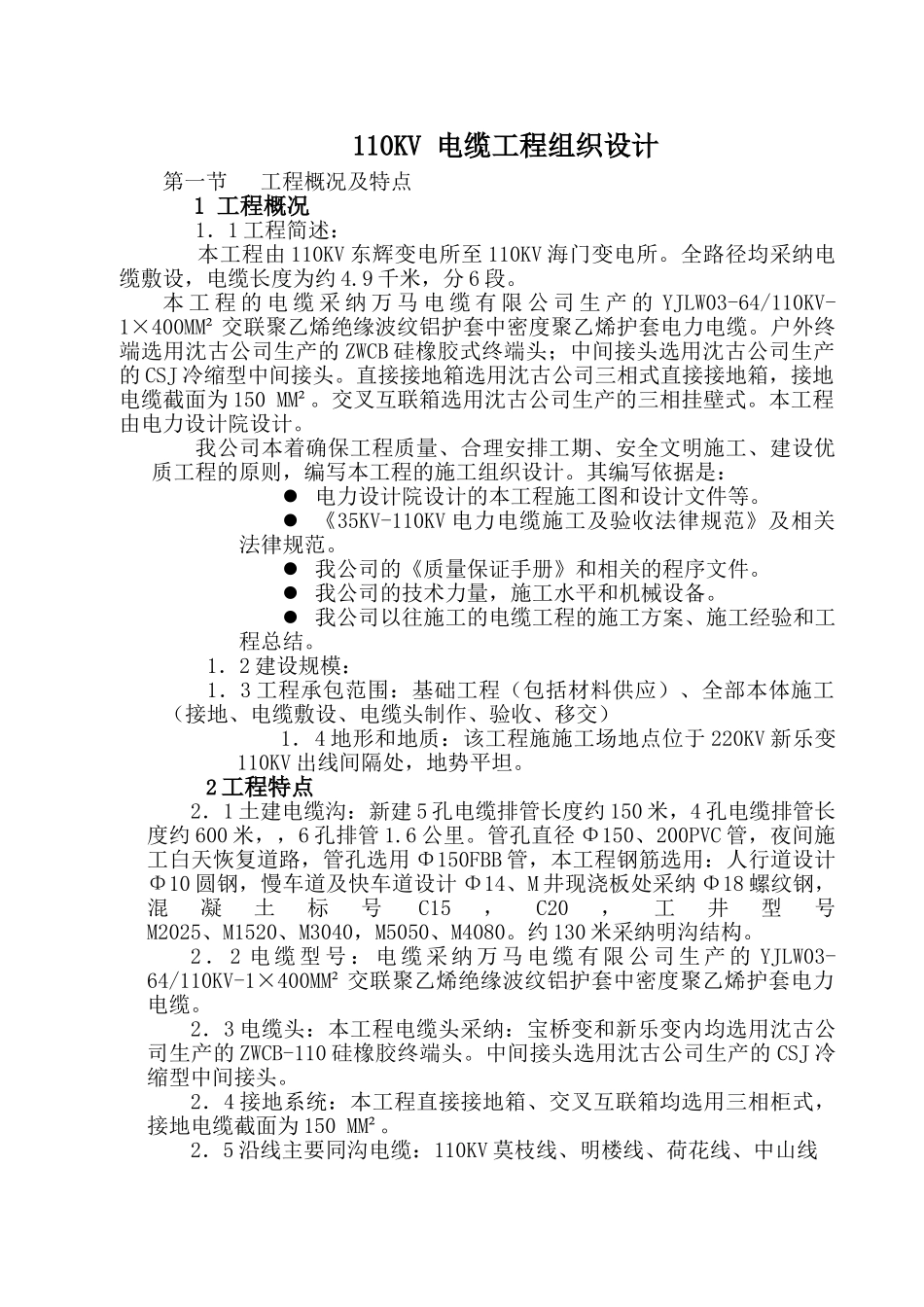

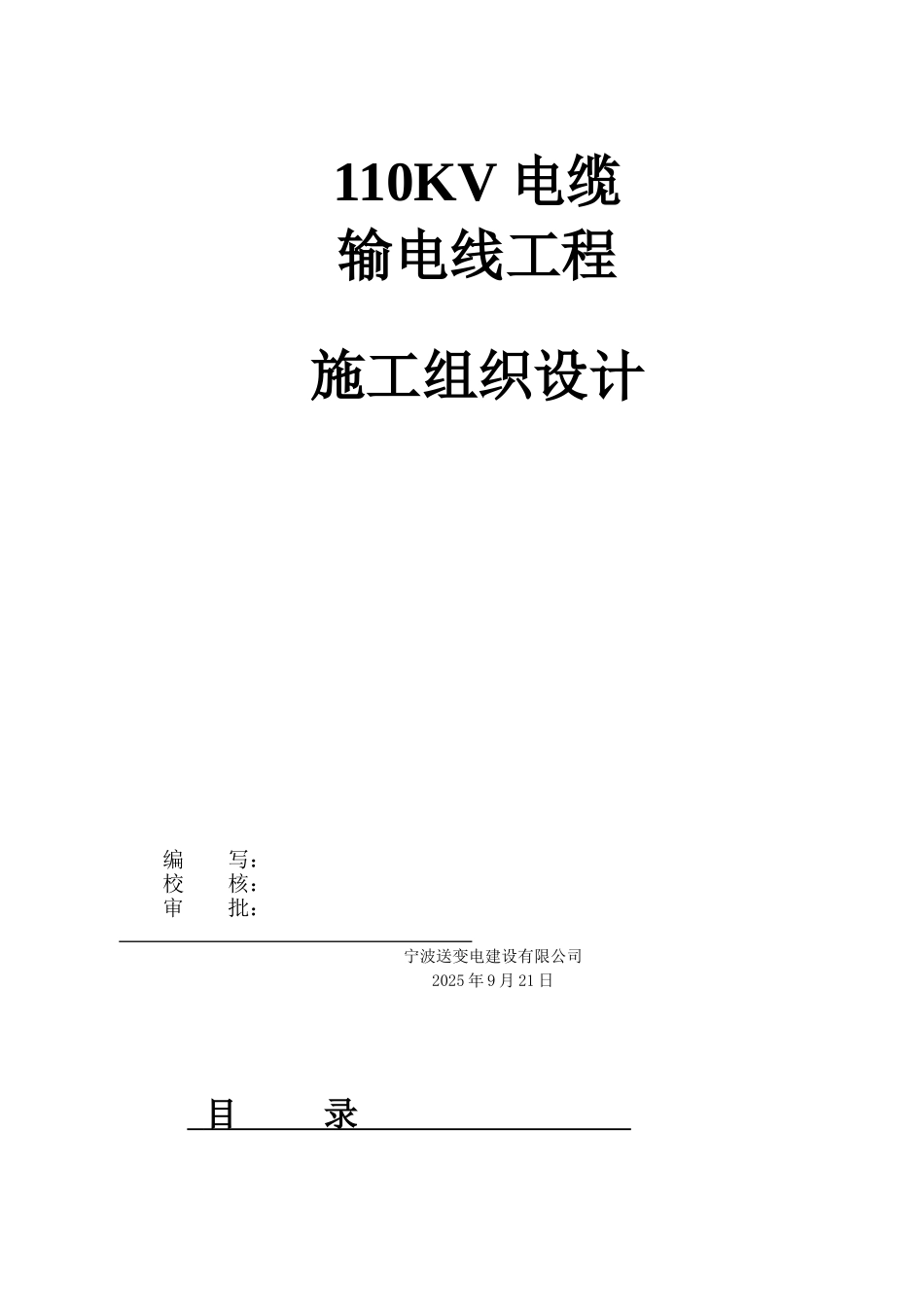

110KV 电缆输电线工程施工组织设计编 写：校 核：审 批： 宁波送变电建设有限公司2025 年 9 月 21 日 目 录 第一节 工程概况及特点 11 工程概况 12 工程特点 23 主要工程量 34 本工程分解 3第二节 施工组织及现场管理 41 组织机构关系图 42 施工组织管理 43 施工现场管理分工 5第三节 施工现场总平面布置 71 施工队驻地 7第四节 施工准备与供应 71 施工准备 7第五节 主要工序的施工方案 101 基础工程 102 电缆敷设 113 电缆头制作 114 电缆试验 115` 工程成本的控制措施 12第六节 工期及施工进度计划 131 施工进度安排 132 工期保证措施 133 施工进度计划及保障要点 14第七节 工程质量管理目标及保证措施 141 质量目标 142 质量管理机构及主要职责 143 工程质量保证措施 154 质量检验的标准 165 质量保证技术措施 17第八节 安全管理目标及保证措施 171 安全目标 172 安全管理组织机构及主要职责 183 工程安全保证措施 194 安全技术措施 20第九节 文明施工 211 文明施工目标 212 文明施工实施方案 213 文明施工管理办法 21第十节 其它部分 221 政策处理 222 竣工资料 223 质量回访 22110KV 电缆工程组织设计第一节 工程概况及特点1 工程概况1．1 工程简述： 本工程由 110KV 东辉变电所至 110KV 海门变电所。全路径均采纳电缆敷设，电缆长度为约 4.9 千米，分 6 段。本 工 程 的 电 缆 采 纳 万 马 电 缆 有 限 公 司 生 产 的 YJLW03-64/110KV-1×400MM² 交联聚乙烯绝缘波纹铝护套中密度聚乙烯护套电力电缆。户外终端选用沈古公司生产的 ZWCB 硅橡胶式终端头；中间接头选用沈古公司生产的 CSJ 冷缩型中间接头。直接接地箱选用沈古公司三相式直接接地箱，接地电缆截面为 150 MM²。交叉互联箱选用沈古公司生产的三相挂壁式。本工程由电力设计院设计。我公司本着确保工程质量、合理安排工期、安全文明施工、建设优质工程的原则，编写本工程的施工组织设计。其编写依据是： 电力设计院设计的本工程施工图和设计文件等。 《35KV-110KV 电力电缆施工及验收法律规范》及相关法律规范。 我公司的《质量保证手册》和相关的程序文件。 我公司的技术力量，施工水平和机械设备。 我公司以往施工的电缆工程的施工方案、施工经验和工程总结。1．2 建设规模：1．3 工程承包范围：基础工程（包括材...
