电缆桥架、支架安装

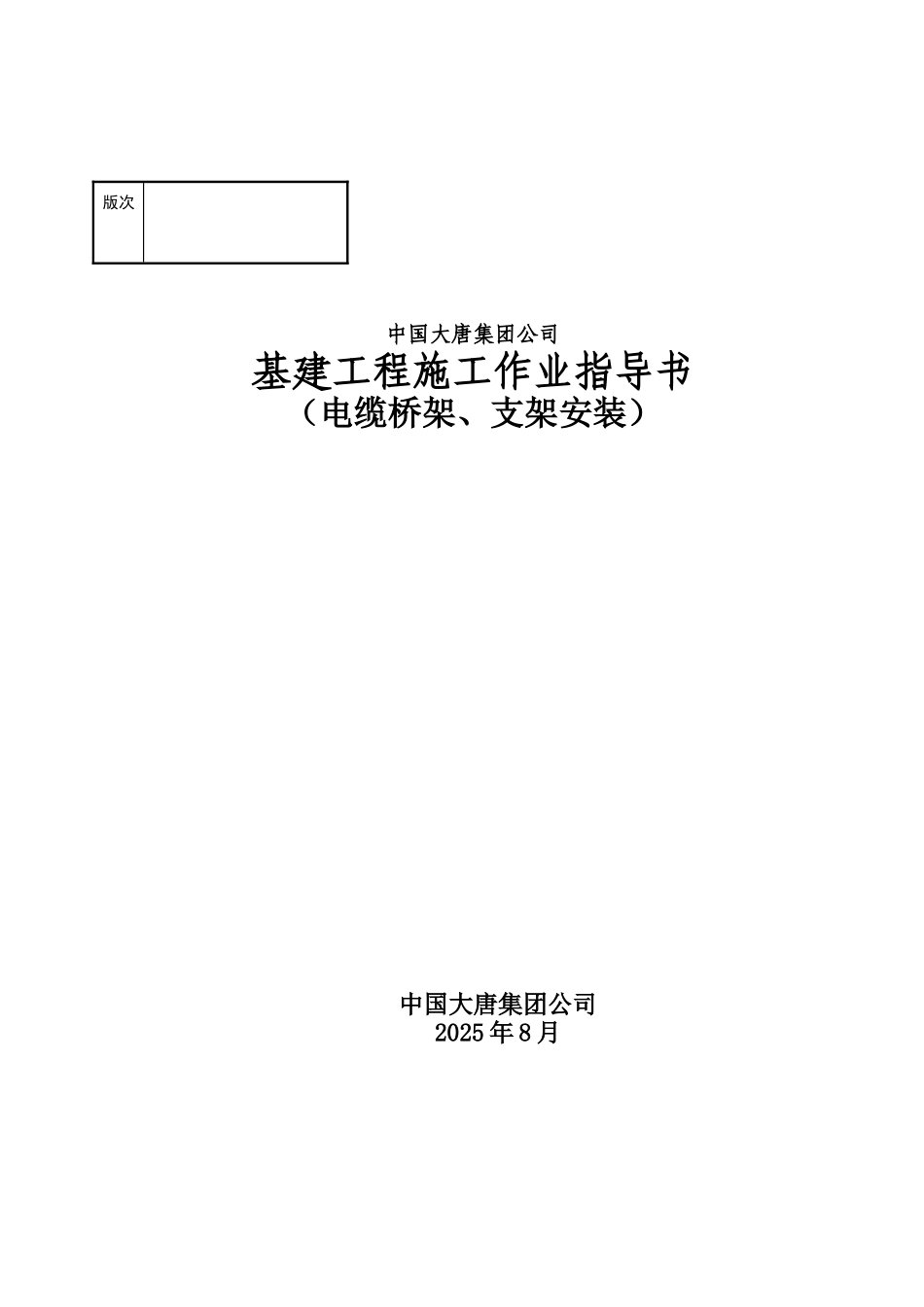

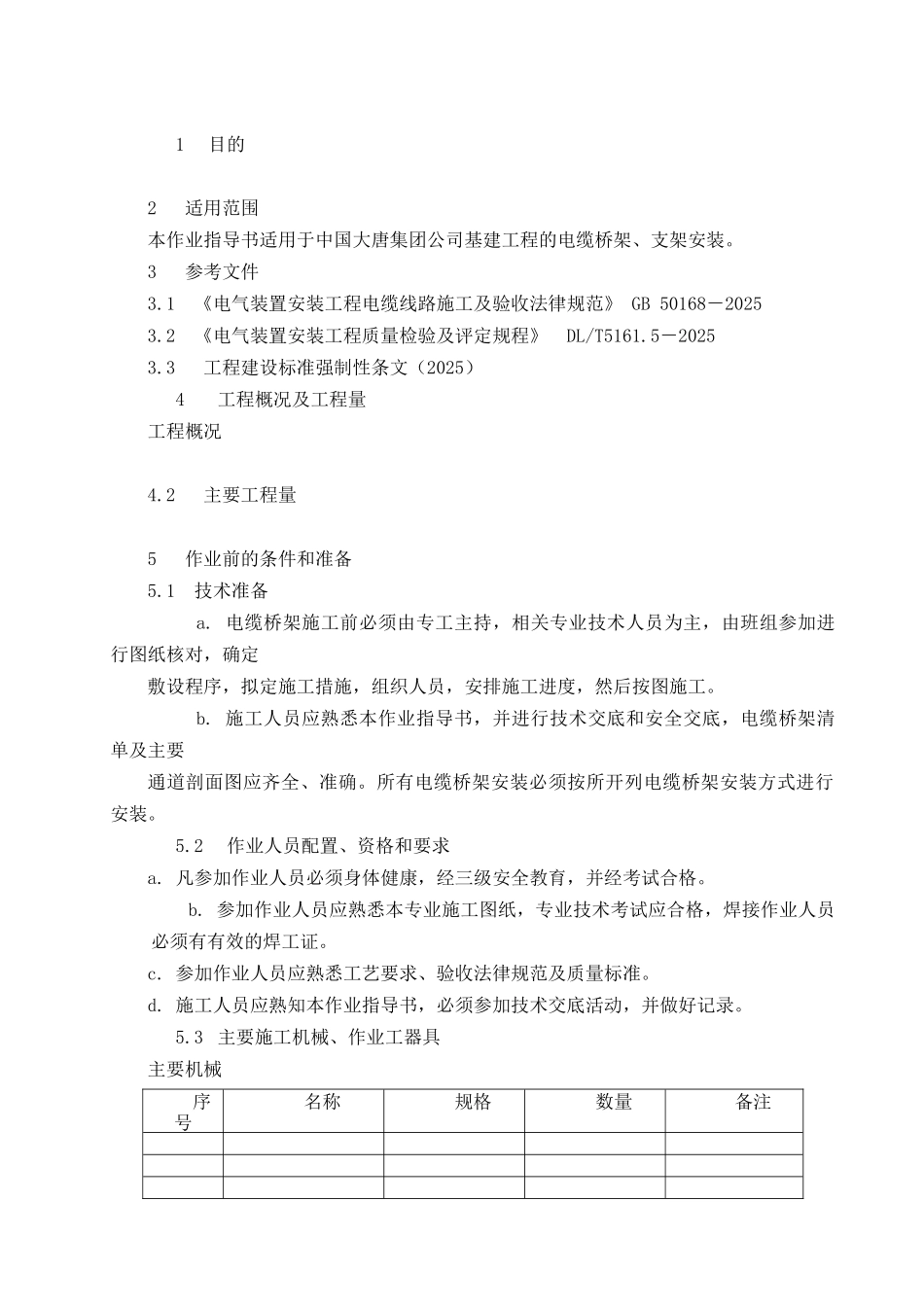

中国大唐集团公司基建工程施工作业指导书（电缆桥架、支架安装）中国大唐集团公司2025 年 8 月版次施工作业指导书目录1目的2适用范围3参考文件4工程概况及工程量4.1工程概况4.2主要工程量5作业前的条件和准备5.1技术准备5.2作业人员配置、资格和要求5.3主要施工机械、作业工器具5.4安全器具 5.5材料要求5.6工序交接要求5.7其它6作业程序及方法6.1主要施工步骤6.2施工工艺流程图6.3施工方法及要求6.4成品保护措施及要求7质量控制点及质量通病预防 7.1质量目标7.2作业过程质量控制点的设置7.3质量通病预防措施7.4质量标准和要求8作业的安全危害及环境因素辩识和控制8.1作业安全危害因素辨识及控制对策表8.2作业环境因素辨识及控制对策表8.3作业的安全要求8.4消防管理9作业计划10 环境条件11 附录（包括记录表样、附图、附表等）1目的2 适用范围本作业指导书适用于中国大唐集团公司基建工程的电缆桥架、支架安装。3 参考文件3.1 《电气装置安装工程电缆线路施工及验收法律规范》 GB 50168－20253.2 《电气装置安装工程质量检验及评定规程》 DL/T5161.5－20253.3 工程建设标准强制性条文（2025）4 工程概况及工程量工程概况4.2 主要工程量 5 作业前的条件和准备5.1 技术准备 a. 电缆桥架施工前必须由专工主持，相关专业技术人员为主，由班组参加进行图纸核对，确定敷设程序，拟定施工措施，组织人员，安排施工进度，然后按图施工。 b. 施工人员应熟悉本作业指导书，并进行技术交底和安全交底，电缆桥架清单及主要通道剖面图应齐全、准确。所有电缆桥架安装必须按所开列电缆桥架安装方式进行安装。5.2 作业人员配置、资格和要求a. 凡参加作业人员必须身体健康，经三级安全教育，并经考试合格。b. 参加作业人员应熟悉本专业施工图纸，专业技术考试应合格，焊接作业人员必须有有效的焊工证。c. 参加作业人员应熟悉工艺要求、验收法律规范及质量标准。d. 施工人员应熟知本作业指导书，必须参加技术交底活动，并做好记录。5.3 主要施工机械、作业工器具主要机械序号名称规格数量备注 工器具：序号名称数量备注序号名称数量备注5.4 安全器具 安全器具序号名称规格数量备注5.5 材料要求 桥架主要技术指标要求，根据中国大唐集团公司电缆桥架技术参数执行，如下：钢制热镀锌电缆桥架技术参数：规 格 ： W×H (W=60 ～ 1000mm ； H=40 ～200mm)弯曲半径：R(R=70～900mm)荷载：满足 CECS31:2025 技术要求挠度：≤l...
